Avantages des échangeurs de chaleur à plaques soudées

Dans le monde des processus industriels, une gestion thermique efficace n'est pas seulement bénéfique, elle est fondamentale. Les échangeurs de chaleur sont des composants essentiels, facilitant le transfert contrôlé de l'énergie thermique entre les fluides. Bien qu ' il existe plusieurs modèles, leÉchangeur de chaleur welded (WHE)Il s'agit d'une solution exceptionnellement robuste, spécialement conçue pour surmonter les limites opérationnelles où les technologies conventionnelles à joints vacillent. Ces unités dépassent les limites des conceptions jointes traditionnelles, offrant une robustesse et des capacités opérationnelles accrues pour les applications à haute pression, à haute température et à médias agressifs. Comprendre leur construction unique et leurs avantages est essentiel pour les industries à la recherche de performances thermiques optimales et de fiabilité à long terme.

Qu ' est-ce qu ' un échangeur de chaleur à plaques soudé ?

À son cœur, un échangeur de chaleur fonctionne sur le principe de faciliter le flux de chaleur entre deux fluides à différentes températures sans les permettre de se mélanger. Les échangeurs de chaleur à plaques joints (PHEs) traditionnels y parviennent en utilisant une série de plaques ondulées scellées par des joints élastomères, serrées ensemble dans un cadre. Bien que très efficaces et polyvalents pour de nombreuses tâches, les joints représentent intrinsèquement une limitation, notamment en ce qui concerne la température, la pression et la compatibilité chimique.

LeÉchangeur de chaleur soudé Plate Réingénierie fondamentale de ce concept en éliminant le besoin de joints interplaques dans la zone de transfert de chaleur primaire. Au lieu de cela, les minces plaques métalliques spécialement ondulées sont reliées à l'aide de techniques de soudage avancées, généralement le soudage au laser ou au plasma. Cela crée une série de canaux hermétiquement scellés. Un fluide s'écoule à travers les canaux soudés, tandis que le second fluide passe à travers les canaux formés entre ces paires soudées, souvent scellés à la périphérie par des joints durables compatibles avec le fluide secondaire et les conditions de fonctionnement, ou dans certaines conceptions, également soudés. Cette construction confère au WPHE une intégrité et une résilience structurelles considérablement améliorées.

Construction, matériaux et efficacité thermique.

La fabrication d'un phé soudé implique une ingénierie de précision. Plaques ondulées, généralement fabriquées à partir de matériaux de haute qualité tels que l'acier inoxydable (p. ex., 304, 316L), titane, alliages de nickel (comme Hastelloy), ou d'autres métaux résistants à la corrosion, sont méticuleusement empilés. Les motifs ondulés ne sont pas arbitraires ; ils sont soigneusement conçus pour induire des turbulences dans l'écoulement du fluide. Cette turbulence perturbe la couche limite près de la surface de la plaque, augmentant considérablement le coefficient de transfert de chaleur et donc l'efficacité thermique globale de l'unité par rapport à des profils d'écoulement plus lisses.

Les paires de plaques sont ensuite reliées de manière permanente par soudage le long des bords, créant un ensemble de plaques robustes. Cet ensemble est ensuite typiquement logé dans une structure de cadre robuste, comprenant des plaques de pression fixes et mobiles, des boulons de serrage et des colonnes de support, similaires en principe aux PHEs joints mais souvent construits pour résister à des forces plus élevées. Le procédé de soudage assure un haut degré d'intégrité hermétique, essentiel lors de la manipulation de fluides volatils, toxiques ou de haute valeur où les fuites sont inacceptables.

La plupart des échangeurs de chaleur entièrement soudés fonctionnent sur la base du principe du contre-courant. Les fluides chauds et froids s'écoulent dans des directions opposées à travers leurs canaux respectifs Cette disposition maximise la différence de température moyenne (LMTD) sur toute la longueur de la surface de transfert de chaleur, permettant un échange thermique le plus efficace possible et permettant des approches de température plus rapprochées entre les deux fluides.

Avantages de la construction soudée

Le remplacement des joints par des soudures ouvre une constellation d'avantages, élargissant considérablement l'enveloppe opérationnelle :

1. Tolérance supérieure à la pression et à la température : c'est peut - être l'avantage le plus significatif. Sans les contraintes imposées par les joints en élastomère, les WPHEs peuvent fonctionner de manière fiable à des pressions et des températures sensiblement plus élevées qui entraîneraient la défaillance des joints conventionnels. Cela les rend idéales pour les applications à vapeur, les systèmes d'huile thermique et les réactions chimiques à haute pression.

2. Sécurité renforcée et prévention des fuites : Les joints soudés réduisent considérablement les voies de fuite potentielles par rapport aux unités jointes. Ceci est primordial dans les applications impliquant des fluides dangereux, inflammables ou sensibles à l'environnement.

3. Compact Footprint : Comme leurs homologues joints, les WPHEs offrent des taux de transfert de chaleur élevés dans un volume et une empreinte relativement petits, surtout par rapport aux échangeurs à coque et tubes traditionnels pour des tâches équivalentes. Cela permet d'économiser un précieux espace d'usine.

4. Augmentation de la robustesse et de la résistance à la fatigue : La structure rigide et soudée offre une excellente résistance aux cycles de pression et de température, améliorant la durée de vie et la fiabilité de l'unité dans des horaires de fonctionnement exigeants.

5. Adéquation pour les médias agressifs : En sélectionnant des matériaux de plaques soudées appropriés (comme le titane ou l'Hastelloy), les WPHEs peuvent gérer des fluides hautement corrosifs qui dégraderaient rapidement les matériaux de joints standard.

6. Potentiel d'encrassement réduit (dans des conceptions spécifiques) : Bien que tous les échangeurs de chaleur puissent subir des encrassements, certaines conceptions de WPHE, en particulier les variantes à large espace, sont conçues pour manipuler les fluides avec des solides en suspension, des fibres ou une viscosité plus élevée plus efficacement que les PHEs standard avec des canaux étroits.

Ces avantages inhérents se prêtent à divers conceptions spécialisées adaptées aux défis industriels spécifiques. Explorons deux types proéminents :

Différents types d'échangeurs de chaleur à plaques soudées

Reconnaissant que des applications diverses nécessitent des solutions sur mesure, les WPHEs sont disponibles dans différentes configurations. Deux types de premier plan offerts par les principaux fabricants incluent :

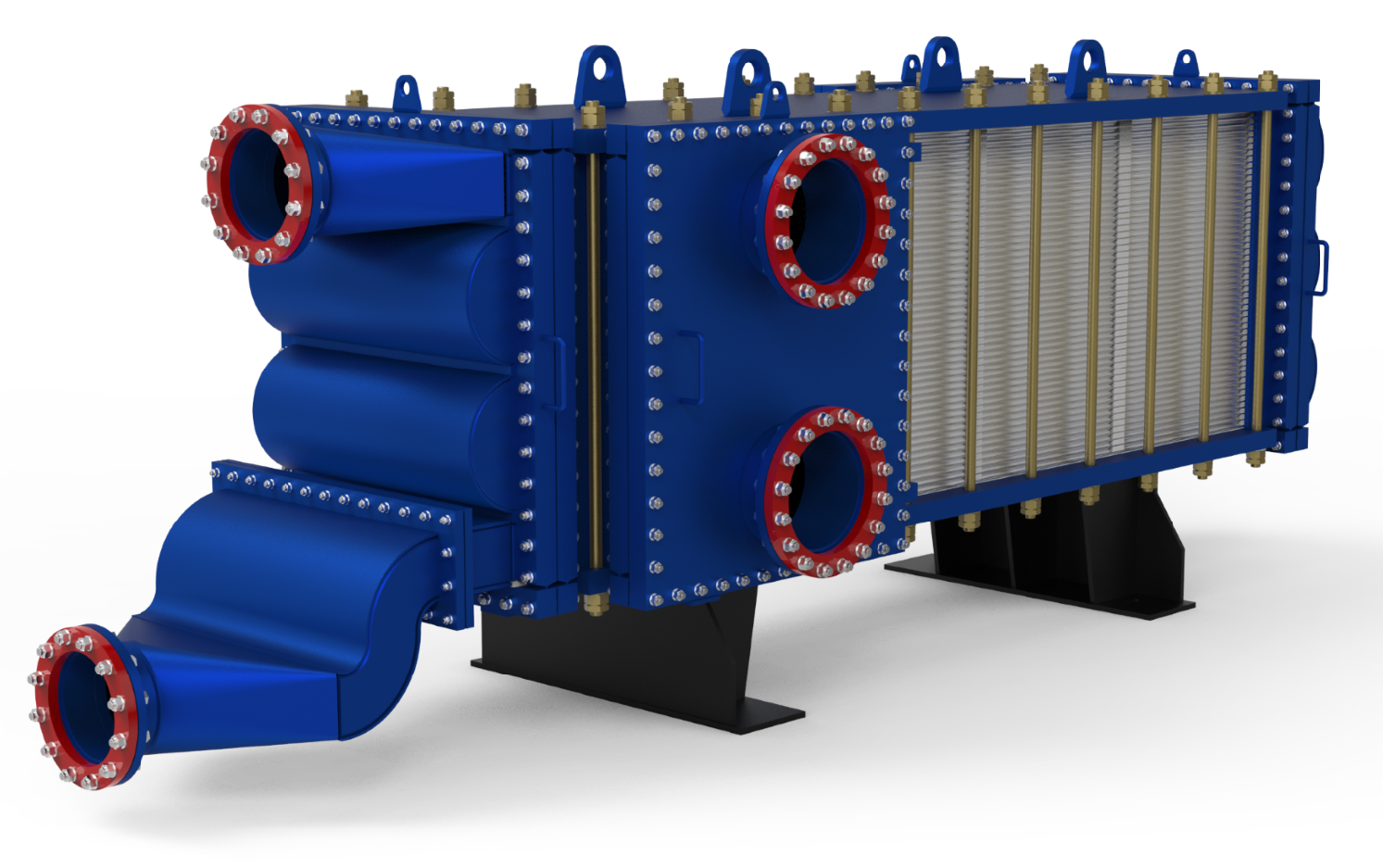

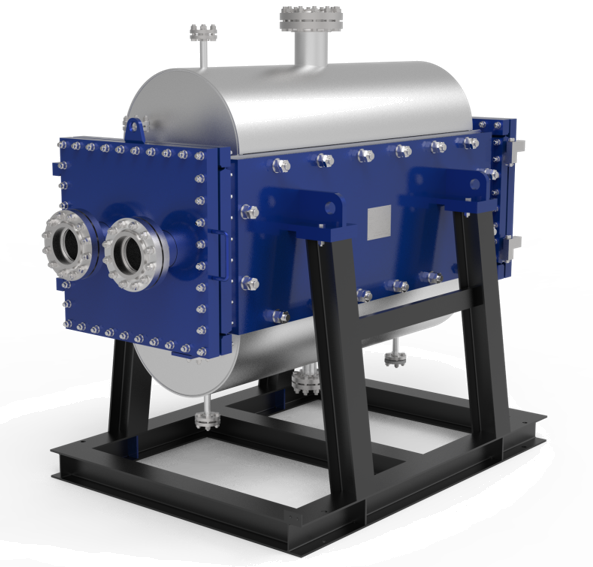

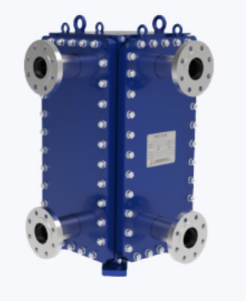

● Échangeurs de chaleur à plaques soudées standard : ceux-ci représentent la catégorie des chevaux de travail, conçus pour les tâches générales à haute température et haute pression, et pour les applications impliquant des milieux agressifs où la compatibilité des joints est un problème. Ils offrent une alternative compacte et efficace aux échangeurs de chaleur à coque et tubes dans de nombreuses industries. Des exemples d'excellents sont HT-Bloc Welded Plate Heat Exchanger etTP échangeur de chaleur à plaques soudées, qui incarne les principaux avantages de la construction soudée pour une performance thermique et une fiabilité améliorées dans des conditions difficiles.

● Échangeurs de chaleur à plaques soudées à large écart : spécialement conçus pour relever les défis posés par les fluides plus difficiles, ces échangeurs disposent de canaux plus larges entre les plaques. Cette conception réduit considérablement le risque d'obstruction et permet un passage plus fluide des fluides visqueux ou de ceux contenant des solides en suspension, des fibres ou des particules. Ils sont inestimables dans des industries telles que la pâte et le papier, la transformation du sucre, la production d'éthanol et certaines applications chimiques où les échangeurs de plaques standard pourraient se salecir rapidement. LeÉchangeur de chaleur à plaques soudées Wide Gap est conçu pour des tâches aussi exigeantes, assurant la continuité opérationnelle là où d'autres conceptions pourraient avoir du mal.

Large spectre d'applications

La robustesse et l'efficacité inhérentes des WPHEs les prennent à un large éventail d'applications industrielles :

pétrole et gaz : Chauffage / refroidissement du pétrole brut, traitement du gaz, déshydratation du glycol, systèmes d'huile thermique.

Industrie chimique : Manipulation des acides et bases corrosifs, chauffage / refroidissement des fluides de procédé, condensation de solvants, échangeurs dans les boucles de réaction.

Génération d'énergie : Refroidissement de l'huile de lubrification de turbine, systèmes d'eau de refroidissement en boucle fermée, chauffage géothermique, préchauffage de l'eau d'alimentation.

Nourriture & Boisson : Applications de traitement impliquant des températures ou des pressions plus élevées (bien que les unités jointes soient souvent suffisantes et privilégiées pour faciliter le nettoyage dans les applications sanitaires).

Pharmaceutique : Traiter des solvants ou des processus spécifiques nécessitant une haute intégrité et des capacités de température / pression.

Pulp et papier : Chauffage de la liqueur noire, refroidissement de la liqueur blanche (grand espace souvent préféré).

Aborder les questions communes

Plusieurs questions se posent fréquemment concernant les WPHEs :

● Comment diffèrent-ils des PHEs joints ?

La principale différence réside dans la méthode d'étanchéité entre les plaques - soudures par rapport aux joints - ce qui conduit à des pressions / températures plus élevées et à des profils de compatibilité chimique différents pour les WPHEs.

● Pouvez-vous gérer les fluides sales ?

Les WPHEs standard se comportent de manière similaire aux PHEs joints en ce qui concerne le potentiel d'encrassement en fonction de la géométrie du canal. Cependant, les WPHEs Wide Gap sont spécialement conçus pour mieux gérer les fluides sujets à l'encrassement ou contenant des particules.

● Comment sont-ils nettoyés ?

Le nettoyage en place (CIP) à l'aide de solutions chimiques est souvent réalisable, similaire aux unités jointes. Cependant, l'accès au nettoyage mécanique peut être plus limité en fonction de la conception spécifique (par exemple, les unités entièrement soudées offrent moins d'accès que les unités semi-soudables). Les directives du fabricant sont essentielles.

● Qu 'en est-il du soudage sur l'unité pour réparations ou modifications ?

Le soudage sur le terrain directement sur le corps de l'échangeur de chaleur ou sur l'emballage de plaques après la fabrication est fortement déconseillé. La chaleur localisée élevée peut endommager les plaques de précision et les soudures existantes, compromettant potentiellement l'intégrité et annulant les garanties. Les réparations impliquent généralement des procédures spécialisées ou le remplacement de l'emballage de plaques.

Quels facteurs guident la sélection ?

Les principales considérations comprennent les températures et les pressions de fonctionnement, les propriétés des fluides (corrosivité, viscosité, teneur en solides), la charge thermique requise, la chute de pression admissible, les matériaux de construction requis et les besoins de fiabilité opérationnelle à long terme.

Conclusion : L'avantage soudé

L'échangeur de chaleur à plaques soudées représente une avancée significative dans la technologie de transfert de chaleur, offrant une solution robuste, efficace et fiable pour les applications qui vont au-delà des capacités des conceptions joints traditionnels. Leur capacité à résister à des températures et pressions extrêmes, à gérer des milieux agressifs et à assurer une intégrité opérationnelle élevée les rend indispensables dans des processus critiques dans divers secteurs d'activité. Que vous optiez pour une configuration standard comme l'échangeur de chaleur à plaques soudées TP ou une solution spécialisée comme le modèle Wide Gap pour les fluides difficiles, les WPHEs offrent des performances thermiques supérieures là où cela compte le plus.

Si votre processus nécessite un contrôle thermique exceptionnel dans des conditions difficiles, tirer parti des avantages de la technologie d'échangeur de chaleur à plaques soudées est la clé pour améliorer l'efficacité et la fiabilité. Nous vous invitons à explorer les spécifications détaillées de nos échangeurs de chaleur à plaques soudées HT-Bloc et de nos échangeurs de chaleur à plaques soudées TP, ou à contacter nos experts en génie thermique dès aujourd ' hui pour une consultation sur la façon dont ces solutions peuvent optimiser vos opérations spécifiques.
