Échangeurs de chaleur commerciaux : un aperçu approfondi des économies d’énergie

Le principe de la récupération de chaleur et de la réduction de l'énergie

La fonction principale deéchangeurs de chaleur commerciauxElle repose sur les principes de la thermodynamique. Ces lois expliquent comment l'énergie se déplace et se transforme, et constituent le fondement de la récupération de chaleur.

1. Première loi de la thermodynamique :L'énergie ne peut être ni créée ni détruite. La chaleur se déplace simplement d'un fluide plus chaud vers un fluide plus froid sans aucune perte d'énergie totale.

2. Deuxième loi de la thermodynamique :La chaleur se propage naturellement d'une source chaude vers une source plus froide. Un échangeur de chaleur facilite efficacement ce processus naturel.

Récupération et réutilisation de la chaleur résiduelle

De nombreuses industries génèrent d'énormes quantités d'énergie thermique souvent rejetées dans l'atmosphère. Il s'agit d'une ressource importante encore inexploitée. Les échangeurs de chaleur récupèrent cette énergie pour la réutiliser, réduisant ainsi directement la demande sur les systèmes de chauffage primaires. Parmi les principales industries produisant de la chaleur résiduelle récupérable, on peut citer :

Fer et acier

Produits chimiques et pétrochimiques

Fabrication de ciment et de verre

Pâtes et papiers

· Restauration

Quantifier vos économies d'énergie

Calculer les économies potentielles est un processus simple. Cela permet aux installations de comprendre les avantages financiers liés à l'installation d'un système de récupération de chaleur.

Remarque : La formule des économies d'énergieLes économies d'énergie annuelles peuvent être estimées à l'aide de la formule suivante :Économies = Q récupérable × Heures annuelles × (1/η déplacé)Ici,Qrécupérableest la chaleur récupérable,heures annuellesest la durée de fonctionnement annuelle, etηdéplacéL'efficacité du système est-elle compensée ?

Ces calculs se traduisent par des avantages concrets et substantiels. Par exemple, un fabricant de céréales a économisé 500 000 $ par an, tandis qu'un hôpital a réduit sa consommation de gaz de chaudière de 30 %. Le retour sur investissement est souvent rapide. Certains projets, comme celui portant sur le traitement des eaux usées d'une cuisinière, ont atteint un amortissement complet en moins de 90 jours.

Types d'échangeurs de chaleur commerciaux et leur impact

Choisir le bon échangeur de chaleur est essentiel pour optimiser les économies d'énergie. Le choix idéal dépend de l'application spécifique, notamment des fluides utilisés, des plages de température et des exigences de pression. Différents types d'échangeurs de chaleur commerciaux offrent des avantages distincts pour répondre à divers besoins opérationnels.

Note:La conception d'un échangeur de chaleur influe directement sur son efficacité, ses besoins de maintenance et son retour sur investissement global. Comprendre les principaux types est la première étape vers une stratégie de récupération de chaleur efficace.

Coque et tube pour applications robustes

Les échangeurs de chaleur à calandre et tubes sont des éléments essentiels de nombreuses industries. Leur conception, bien que simple, est très performante. Une grande calandre cylindrique renferme un faisceau de tubes. Un fluide circule à l'intérieur des tubes tandis qu'un autre circule autour de ces derniers. Cette configuration facilite les échanges thermiques entre les deux fluides.

Ces unités sont réputées pour leur durabilité. Elles résistent à des pressions très élevées et à des températures extrêmes. Cette robustesse les rend indispensables dans les environnements exigeants. Leurs applications couvrent un large éventail d'industries lourdes.

Pétrole et gaz :Utilisé pour le refroidissement du pétrole brut, la compression du gaz et son traitement dans les raffineries.

· Production d'énergie :Utilisés dans les condenseurs pour transformer la vapeur en eau.

•Fabrication de produits chimiques :Essentiel pour le chauffage, le refroidissement et la condensation de divers produits chimiques.

• Nourriture et boissons :Utilisé pour des procédés comme la pasteurisation et la stérilisation qui exigent une grande durabilité.

· Automobile et aérospatiale :Utilisé dans les systèmes de refroidissement des moteurs et les systèmes hydrauliques.

·Pâtes et papiers :Utilisé pour les procédés de digestion et de séchage de la pâte à papier.

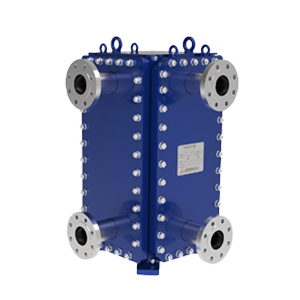

Plaque et cadre pour transfert à haute efficacité

Les échangeurs de chaleur à plaques offrent une alternative moderne et très performante. Ces appareils sont constitués d'une série de fines plaques métalliques ondulées boulonnées entre elles. Leur conception crée des canaux étroits pour la circulation des fluides. Cette grande surface d'échange thermique permet un transfert de chaleur exceptionnellement rapide et efficace.

Comparativement aux échangeurs tubulaires classiques, les échangeurs à plaques offrent des performances supérieures dans un format beaucoup plus compact. Leur conception modulaire présente également des avantages considérables en matière de maintenance et d'évolutivité.

L'industrie agroalimentaire recourt fréquemment aux échangeurs à plaques pour un contrôle précis de la température. Leur efficacité est essentielle à la qualité et à la sécurité des produits.

·Pasteurisation:Chauffe et refroidit rapidement des produits comme le lait, les jus et les sauces pour prolonger leur durée de conservation.

• Refroidissement et chauffage :Permet un contrôle précis de la température pour refroidir les produits laitiers ou réchauffer les soupes.

·Récupération d'énergie :Réutilise la chaleur résiduelle de la cuisson pour préchauffer les matières premières, réduisant ainsi les factures d'énergie.

Lavage et stérilisation :Chauffe les liquides de nettoyage pour maintenir des normes d'hygiène strictes.

Systèmes de chauffage, ventilation et climatisation (CVC) air-air

Les échangeurs de chaleur air-air sont essentiels au bon fonctionnement des systèmes CVC (chauffage, ventilation et climatisation) à haute efficacité énergétique. Ces dispositifs transfèrent l'énergie thermique de l'air vicié extrait vers l'air frais entrant. Ce processus préchauffe l'air frais en hiver et le prérefroidit en été. Il en résulte une réduction significative de l'énergie nécessaire au traitement de l'air du bâtiment, avec des économies potentielles allant jusqu'à 30 %.

Ces systèmes, souvent appelés ventilateurs à récupération d'énergie (VRE), améliorent la qualité de l'air intérieur tout en réduisant les coûts d'exploitation. Il existe deux principaux types d'échangeurs air-air :

Échangeurs à plaques fixes :Ces appareils ne comportent aucune pièce mobile. Ils utilisent des couches alternées de plaques pour maintenir les flux d'air séparés tout en permettant le transfert de chaleur à travers le matériau. Ils transfèrent principalement la chaleur sensible (température) et sont reconnus pour leur fiabilité.

•Échangeurs à roue rotative :Également appelées roues enthalpiques, elles sont constituées d'un cylindre rotatif rempli d'un matériau perméable à l'air. En tournant, la roue absorbe la chaleur et l'humidité d'un flux d'air et les restitue à l'autre. Elles permettent ainsi de transférer à la fois la chaleur sensible et la chaleur latente (humidité), ce qui les rend très efficaces pour la gestion du confort intérieur.

Facteurs clés pour maximiser l'efficacité

Choisir le bon type d'échangeur de chaleur n'est que la première étape. Pour optimiser les économies d'énergie et garantir une longue durée de vie, les responsables d'installations doivent se concentrer sur deux facteurs essentiels : un dimensionnement adéquat et un choix stratégique des matériaux. Ces décisions influent directement sur les coûts initiaux et les performances à long terme.

L'importance d'un bon dimensionnement

Le dimensionnement correct d'un échangeur de chaleur repose sur un équilibre délicat entre les performances requises et les contraintes physiques. Il s'agit sans doute de la décision la plus importante lors de la conception. Un appareil mal dimensionné ne répondra pas à la demande ou fonctionnera de manière inefficace, annulant ainsi les économies d'énergie potentielles.

Un groupe sous-dimensionné engendre des problèmes immédiats et persistants. Il ne parvient pas à atteindre les températures cibles requises par le procédé. Cela contraint l'ensemble du système à fonctionner plus intensément et plus longtemps, ce qui entraîne plusieurs conséquences négatives :

• Factures d'énergie plus élevées dues à un fonctionnement constant.

•Usure accrue des composants, entraînant des pannes plus fréquentes.

• Un chauffage ou une climatisation irréguliers, ce qui peut affecter la qualité du produit ou le confort des occupants.

• Risque de condensation excessive, pouvant corroder les composants internes et créer des risques pour la sécurité, comme l'intoxication au monoxyde de carbone.

À l'inverse, le surdimensionnement d'une unité présente ses propres défis. Si certains optent pour un surdimensionnement afin de compenser l'encrassement futur, cette stratégie comporte des inconvénients majeurs. Un échangeur de chaleur surdimensionné est plus volumineux et son prix d'achat initial est plus élevé. Plus important encore, son fonctionnement peut être inefficace, notamment à faible charge. Par exemple, une unité alimentée en vapeur et surdimensionnée de 20 % peut subir une chute de pression importante en conditions de charge minimale. Cette chute de pression peut empêcher les purgeurs de vapeur d'évacuer efficacement les condensats, provoquant une accumulation d'eau qui réduit la surface d'échange thermique disponible et nuit aux performances.

Pour un dimensionnement précis, les ingénieurs doivent prendre en compte plusieurs variables. Les caractéristiques du fluide, telles que le débit et la viscosité, sont cruciales. Un débit plus élevé exige un échangeur de chaleur plus volumineux pour traiter le volume tout en maintenant son efficacité. De même, les fluides à haute viscosité opposent une résistance à l'écoulement, ce qui peut accroître la perte de charge et nécessiter un appareil plus grand pour compenser.

Remarque : Outils de dimensionnement professionnelsLes professionnels utilisent des logiciels sophistiqués pour effectuer ces calculs complexes et garantir une sélection optimale. Ces outils modélisent les performances en fonction de conditions de fonctionnement spécifiques. En voici quelques exemples courants :

·SWEP DThermX :Recommande des produits pour les applications monophasées, de condenseur et d'évaporateur.

·Sélection Kelvion :Propose des configurateurs en ligne pour les échangeurs de chaleur à plaques brasées et à joints.

Applications de sélection de Taco :Fournir les outils nécessaires au dimensionnement des modèles à coque et à tube, ainsi que des modèles à plaque brasée.

·Calcul de la bobine Heatcraft :Génère des dossiers de soumission détaillés pour les bobines commerciales, comprenant des données de performance et des schémas.

Sélection des matériaux pour une meilleure longévité

Les matériaux utilisés pour la fabrication des échangeurs de chaleur industriels déterminent leur durabilité, leur résistance à la corrosion et leur durée de vie globale. Ce choix a un impact direct sur les besoins de maintenance et le retour sur investissement à long terme. Un matériau doit être compatible avec les fluides de process, résister aux températures et pressions de fonctionnement et assurer un transfert de chaleur efficace.

La conductivité thermique d'un matériau mesure sa capacité à transférer la chaleur. Les matériaux à conductivité élevée transfèrent la chaleur plus efficacement. Toutefois, la conductivité doit être équilibrée avec d'autres propriétés essentielles telles que la résistance mécanique et la résistance à la corrosion.

La résistance à la corrosion et à l'encrassement est essentielle à la longévité. L'encrassement correspond à l'accumulation de dépôts indésirables sur les surfaces d'échange thermique, ce qui isole la surface et réduit l'efficacité. Un matériau adapté peut considérablement ralentir ce processus. Dans les industries exigeant une hygiène irréprochable, comme l'agroalimentaire et la pharmacie, l'acier inoxydable ou des alliages supérieurs sont indispensables pour toutes les surfaces en contact avec le produit. Ces matériaux sont faciles à nettoyer et résistent à l'entartrage.

Le tableau suivant présente la résistance de différents matériaux aux environnements corrosifs :

Enfin, de nombreux secteurs industriels appliquent des normes strictes en matière de sélection des matériaux, en fonction des conditions d'utilisation spécifiques. Ces directives garantissent la sécurité, la fiabilité et des performances optimales dans les applications exigeantes.

Maintenance pour des performances durables

Un choix et un dimensionnement appropriés permettent d'établir unéchangeur de chaleurSon potentiel est immense. Un entretien régulier est toutefois indispensable pour qu'il tienne sa promesse d'économies d'énergie à long terme. Négliger l'entretien entraîne une dégradation des performances, annulant ainsi les bénéfices de l'investissement initial.

Le rôle crucial du nettoyage régulier

L'encrassement est le principal ennemi de l'efficacité des échangeurs de chaleur. Il s'agit de l'accumulation de dépôts indésirables, tels que des minéraux, des micro-organismes ou des résidus chimiques, sur les surfaces d'échange thermique. Cette accumulation forme une couche isolante, limitant le flux de chaleur et augmentant la consommation d'énergie. Même une fine couche a un impact significatif. Par exemple, une couche de tartre de 0,8 mm (1/32 de pouce) peut réduire l'efficacité de 8,5 %.



Différentes méthodes de nettoyage permettent de lutter contre l'encrassement avec un succès variable. Si le nettoyage hydrodynamique traditionnel atteint une efficacité d'environ 85 %, les techniques modernes comme le nettoyage par ultrasons peuvent restaurer les surfaces à près de 100 % de leurs performances initiales. Un nettoyage régulier élimine ces couches isolantes, rétablit l'efficacité thermique et prévient les dommages permanents aux équipements.

Liste de contrôle d'entretien simple

Un programme de maintenance préventive est la meilleure protection contre les pertes de performance. La fréquence de nettoyage idéale dépend de l'environnement d'exploitation. Les systèmes en environnements difficiles peuvent nécessiter un nettoyage trimestriel, tandis que d'autres peuvent fonctionner plus longtemps. Une simple liste de contrôle régulière permet aux techniciens de détecter rapidement les problèmes.

Principales tâches de maintenance :

·Inspecterinspecter l'appareil de l'extérieur pour détecter toute fuite, corrosion ou dommage.

·MoniteurDes manomètres et des thermomètres permettent de détecter les écarts par rapport aux niveaux de fonctionnement normaux. Une chute de pression supérieure à 5 PSI signale souvent un problème.

·VérifierInspecter les surfaces d'échange thermique afin de détecter tout signe visible d'encrassement ou d'entartrage.

·Faire le ménageou purger le système pour éliminer les débris et les dépôts avant que la situation ne s'aggrave.

·Enregistrertoutes les activités de maintenance et les données de performance permettant de suivre l'état de l'unité au fil du temps.

Les échangeurs de chaleur commerciaux sont un élément essentiel de toute stratégie énergétique moderne. Ils récupèrent la chaleur résiduelle pour réduire la charge du réseau, assurant ainsi un excellent retour sur investissement. Un marché qui devrait dépasser les 97 milliards de dollars d'ici 2030, soutenu par des incitations gouvernementales, souligne leur importance croissante. Un choix, un dimensionnement et une maintenance appropriés sont indispensables pour réaliser des économies substantielles.

FAQ

Quel est le délai de retour sur investissement typique pour un échangeur de chaleur ?

Le délai d'amortissement varie selon l'application. De nombreux projets permettent un retour sur investissement en moins de deux ans. Certains systèmes à haut rendement peuvent être amortis en quelques mois seulement.

À quelle fréquence faut-il nettoyer un échangeur de chaleur commercial ?

La fréquence de nettoyage dépend des conditions d'utilisation. Dans les environnements difficiles, un entretien trimestriel peut être nécessaire. Dans les environnements plus propres, un nettoyage annuel suffit généralement à maintenir des performances et une efficacité optimales.

Les échangeurs de chaleur peuvent-ils être utilisés pour des applications de refroidissement ?

Oui, ils sont indispensables au refroidissement. Les échangeurs de chaleur transfèrent la chaleur indésirable d'un fluide de procédé vers un fluide plus froid. Ce processus réduit la charge des systèmes de refroidissement primaires.
