Comparaison des échangeurs de chaleur à plaques pour vapeur et des échangeurs à calandre et tubes

Aperçu des types d'échangeurs de chaleur

Shanghai Heat Transfer se distingue dans le secteur grâce à ses innovationsÉchangeur de chaleur à plaques soudées TPCette solution hybride combine les atouts des échangeurs de chaleur à plaques et des échangeurs tubulaires. Elle offre un rendement de transfert thermique élevé et une grande robustesse, la rendant idéale pour les applications industrielles exigeantes.

Principes de base des échangeurs de chaleur à plaques à vapeur

Un échangeur de chaleur à plaques utilise une série de plaques pour séparer les fluides. Ces plaques présentent souvent des surfaces optimisées, par exemple gaufrées, afin d'accroître la surface d'échange thermique. Cette conception permet un échange d'énergie efficace et un encombrement réduit. Les échangeurs de chaleur à plaques sont couramment utilisés dans les industries exigeant des variations de température rapides et une haute performance énergétique, telles que l'agroalimentaire et la chimie.

Principes de base de la conception des structures tubulaires

Les échangeurs de chaleur à calandre et tubes sont constitués de tubes logés à l'intérieur d'une enveloppe cylindrique. Un fluide circule à l'intérieur des tubes, tandis qu'un autre circule autour d'eux à l'intérieur de l'enveloppe. Cette configuration permet une grande variété de configurations d'écoulement, notamment à courants parallèles et à contre-courant. Les échangeurs à calandre et tubes supportent des pressions et des températures élevées, ce qui en fait un choix privilégié dans les secteurs de la pétrochimie et de la production d'énergie. Ils sont appréciés pour leur durabilité et leur polyvalence.

Caractéristiques des échangeurs de chaleur à plaques et cadres

Un échangeur de chaleur à plaques et cadres est constitué de plaques rectangulaires maintenues ensemble par des éléments d'extrémité. Des joints dirigent le flux de fluides entre les plaques. Cette conception facilite le démontage et le nettoyage, un atout majeur dans les industries où l'hygiène est primordiale. L'échangeur à plaques et cadres offre une grande flexibilité et peut être adapté à différentes exigences de procédés. Certains modèles utilisent des plaques soudées pour une sécurité et une fiabilité accrues.

Tableau comparatif:

Type d'échangeur de chaleur	Détails de construction	Caractéristiques opérationnelles
Échangeurs de chaleur à plaques	Utiliser des plaques pour séparer les fluides, souvent dotées de surfaces améliorées comme des ailettes ou un gaufrage.	Rapport surface/volume élevé, adapté aux flux multiples, utilisé dans les industries alimentaires et chimiques.
Échangeurs de chaleur à plaques et cadres	Composé de plaques rectangulaires maintenues par des éléments d'extrémité, avec des joints d'étanchéité pour l'écoulement des fluides.	Facilement démontable pour le nettoyage, risque de fuite dû aux joints, possibilité de soudure pour plus de sécurité.
Échangeurs à calandre et à tubes	Ils sont constitués de tubes à l'intérieur d'une enveloppe cylindrique, permettant la circulation du fluide à l'intérieur et à l'extérieur des tubes.	Peut traiter des fluides monophasiques ou diphasiques, les configurations d'écoulement peuvent être parallèles ou à contre-courant, largement utilisé dans les applications pétrochimiques.

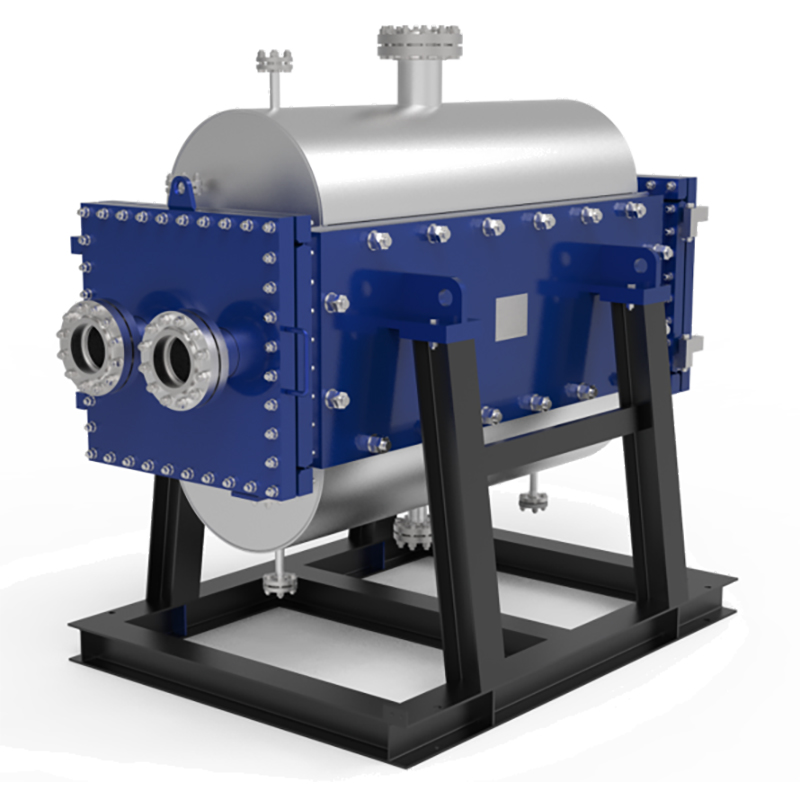

L'échangeur de chaleur à plaques soudées TP de Shanghai Heat Transfer comble le fossé entre ces deux types d'échangeurs. Il allie la compacité et l'efficacité d'un échangeur à plaques à la robustesse et à la fiabilité d'un échangeur à calandre et tubes. Il est ainsi idéal pour les applications exigeant des taux de transfert thermique élevés, une maintenance aisée et des performances énergétiques supérieures.

Comparaison de la gestion de la pression

Limites de pression des échangeurs de chaleur à plaques à vapeur

La résistance à la pression est un facteur essentiel dans le choix d'un échangeur de chaleur pour les applications vapeur. Sa capacité à supporter des pressions élevées garantit un fonctionnement sûr et des performances fiables. Les échangeurs de chaleur à plaques pour vapeur sont conçus pour répondre aux exigences de nombreux procédés industriels. Leur construction, qui fait appel à des métaux de haute qualité et à une ingénierie de précision, leur permet d'atteindre des niveaux de pression impressionnants.

• Les échangeurs de chaleur à plaques pour vapeur peuvent supporter des pressions allant jusqu'à40 bars (580 PSI).

• La pression de service maximale admissible dépend de l'épaisseur et de la composition du métal utilisé.

Cette capacité de pression élevée permet aux échangeurs de chaleur à plaques à vapeur d'offrir d'excellentes performances dans des secteurs tels que l'agroalimentaire, la chimie et le chauffage urbain. Leur conception compacte contribue également à maintenir un rendement énergétique élevé, même dans des conditions d'exploitation exigeantes. Shanghai Heat TransferÉchangeur de chaleur à plaques soudées TPCette technologie va encore plus loin en combinant la résistance à la pression des conceptions traditionnelles à calandre et tubes avec l'efficacité de la technologie des plaques. Cette approche hybride garantit des performances fiables même dans des environnements difficiles.

Performances de pression des calandres et des tubes

Les échangeurs de chaleur à calandre et à tubes sont depuis longtemps la norme pour les applications exigeant une résistance élevée à la pression et à la température. Leur conception repose sur un faisceau de tubes enfermé dans une enveloppe cylindrique. Cette structure répartit la pression uniformément et permet un fonctionnement sûr à des niveaux élevés.

Les échangeurs à calandre et à tubes peuvent fonctionner à des pressions souvent supérieures à celles des échangeurs à plaques classiques. De nombreux modèles industriels sont conçus pour des pressions supérieures à 600 PSI, ce qui les rend adaptés à la production d'énergie, à la pétrochimie et à l'industrie lourde. L'échangeur de chaleur à calandre et à tubes offre également une grande flexibilité dans le choix des matériaux, permettant aux ingénieurs d'adapter l'équipement aux exigences spécifiques du procédé.

Remarque : Les échangeurs de chaleur à plaques et cadres, un autre type courant, peuvent supporterpressions jusqu'à 450 PSIet fonctionnent dans une large plage de températures. Des joints spéciaux permettent d'étendre encore davantage leurs limites de température.

En matière de performances, les échangeurs de chaleur à plaques et les échangeurs tubulaires offrent tous deux une excellente tenue à la pression. Le choix dépend des besoins spécifiques de l'application, notamment la pression requise, l'espace disponible et l'efficacité énergétique souhaitée. L'échangeur de chaleur à plaques soudées TP de Shanghai Heat Transfer constitue une solution fiable pour les utilisateurs exigeant à la fois une haute résistance à la pression et un transfert de chaleur efficace dans un appareil compact.

efficacité thermique

Efficacité des échangeurs de chaleur à plaques et cadres

Les échangeurs de chaleur à plaques sont réputés pour leur rendement exceptionnel en transfert thermique. Leur conception repose sur des plaques fines et ondulées qui créent un flux turbulent, augmentant ainsi le taux de transfert de chaleur entre les fluides. Cette turbulence contribue à prévenir l'encrassement et à maintenir les surfaces propres, garantissant ainsi des performances élevées dans le temps. La disposition compacte des plaques permet également d'obtenir une grande surface d'échange dans un espace réduit, favorisant un échange d'énergie rapide.

• Les échangeurs de chaleur à plaques et cadres permettent d'obtenircoefficients de transfert thermique globaux plus élevéspar rapport aux conceptions à coque et à tube.

• L'échangeur à plaques et cadres minimise les problèmes de contournement, ce qui améliore la séparation des flux et maximise l'efficacité du transfert de chaleur.

• Sa conception permet un transfert de chaleur efficace même à des débits plus faibles, ce qui la rend adaptée aux applications où un contrôle précis de la température est important.

De nombreuses industries optent pour la technologie des échangeurs de chaleur à plaques lorsqu'elles ont besoin d'une efficacité élevée et de performances fiables.Échangeur de chaleur à plaques soudées TPLe système de transfert de chaleur de Shanghai Heat Transfer s'appuie sur ces atouts. Il combine l'efficacité d'un échangeur de chaleur à plaques avec la robustesse nécessaire aux environnements industriels exigeants. Cette solution hybride est idéale pour les procédés nécessitant à la fois des performances élevées et une maintenance aisée.

Efficacité des calandres et des tubes

Les échangeurs de chaleur à calandre et tubes utilisent une approche différente du transfert de chaleur. Ils sont constitués d'un faisceau de tubes à l'intérieur d'une calandre, un fluide circulant à l'intérieur des tubes et un autre autour d'eux. Cette conception est robuste et supporte des pressions et des températures élevées. Cependant, l'efficacité thermique de la calandre des échangeurs tubulaires est moindre. Les profils d'écoulement à l'intérieur de la calandre peuvent engendrer des zones de moindre efficacité de transfert de chaleur, et des pertes de charge peuvent survenir sans gain significatif en termes de transfert thermique.

• Les échangeurs à calandre et à tubes nécessitent souvent une plus grande surface au sol pour atteindre les mêmes performances que les modèles à plaques.

• Cette conception peut entraîner des coefficients de transfert de chaleur inférieurs, notamment par rapport aux échangeurs à plaques et à cadres.

• L'entretien et le nettoyage peuvent s'avérer plus difficiles, ce qui peut affecter les performances à long terme.

Malgré ces facteurs, les échangeurs à calandre et à tubes restent très prisés dans les industries exigeant un fonctionnement fiable en conditions extrêmes. Leur capacité à traiter une large gamme de fluides et de températures en fait un choix polyvalent. Pour les utilisateurs recherchant le meilleur des deux mondes, l'échangeur de chaleur à plaques soudées TP de Shanghai Heat Transfer offre une solution unique. Il allie la haute efficacité de transfert thermique de la technologie des plaques à la robustesse et à la fiabilité des échangeurs à calandre et à tubes traditionnels.

Remarque : Le choix de l’échangeur de chaleur approprié dépend des besoins spécifiques de votre procédé. Tenez compte du type de fluides, des performances requises et de l’espace disponible pour faire le meilleur choix.

Entretien et nettoyage

Maintenance des échangeurs de chaleur à plaques de vapeur

Les échangeurs de chaleur à plaques pour vapeur sont conçus pour un fonctionnement efficace et une maintenance aisée. De nombreux modèles, comme l'échangeur de chaleur à plaques et cadres, permettent un démontage rapide, facilitant ainsi les inspections et le nettoyage réguliers. Certains modèles plus avancés, comme leÉchangeur de chaleur à plaques soudées TPLes échangeurs de chaleur à plaques de Shanghai Heat Transfer intègrent des systèmes de nettoyage en place (NEP). Ces systèmes permettent aux opérateurs de nettoyer l'unité sans la démonter, réduisant ainsi les temps d'arrêt et les coûts de main-d'œuvre. Un nettoyage régulier contribue à maintenir une efficacité de transfert thermique élevée et prévient l'encrassement. Bien qu'il n'existe pas de norme industrielle pour la fréquence de maintenance des échangeurs de chaleur à plaques à vapeur, la plupart des utilisateurs planifient les inspections en fonction des conditions de process et de la qualité du fluide.

Maintenance des calandres et des tubes

Les échangeurs de chaleur à calandre et à tubes nécessitent un entretien périodique pour garantir leur bon fonctionnement. L'intervalle d'entretien typique varie de un à trois ans, selon le type de fluide et l'environnement d'exploitation.Méthodes de nettoyage des échangeurs de chaleur à calandre et à tubesinclure:

• nettoyage chimique

• Nettoyage à l'eau sous pression

• techniques mécaniques, telles que le nettoyage rotatif ou le forage des dépôts

Plusieurs facteurs influent sur la fréquence de nettoyage et le temps d'arrêt :

1. Type et gravité de l'encrassement

2. Coefficient de transfert thermique de conception et résistance à l'encrassement admissible

3. Surveillance des indicateurs de performance, tels que la perte de charge et le taux de transfert de chaleur

Un entretien régulier garantit le bon fonctionnement de l'échangeur de chaleur à calandre et tubes. Pour les utilisateurs recherchant un nettoyage simplifié et des temps d'arrêt réduits, l'échangeur de chaleur à plaques soudées TP de Shanghai Heat Transfer offre une alternative moderne dotée de fonctionnalités de nettoyage avancées.

Empreinte au sol et installation

Besoins en espace pour la plaque et le cadre

Les échangeurs de chaleur à plaques et cadres sont connus pour leursconception compacteLeurs plaques minces, généralement d'une épaisseur comprise entre 0,4 et 0,8 mm, permettent une grande surface d'échange thermique dans un espace réduit. Grâce à cette conception, les échangeurs de chaleur à plaques ne nécessitent souvent qu'environun dixième de la surface au solpar rapport aux échangeurs tubulaires traditionnels. Son poids plus léger — environ un cinquième de celui d'un échangeur tubulaire comparable — facilite grandement sa manipulation et son installation.

Les échangeurs de chaleur à plaques sont conçus pour être à la fois compacts et polyvalents. Cela permet de réduire l'espace nécessaire à leur installation et de diminuer les coûts de transport et d'installation.

Pour les installations à espace limité, comme les bâtiments commerciaux ou les rénovations, les unités à plaques et cadres offrent un avantage certain. Shanghai Heat TransferÉchangeur de chaleur à plaques soudées TPElle s'appuie sur cet avantage, offrant une efficacité élevée dans un format compact et facile à installer.

Besoins en espace pour les calandres et les tubes

Les échangeurs de chaleur à calandre et tubes sont plus encombrants. L'épaisseur de leurs tubes, généralement de 2,0 à 2,5 mm, et la robustesse de leur calandre augmentent considérablement leur poids. Ces appareils nécessitent souvent une surface au sol plus importante et des structures de support plus lourdes. Leur taille plus conséquente peut engendrer des coûts de transport et d'installation plus élevés.

• Les échangeurs à calandre et à tubes sont plus lourds et plus encombrants que les échangeurs à plaques.

• Ils pourraient avoir besoin d'équipements de levage spéciaux lors de l'installation.

Malgré leur encombrement plus important, les turbines à coque restent populaires dans les secteurs où l'espace est moins problématique et où la durabilité est une priorité.

Extensibilité et flexibilité

Évolutivité des plaques et des cadres

Les échangeurs de chaleur à plaques et cadres offrent une modularité impressionnante. Les utilisateurs peuvent augmenter la capacité enajout de plaques d'écoulement par pairesCe système garantit une structure alvéolaire uniforme et efficace. Cette approche modulaire permet aux installations de s'adapter rapidement à l'évolution des besoins des procédés. La conception facilite l'ajout ou le retrait de plaques, permettant ainsi aux opérateurs d'augmenter ou de réduire la capacité d'échange thermique selon les besoins. Cette flexibilité fait des échangeurs à plaques un choix privilégié dans les industries où les volumes de production peuvent fluctuer. Shanghai Heat TransferÉchangeur de chaleur à plaques soudées TPelle s'appuie sur ce concept, offrant une solution qui allie hautes performances et capacité d'adaptation aux exigences futures.

Adaptabilité de la coque et du tube

Les échangeurs de chaleur à calandre et à tubes sont réputés pour leur adaptabilité. Les ingénieurs peuvent les modifier de différentes manières afin de répondre à l'évolution des besoins des procédés :

1. Ajuster les configurations du tube et de la coque àaugmenter le coefficient de transfert de chaleur.

2. Allonger les tubes ou agrandir le diamètre de la coque pour augmenter la surface d'échange.

3. Utilisez des dispositifs à contre-courant pour améliorer l'efficacité.

Le tableau ci-dessous met en évidence les méthodes d'adaptation courantes :

Les échangeurs à calandre et à tubes peuvents'adapter aux changements des conditions de processusCes échangeurs de chaleur à plaques soudées TP de Shanghai Heat Transfer conviennent parfaitement aux installations dont les exigences évoluent. Pour ceux qui recherchent un équilibre entre flexibilité et robustesse, ce modèle s'impose comme un choix fiable, répondant aux besoins actuels et futurs.

Analyse des coûts

Investissement initial

L'investissement initial pour un échangeur de chaleur dépend de plusieurs facteurs. Les échangeurs à calandre et à tubes présentent souvent un prix d'achat initial plus bas, notamment pour les modèles standard. Leur construction utilise des matériaux courants et des méthodes de fabrication éprouvées. Cependant, leur installation peut nécessiter plus d'espace et des structures de support plus lourdes, ce qui peut augmenter le coût total. Les échangeurs de chaleur à plaques, y compris les modèles à plaques et à cadres, ont généralement un prix d'achat plus élevé par unité de surface. Leur conception compacte et leur poids plus léger peuvent réduire les coûts d'installation.Échangeur de chaleur à plaques soudées TPLes solutions de Shanghai Heat Transfer offrent un équilibre entre investissement initial et valeur à long terme, alliant une construction robuste à un transfert de chaleur efficace.

Coûts d'exploitation

Les coûts d'exploitation représentent une part importante du coût total d'un système de transfert de chaleur. Sur une période de 10 ans, les échangeurs de chaleur à plaques engendrent généralement les coûts suivants :coûts d'exploitation réduitsLes échangeurs de chaleur à plaques offrent de nombreux avantages par rapport aux systèmes à calandre et tubes. Ils présentent l'avantage d'une installation plus rapide, d'une maintenance simplifiée et d'une meilleure efficacité énergétique. Si les systèmes à calandre et tubes peuvent paraître moins chers au premier abord, leur maintenance et l'espace qu'ils requièrent peuvent engendrer des coûts plus élevés à long terme. Les économies réalisées grâce aux échangeurs de chaleur à plaques deviennent évidentes si l'on considère la réduction des temps d'arrêt et de la consommation d'énergie. L'échangeur de chaleur à plaques soudées TP apporte une valeur ajoutée grâce à un transfert de chaleur efficace et un nettoyage simplifié, ce qui en fait un choix judicieux pour les installations soucieuses de réaliser des économies à long terme.

Tableau récapitulatif des principales différences

Points de référence rapide

Le choix d'un échangeur de chaleur adapté dépend de plusieurs facteurs importants. Les tableaux suivants comparent clairement les principaux types utilisés dans les applications vapeur. Ces points de repère rapides permettent aux utilisateurs d'identifier le modèle qui correspond le mieux à leurs besoins.

Conseil:Lors du choix d'un échangeur de chaleur pour votre installation, tenez compte à la fois des performances et de la praticité.

Vous trouverez ci-dessous un résumé des principaux points.avantageset les inconvénients de chaque type :

• Les échangeurs à plaques offrent un rendement élevé et une maintenance aisée.

• Les unités à calandre et tubes offrent durabilité et adaptabilité.

• Pour les applications exigeantes ou à espace limité,Échangeur de chaleur à plaques soudées TP de Shanghai Heat Transferoffre un mélange unique d'efficacité, de robustesse et de flexibilité.

Recommandations d'application

Utilisations industrielles de la vapeur

Les systèmes de vapeur industriels exigent un transfert de chaleur fiable et une construction robuste. L'échangeur de chaleur à calandre et tubes demeure une référence dans de nombreux secteurs grâce à son adaptabilité et sa solidité.Les applications courantes comprennent:

1. Production d'énergie — condenseurs et réchauffeurs d'eau d'alimentation.

2. Pétrole et gaz — refroidissement du pétrole brut et traitement du gaz.

3. Procédés chimiques — distillation, évaporation et condensation.

4. Transformation des aliments — chauffage et refroidissement doux, comme la pasteurisation du lait.

5. Récupération de chaleur résiduelle — captation de l'énergie des sous-produits.

6. Automobile et aérospatiale — systèmes de refroidissement des moteurs et systèmes hydrauliques.

Pour les procédés impliquant des fluides difficiles ou des conditions extrêmes,Échangeur de chaleur à plaques soudées TPLes produits de Shanghai Heat Transfer offrent une résistance aux hautes températures, à la pression et à la corrosion, ce qui en fait un choix idéal pour les environnements industriels exigeants.

Utilisations commerciales et de CVC

Les systèmes commerciaux et de CVC nécessitent souvent des solutions compactes et efficaces.Le tableau ci-dessous compareTypes d'échangeurs de chaleur courants pour ces configurations :

Un échangeur de chaleur à plaques et cadres est souvent choisi pour son efficacité et sa facilité d'entretien dans les systèmes de chauffage, de ventilation et de climatisation des bâtiments commerciaux.

Installations à espace limité

Les contraintes d'espace influencent le choix d'un échangeur de chaleur. Les principaux critères à prendre en compte sont l'application, les spécifications de fonctionnement, le matériau, l'accessibilité et le coût.Le tableau ci-dessous présente les informations suivantescritères importants :

Un échangeur de chaleur à plaques est souventpréféré pour des températures d'approche plus basseset un encombrement réduit. L'échangeur de chaleur à plaques soudées TP offre une solution hybride, alliant efficacité, durabilité et assistance technique de Shanghai Heat Transfer pour des applications sur mesure.

Le choix du bon échangeur de chaleur dépend des besoins de votre procédé.Le tableau ci-dessous met en évidence les facteurs clés:

Shanghai Heat Transfer offre un soutien expert et des solutions de pointe pour chaque application.

FAQ

Quel est le principal avantage d'un échangeur de chaleur à plaques ?

Les échangeurs de chaleur à plaques offrent un rendement élevé dans un format compact. Ils sont faciles à nettoyer et à installer. De nombreuses industries les utilisent pour réaliser des économies d'énergie.

Comment l'échangeur de chaleur à plaques soudées TP gère-t-il les fluides difficiles à traiter ?

LeÉchangeur de chaleur à plaques soudées TPLe système SHPHE utilise des plaques ondulées soudées. Cette conception résiste au colmatage et permet de traiter des fluides contenant des particules, des fibres ou présentant une viscosité élevée.

Puis-je utiliser un échangeur de chaleur à calandre et à tubes pour des applications à vapeur ?

Oui. Les échangeurs de chaleur à calandre et à tubes sont parfaitement adaptés à la vapeur. Ils supportent les hautes pressions et températures. De nombreuses centrales électriques et usines les utilisent.
