Conception d'un échangeur de chaleur à blocs soudés par rapport à un échangeur de chaleur à plaques

Structure d'échangeur de chaleur à blocs soudés

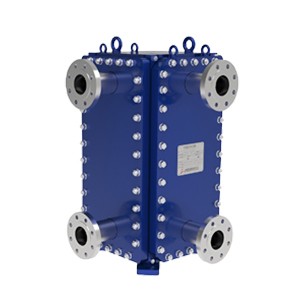

UNéchangeur de chaleur à blocs soudésIl paraît robuste et compact. Les fabricants utilisent le soudage laser pour assembler les plaques métalliques, créant ainsi des canaux résistants pour la circulation des fluides. L'échangeur de chaleur à blocs soudés supporte les fluides agressifs et les hautes pressions. L'absence de joints réduit considérablement les risques de fuites et limite la fréquence des réparations. Il est fabriqué à partir de métaux tels que le cuivre, l'aluminium, l'acier inoxydable, le titane, les alliages de nickel et le graphite. Chaque métal possède des propriétés spécifiques. Le cuivre est un excellent conducteur de chaleur, tandis que le titane et les alliages de nickel sont très résistants à la corrosion. Le tableau ci-dessous compare ces matériaux :

Conseil : Choisissez un échangeur de chaleur à blocs soudés si vous avez besoin d’un produit robuste pour les fluides durs ou dans des conditions très difficiles.

Structure de l'échangeur de chaleur à plaques

Un échangeur de chaleur à plaques est composé de plaques minces de forme ondulée. Des joints d'étanchéité placés entre chaque plaque assurent l'étanchéité des canaux, empêchant ainsi le mélange des fluides. Des plaques de pression garantissent l'étanchéité et la sécurité de l'ensemble. L'unité s'ouvre facilement pour le nettoyage ou l'inspection, ce qui simplifie son entretien. Les plaques peuvent être séparées pour un nettoyage en profondeur. Il est également possible de remplacer l'unité pour de nouvelles applications ou d'en examiner l'intérieur sans difficulté.

Voici un tableau qui montre pourquoi les échangeurs de chaleur à plaques sont faciles d'entretien :

Principales différences de conception

Le tableau ci-dessous illustre les différences entre les échangeurs de chaleur à blocs soudés et les échangeurs de chaleur à plaques :

Optez pour un échangeur de chaleur à blocs soudés si vous recherchez une solution robuste pour les fluides agressifs. Si vous privilégiez la facilité de nettoyage et un plus grand choix, un échangeur de chaleur à plaques est préférable.

Performance et efficacité des échangeurs de chaleur

Comparaison des performances thermiques

Vous souhaitez que votre échangeur de chaleur transfère la chaleur rapidement et permette des économies d'énergie. Les échangeurs de chaleur à blocs soudés et à plaques sont tous deux performants. Les échangeurs à blocs soudés fonctionnent à contre-courant pur : les fluides chauds et froids circulent en sens inverse. Cela permet d'obtenir des températures très proches, parfois à seulement 1 °C (2 °F) d'écart. Les échangeurs à plaques sont également performants. Ils sont particulièrement adaptés aux fluides peu visqueux ou lorsqu'il est nécessaire de modifier la configuration.

Voici un tableau qui montre comment chaque type fonctionne de différentes manières :

Remarque : Si vous souhaitez un transfert de chaleur important et des températures proches,échangeurs de chaleur à blocs soudéssont un bon choix.

Capacités de pression et de température

Il est essentiel de connaître la pression et la température auxquelles votre système sera soumis. Les échangeurs de chaleur à blocs soudés sont conçus pour les fluides puissants et les conditions difficiles. Ils sont particulièrement adaptés aux environnements où les variations de pression ou de température sont importantes. Les échangeurs de chaleur à plaques, quant à eux, conviennent aux basses et moyennes pressions et températures. Bien qu'ils soient polyvalents, leur durée de vie peut être réduite dans des environnements exigeants.

Voici un tableau comparant les meilleures notes pour chaque type :

Les échangeurs de chaleur à blocs soudés ne nécessitent aucun joint. Vous n'avez donc pas à vous soucier des fuites dues aux variations de pression ou de température. Ils sont parfaitement adaptés aux fluides puissants et aux situations où la sécurité est primordiale.

Besoins en matière d'entretien et de nettoyage

Vous souhaitez que votre échangeur de chaleur fonctionne correctement sans nécessiter de réparations constantes. Les échangeurs de chaleur à blocs soudés demandent peu d'entretien. Inutile de changer les joints ou de vous soucier des fuites. Ils se nettoient facilement à l'aide d'outils et leur contrôle est aisé. Les échangeurs de chaleur à plaques permettent une ouverture et un retrait des plaques. Vous pouvez ainsi nettoyer chaque plaque et vérifier l'absence de dommages.

Conseil : Si vous souhaitez réduire les fuites et les réparations, les échangeurs de chaleur à blocs soudés sont plus sûrs.

Le choix de votre échangeur de chaleur doit se faire en fonction de vos besoins. Pour un transfert de chaleur performant, un rendement élevé et un entretien minimal, les échangeurs à blocs soudés sont la solution idéale pour les applications exigeantes. Les échangeurs à plaques, quant à eux, sont appréciés pour leur facilité de nettoyage et leur polyvalence.

Adéquation de l'application aux différents types d'échangeurs de chaleur

Utilisations optimales des échangeurs de chaleur à blocs soudés

Choisissez unéchangeur de chaleur à blocs soudésConçus pour les applications exigeantes, ces échangeurs de chaleur à blocs soudés sont particulièrement performants avec les fluides puissants et sous haute pression. Leur utilisation est essentielle pour éviter les fuites. On les retrouve notamment dans les usines chimiques et les raffineries de pétrole, ainsi que dans les centrales électriques. Les industries agroalimentaires les utilisent pour la pasteurisation et le refroidissement. Ces échangeurs de chaleur assurent une séparation et une sécurité optimales des fluides, même dans des environnements difficiles. Ils garantissent d'excellents résultats et une réduction significative des risques de fuites.

Utilisations optimales des échangeurs de chaleur à plaques

Un échangeur de chaleur à plaques est facile à nettoyer et à remplacer. Il convient à de nombreuses applications de transfert de chaleur et fonctionne de manière optimale avec des fluides peu visqueux. Son ouverture permet un nettoyage interne aisé. Les échangeurs de chaleur à plaques sont utilisés dans les usines agroalimentaires et les systèmes de chauffage, ventilation et climatisation (CVC). Les laiteries les utilisent également. Ils contribuent à la régulation de la température et à la prévention des contaminations. Leur configuration est modulable selon les besoins. Le tableau ci-dessous illustre les avantages des échangeurs de chaleur à plaques pour les systèmes CVC :

Conseil : Les échangeurs de chaleur à plaques sont faciles à nettoyer et à remplacer.

Exemples d'applications industrielles

On utilise différents types d'échangeurs de chaleur dans de nombreux secteurs. Les échangeurs à blocs soudés sont utilisés pour la pasteurisation et le refroidissement dans les usines agroalimentaires. Ils optimisent également le fonctionnement des chambres froides et permettent de réaliser jusqu'à 25 % d'économies d'énergie. Les échangeurs à plaques sont principalement utilisés dans l'industrie agroalimentaire, notamment pour la pasteurisation du lait et la fabrication de produits laitiers. Leur conception démontable facilite le nettoyage et contribue à une meilleure hygiène. On les retrouve également dans les systèmes de chauffage, ventilation et climatisation (CVC). Ils permettent un gain de place et une efficacité accrue. Ces deux types d'échangeurs contribuent au transfert de chaleur dans de nombreux secteurs industriels.

Avantages et inconvénients des échangeurs de chaleur à blocs et plaques soudés

Échangeur de chaleur à bloc soudé : avantages et inconvénients

Vous pouvez compter sur unéchangeur de chaleur à blocs soudésLorsque la robustesse et la sécurité sont essentielles, ce type d'échangeur de chaleur utilise des plaques soudées pour créer des canaux résistants. L'absence de joints réduit considérablement les risques de fuites. Il offre un transfert de chaleur élevé, même avec des fluides agressifs. Les échangeurs de chaleur à blocs soudés sont particulièrement adaptés aux applications où les échangeurs à calandre et tubes peuvent présenter des défaillances. Ces unités supportent parfaitement les hautes pressions et températures. Leur entretien est peu fréquent et le remplacement des joints est inutile.

Voici les principaux avantages et inconvénients :

Conseil : Choisissez des échangeurs de chaleur à blocs soudés pour les applications difficiles où les fuites sont inacceptables.

Échangeur de chaleur à plaques : avantages et inconvénients

Les échangeurs de chaleur à plaques offrent de nombreux avantages. Ils permettent un transfert de chaleur élevé dans un espace réduit. Leur ouverture et leur nettoyage sont aisés. Le nombre de plaques est modulable selon vos besoins. À l'achat, les échangeurs à plaques sont plus économiques que les échangeurs à blocs soudés ou les échangeurs tubulaires. Vous réalisez ainsi des économies substantielles, notamment pour les projets à budget limité. De plus, ils offrent une efficacité énergétique élevée et des coûts de maintenance réduits.

Cependant, il convient de rester vigilant face à certains problèmes. L'encrassement des plaques peut survenir, ce qui implique un nettoyage fréquent. La corrosion peut provoquer des fuites ; il est donc essentiel de choisir des matériaux adaptés. L'étanchéité des joints est primordiale. Leur défaillance peut entraîner des fuites et une perte d'efficacité. Des contrôles réguliers et l'utilisation de matériaux de qualité permettent de prévenir ces problèmes. Les échangeurs de chaleur à plaques jointées nécessitent une attention particulière par rapport aux échangeurs à plaques soudées ou brasées.

Voici une liste rapide des problèmes de maintenance courants :

• Encrassement

• Corrosion

• défaillances des joints et des garnitures

• Problèmes opérationnels

Vous pouvez atténuer ces problèmes en :

1. Nettoyer les assiettes souvent.

2. Vérification des joints et des garnitures.

3. Faire fonctionner l'appareil correctement.

Remarque : Les échangeurs de chaleur à plaques conviennent à de nombreuses applications, mais il est nécessaire d’assurer un nettoyage et des contrôles réguliers.

Les échangeurs de chaleur à plaques peuvent remplacer les échangeurs de chaleur à calandre dans les secteurs de l'agroalimentaire, du CVC et en remplacement des échangeurs tubulaires. Ils offrent flexibilité et facilité d'entretien, mais nécessitent une gestion de la maintenance.

Vous devez choisir un échangeur de chaleur adapté à votre application. Les blocs soudés sont idéaux pour les hautes pressions et les fluides puissants. Ils sont également performants dans les environnements difficiles. Les modèles à plaques conviennent aux fluides non gazeux. Ils sont faciles à nettoyer. Le tableau ci-dessous explique pourquoi les blocs soudés sont adaptés aux applications exigeantes :

Voici quelques conseils pour choisir un échangeur de chaleur :

• Vérifiez les besoins de votre système.

• Assurez-vous que le fluide corresponde au matériau approprié.

• Pensez à l'espace, à la manière de l'entretenir et à la sécurité.

FAQ

Quelle est la principale différence entre les échangeurs de chaleur à blocs soudés et les échangeurs à plaques ?

bloc soudéCes unités sont constituées de plaques soudées et ne comportent pas de joints. Les échangeurs de chaleur à plaques sont équipés de joints entre chaque plaque. Les blocs soudés sont adaptés aux applications exigeantes. Les modèles à plaques sont faciles à nettoyer.

Comment choisir le bon échangeur de chaleur pour mon système ?

Vous devez tenir compte du type de fluide. Vérifiez la pression et la température requises. Choisissez un modèle à plaques pour un nettoyage facile. Optez pour un bloc soudé si vous avez besoin de robustesse pour les fluides difficiles à traiter.

Est-il possible de nettoyer facilement un échangeur de chaleur à blocs soudés ?

Le nettoyage s'effectue à l'aide d'outils spécifiques. Contrairement à un modèle à plaque, il ne s'ouvre pas. Le nettoyage est plus long, mais les joints ne sont pas à changer.

Les échangeurs de chaleur à plaques sont-ils sans danger pour les fluides agressifs ?

Les échangeurs de chaleur à plaques sont plus performants avec des fluides non agressifs. Les fluides agressifs peuvent endommager les joints et provoquer des fuites. Les échangeurs à blocs soudés sont plus adaptés aux produits chimiques puissants.

Quels secteurs industriels utilisent ces échangeurs de chaleur ?
