Rôles critiques des échangeurs de chaleur à plaques dans les industries modernes

De nombreuses industries nécessitent un contrôle précis de la température, souvent obtenu en utilisant desÉchangeurs de chaleur Plate (phes). Ils transfèrent la chaleur entre deux fluides en utilisant des plaques métalliques minces et ondulées empilées ensemble. Les fluides chauds et froids circulent dans des canaux alternatifs, permettant un échange rapide de chaleur sans mélange. Cette conception offre d'excellentes performances thermiques dans un boîtier compact, économisant de l'énergie et de l'espace par rapport aux échangeurs traditionnels. Leur adaptabilité et leur efficacité font des PHEs une solution incontournable pour les défis thermiques industriels modernes, soulignant leur importance dans les industries de la fabrication, de l'énergie et de l'environnement.

1. Huile et gaz : Gérer la chaleur dans des environnements difficiles

L'industrie pétrolière et gazière fonctionne dans des conditions extrêmes, impliquant des pressions élevées, des températures élevées et des milieux souvent corrosifs. Une gestion thermique efficace est primordiale pour la sécurité, l'optimisation des processus et la récupération d'énergie. Les échangeurs de chaleur à plaques trouvent des applications critiques ici, notamment :

· Traitement du pétrole brut : Préchauffage du pétrole brut avant qu ' il entre dans les colonnes de distillation et refroidissement ultérieur de diverses fractions raffinées comme le naphte, le kérosène et le diesel.

· Traitement du gaz : Refroidissement du gaz naturel comprimé pour éliminer les liquides (contrôle du point de rosée), refroidissement interstadiel dans la compression en plusieurs étapes, et récupération de chaleur vitale dans les unités de traitement des amines utilisées pour éliminer le H2S et le CO2 (édulcorant gazeux).

Production de GNL : Intégré dans les étapes de pré - refroidissement de la liquéfaction, aidant à amener efficacement le gaz naturel à sa température de liquéfaction cryogénique.

· Opérations de raffinerie : Large utilité dans le refroidissement des flux d'hydrocarbures, la condensation des vapeurs aériennes des fractionneurs et des réacteurs, les tâches de rebullition et la récupération de la chaleur précieuse des fluides de processus chauds pour préchauffer l'eau d'alimentation de la chaudière ou d'autres flux.

la capacité dePHES industrielsDes conceptions particulièrement robustes comme les échangeurs de chaleur à plaques entièrement soudés, pour gérer des conditions de processus exigeantes (cycles de haute pression / température, fluides potentiellement encrasseurs) tout en offrant des performances thermiques supérieures les rend inestimables. La récupération thermique efficace utilisant les échangeurs de chaleur à plaques soudées HT-Bloc se traduit directement par une réduction de la consommation de carburant et des coûts d'exploitation, un facteur économique et environnemental clé dans cette industrie gourmand en énergie. Explorez des solutions adaptées à ce secteur àSolutions d'échange de chaleur pour l'industrie pétrolière et gazière.

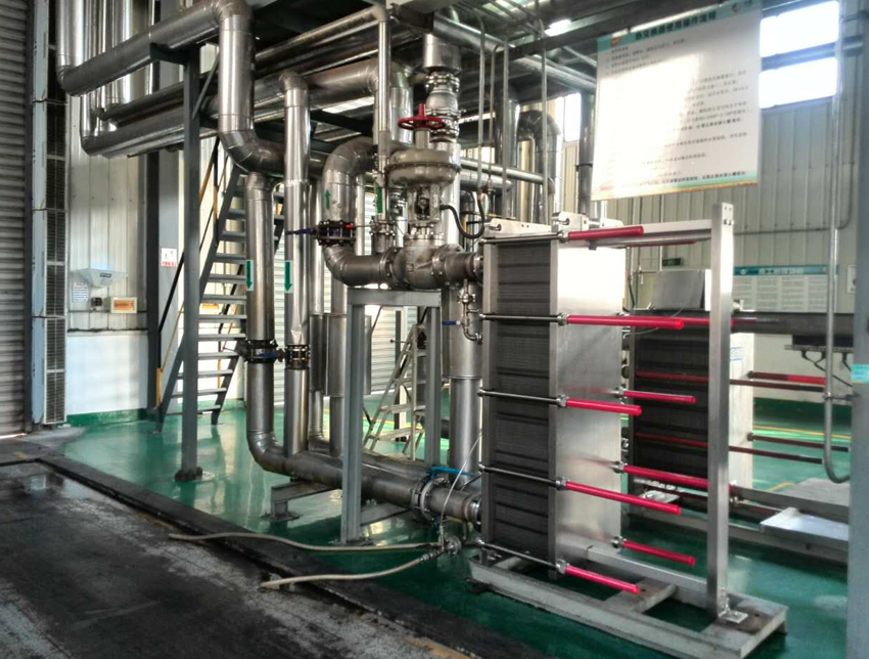

2. Industrie chimique : précision et durabilité

Le traitement chimique implique une myriade de réactions, de séparations et d'étapes de conditionnement, la plupart nécessitant un contrôle méticuleux de la température pour le rendement, la sélectivité et la sécurité.Plaque type échangeur de chaleur fournit la précision et l'efficacité nécessaires pour :

Réactifs / produits de chauffage et de refroidissement : Contrôle précis des températures d'entrée du réacteur, gestion de la chaleur de réaction exothermique et refroidissement sûr des produits finaux à des températures de stockage ou de traitement en aval.

· Condensation de vapeur : Condensation efficace des vapeurs aériennes provenant des colonnes de distillation, des réacteurs ou des évaporateurs, souvent dans des conditions de vide où une faible chute de pression est cruciale.

· Récupération du solvant : Récupération de la chaleur dans les boucles d'extraction par solvant et condensation efficace des solvants évaporés pour la réutilisation, minimisant les pertes de solvant et l'apport énergétique.

· Traiter les médias agressifs : Utilisation de matériaux de plaque spécialisés (par ex. Titane, Hastelloy C - 276, SMO 254, tantale) permet aux PHEs de manipuler en toute sécurité les acides, bases, chlorures et autres produits chimiques difficiles. Les applications couvrent les produits chimiques en vrac (ammoniac, acide sulfurique), les produits pétrochimiques (oléfines, aromatiques), les polymères, les produits pharmaceutiques et les oléochimiques (acides gras, esters). La forte volonté de l'industrie d'intensifier les processus - atteindre un débit et une efficacité plus élevés avec des équipements plus petits et plus intégrés - favorise fortement la nature intrinsèquement compacte et efficace des PHE par rapport aux équipements de transfert de chaleur traditionnels. Découvrez des applications chimiques spécifiques auSolutions d'échange de chaleur pour l'industrie chimique.

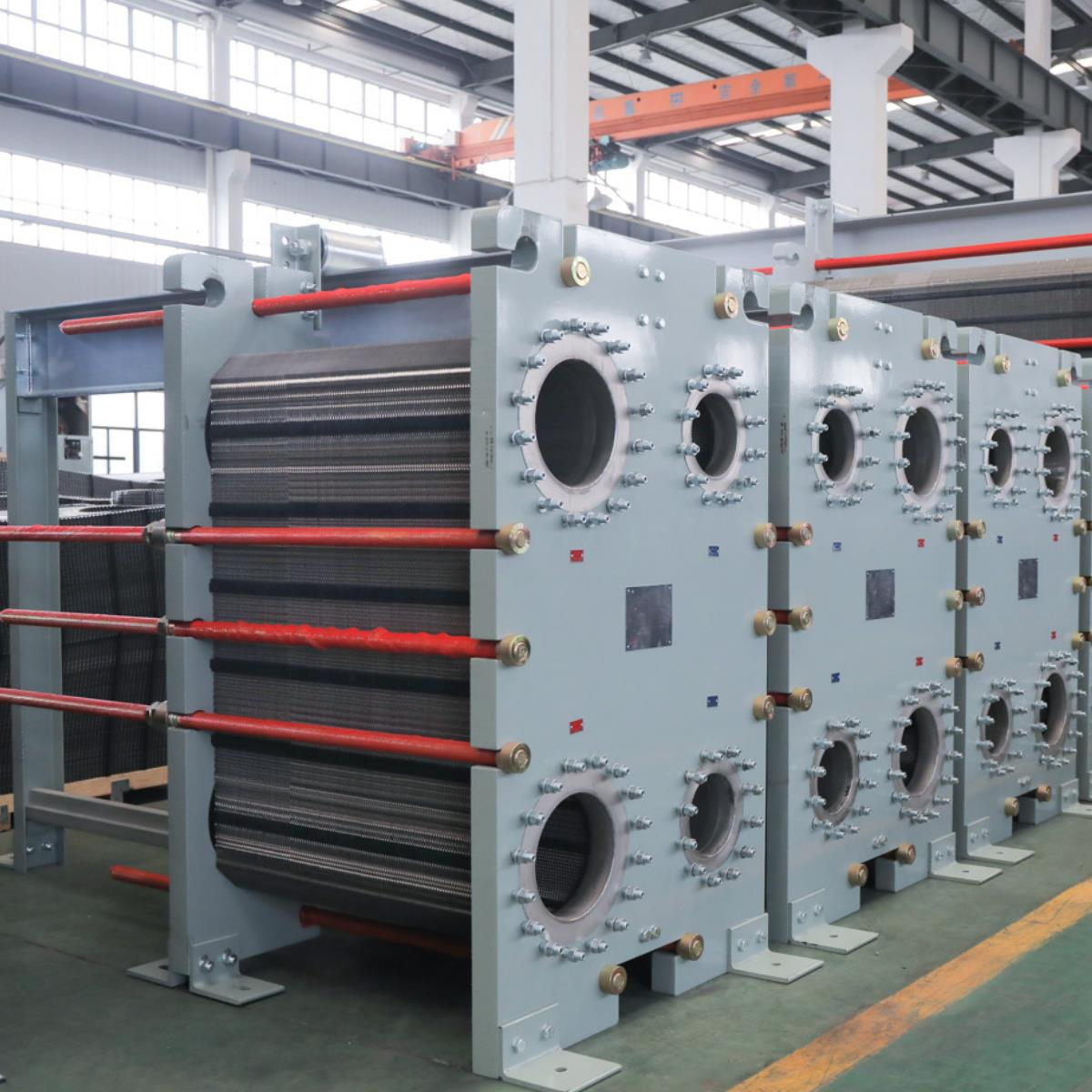

3. La métallurgie : construite pour les extrêmes

Les processus métallurgiques impliquent souvent une génération de chaleur extrême, des exigences de refroidissement agressives et des environnements chimiquement difficiles.Échangeur de chaleur de type plaque démontrer leur résilience et leur efficacité dans des applications telles que :

· Refroidissement du four : Fournir un refroidissement essentiel en boucle fermée pour les composants critiques des fourneaux à arc électrique (EAF), des fourneaux à induction et des hauts fourneaux, en protégeant les panneaux, les électrodes et les éléments structurels contre la surchauffe.

· Opérations d'extinction : Refroidissement efficace des huiles de trempe ou de l'eau utilisées pour le traitement thermique des métaux tels que l'acier et l'aluminium, assurant des propriétés métallurgiques cohérentes.

· Chauffage / refroidissement : Gestion des températures dans les lignes de décapage (bains acides pour le nettoyage des surfaces) et dans les bains de galvanoplastie ou d'anodisation où la température précise influence la qualité du revêtement.

· Hydrométallurgie : Contrôle des températures dans les circuits de lixiviation (dissolution des métaux à partir de minerais) et les circuits d'électrolytes pendant les processus d'électroréfinage ou d'électroraffinage.

La stabilité requise dans ces applications nécessite souvent des conceptions PHE soudées ou semi-soudables capables de gérer des températures élevées, des chocs thermiques et des fluides potentiellement encrasseurs ou abrasifs (par exemple, eau de refroidissement avec une teneur élevée en solides). En savoir plus sur les défis métallurgiques de l'échange de chaleur àSolutions d'échange de chaleur pour l'industrie métallurgique.

4. Les énergies renouvelables : alimenter la transition

Alors que le monde passe à des sources d'énergie durables,Plaque échangeur de chaleur jouent un rôle crucial, souvent facilitateur, dans l'optimisation de l'efficacité et de la viabilité économique de ces technologies vertes :

· Énergie géothermique: Extraire de la chaleur utile de la saumure géothermique (eau chaude / vapeur souterraine) pour chauffer l'eau douce pour les systèmes de chauffage district ou pour vaporiser un fluide de travail dans les unités de production d'énergie à cycle organique de Rankine (ORC).

· solaire thermique : Transfert efficace de la chaleur collectée par les panneaux solaires (plaques plates ou concentrées) vers les réservoirs de stockage thermique ou directement vers les systèmes de distribution d'eau chaude ou de chauffage de l'espace.

· Production de biocarburants ; Contrôler les températures pendant les étapes critiques telles que le prétraitement des matières premières de la biomasse, l'hydrolyse enzymatique, la fermentation (maintien de l'activité microbienne optimale) et la distillation pour la purification de l'éthanol ou du biodiesel.

· Gestion thermique des batteries : S'assurer que les systèmes de stockage d'énergie de batterie à grande échelle (BESS) fonctionnent dans leur fenêtre de température optimale pour les performances, la sécurité et la longévité, souvent en utilisant des circuits de refroidissement liquide incorporant des PHEs.

· Valorisation de la chaleur : Capturer la chaleur résiduelle de faible teneur (basse température) provenant des processus industriels, des centres de données ou même des eaux usées, et utiliser les PHE conjointement avec des pompes à chaleur pour améliorer cette énergie pour des applications de chauffage utiles. Un transfert efficace de chaleur est absolument fondamental pour l'équilibre énergétique global et la faisabilité économique de nombreux systèmes d'énergie renouvelable et durable. Voir comment les PHEs contribuent àSolutions d'échange de chaleur pour l'industrie des nouvelles énergies.

5. Protection de l'environnement : des solutions efficaces et durables

La réglementation environnementale et l'accent croissant mis sur la durabilité nécessitent une gestion efficace des ressources, en particulier en ce qui concerne le traitement de l'eau et la récupération d'énergie des flux de déchets. Les échangeurs de chaleur à plaques sont des technologies clés dans :

· Récupération de la chaleur des eaux usées : Extraire de l'énergie thermique précieuse des eaux usées municipales ou industrielles traitées avant leur rejet, réduisant considérablement l'énergie nécessaire au chauffage de l'eau douce entrant ou d'autres processus.

· Traitement des boues : Chauffage des boues pour la digestion anaérobie (pour améliorer la production de biogaz) ou le refroidissement après des processus d'hydrolyse thermique ; également utilisé dans les applications de séchage des boues.

· Condensation des gaz de combustion : Récupération de la chaleur sensible et latente des gaz de combustion des chaudières ou des incinérateurs en les refroidissant en dessous du point de rosée de l'eau, augmentant considérablement l'efficacité globale du système et récupérant potentiellement l'eau condensée.

Refroidissement des effluents industriels : Réduire la température des rejets industriels chauds pour se conformer à la réglementation environnementale avant leur rejet dans les rivières ou les égouts. Ces applications impliquent souvent des fluides difficiles avec un potentiel d'encrassement, mais la haute efficacité de l'échangeur de chaleur à plaques soudées à large espace dans la valorisation de la chaleur résiduelle en fait des outils indispensables pour des opérations industrielles durables. Trouver des solutions pour des applications environnementalesSolutions d'échange de chaleur pour l'industrie de la protection de l'environnement.

6. Industrie offshore : Compact et résistant à la corrosion

L'espace et le poids sont toujours des contraintes critiques sur les plates-formes pétrolières et gazières offshore, les FPSO (Floating Production Storage and Offloading Units) et autres navires. L'empreinte intrinsèquement compacte et le rapport efficacité / poids élevé des échangeurs de chaleur à plaques offrent des avantages significatifs dans cet environnement exigeant :

· Systèmes de refroidissement centraux : Utilisation de l'eau de mer facilement disponible pour refroidir divers systèmes embarqués (moteurs, hydraulique, CVC) via une boucle intermédiaire fermée d'eau douce ou de glycol, protégeant les équipements sensibles de l'exposition directe à l'eau de mer corrosive. Les plaques en titane PHEs sont standard pour le côté de l'eau de mer

· Moteur refroidissant : Fournir un refroidissement fiable pour les circuits d'eau de jaquette et d'huile de lubrification des moteurs de propulsion principaux et des générateurs diesel auxiliaires.

Refroidissement hydraulique et lubrifiant : Maintenir des températures de fonctionnement optimales pour les machines essentielles telles que les grues, les treuils et les propulseurs.

· Systèmes HVAC : Servir de condenseurs ou d'évaporateurs dans les systèmes de climatisation et fournir de l'eau chaude pour les modules d'hébergement. La sélection des matériaux (titane, SMO 254) et la conception économiseur d'espace sont cruciales pour assurer la fiabilité à long terme dans un environnement marin dur et corrosif. Découvrez des solutions offshoreSolutions d'échange de chaleur pour l'industrie offshore.

7. Aliments et boissons : propres, précises, fiables

Peut - être l'une des applications les plus visibles et critiques, l'industrie de l'alimentation et des boissons repose fortement sur les échangeurs de chaleur à plaques spécialement conçus pour un fonctionnement hygiénique et un contrôle thermique précis :

· Pasteurisation et stérilisation ; Chauffage rapide des produits tels que le lait, le jus, la bière, le vin, les soupes et les sauces pour tuer les micro-organismes, suivi d'un refroidissement rapide pour préserver la qualité, la saveur et la valeur nutritionnelle (par exemple, Haute température à court temps - HTST, traitement ultra-haute température - UHT). Les PHEs multi-sections intègrent souvent la régénération, en utilisant le produit chaud sortant pour préchauffer le produit froid entrant, économisant ainsi une énergie significative.

· Le refroidissement : Refroidissement rapide et efficace du moût bouilli (bière non fermentée) jusqu'à la température optimale pour la levure dans les brasseries, une étape essentielle pour contrôler la fermentation.

· Transformation des produits laitiers : Essentiel pour le refroidissement de la réception du lait, le chauffage / refroidissement de la crème pour la séparation, le contrôle de la température d'incubation du yaourt et la pasteurisation du lait de fromage.

· Chauffage / refroidissement des jus et boissons : Ajustement des températures pour les processus de clarification, de désaération, de remplissage et de carbonation.

Échangeur de chaleur spécial « de qualité alimentaire » dispose de plaques en acier inoxydable hautement polies (finition de surface Ra faible), connexions de pince hygiéniques (par exemple, Tri-Clamp), joints conformes à la FDA, et sont spécialement conçus pour un nettoyage facile et efficace en place (CIP) et une stérilisation en place (SIP). La manipulation douce du produit (faible contrainte de cisaillement) et le traitement thermique précis et uniforme fourni par les PHEs sont essentiels pour maintenir les saveurs, les textures, les couleurs et l'intégrité nutritionnelle délicates des produits alimentaires et de boissons. Voir les applications spécifiques aux alimentsSolutions d'échange de chaleur pour l'industrie alimentaire.

8. Génération d'énergie : refroidissement auxiliaire fiable

Les centrales thermiques à grande échelle (charbon, gaz, nucléaire) et les unités de chauffage et d'électricité combinées (CERP) de petite taille nécessitent des systèmes de refroidissement fiables et efficaces pour des performances, une sécurité et une longévité optimales. Les échangeurs de chaleur à plaques remplissent des rôles auxiliaires critiques :

· Systèmes de turbine : Refroidissement de l'huile de lubrification vitale pour les roulements dans les grandes turbines à vapeur et à gaz, ainsi que les systèmes de refroidissement des générateurs.

· Circuit fermé de refroidissement : Créer une boucle de barrière intermédiaire (en utilisant de l'eau traitée de haute qualité) pour refroidir les composants critiques, les isolant des sources d'eau de refroidissement brutes potentiellement corrosives ou sales (rivière, lac, mer). Cela protège les équipements coûteux comme les générateurs ou les transformateurs.

Condensateur de refroidissement : Utilisé dans les petites centrales électriques ou les cycles géothermiques ORC comme condensateur principal, ou dans le cadre de boucles de refroidissement secondaires dans les plus grandes centrales.

Réseaux de chauffage de district : Agir en tant qu ' échangeur de chaleur d'interface, transférant efficacement la chaleur du cycle de vapeur ou du système de récupération des gaz de combustion de la centrale électrique à l'eau circulant dans le réseau municipal de chauffage. Les débits élevés, l'efficacité thermique, la faible chute de pression et la fiabilité inébranlable sont des considérations de conception primordiales dans ce secteur. Découvrez les solutions de l'industrie de l'énergieSolutions d'échange de chaleur pour l'industrie de l'énergie.

9. HVAC & réfrigération : efficacité quotidienne

Bien qu 'il ne soit pas détaillé dans les pages liées spécifiques, il est impossible de discuter des applications PHE de manière exhaustive sans mentionner le vaste secteur du chauffage, de la ventilation, de la climatisation et de la réfrigération (HVAC & R). Ici, les PHEs (très souvent échangeurs de chaleur à plaques soudées compacts - BPHEs, mais aussi les types joints PHE) sont des composants fondamentaux :

· Chillers : Agir comme évaporateurs hautement efficaces (eau de refroidissement / saumure) et condenseurs (rejetant la chaleur à l'eau de refroidissement ou à l'air ambiant via une boucle de fluide).

· Pompes à chaleur : Faciliter le transfert réversible de chaleur entre les circuits de réfrigérants et les circuits d'eau ou de saumure pour les fonctions de chauffage et de refroidissement.

· Sous-stations de chauffage / refroidissement : Servant d'interface dans les bâtiments, transférant efficacement l'énergie thermique entre le réseau énergétique principal du district et le système de chauffage ou de refroidissement interne du bâtiment.

· Refroidissement du Data Center :Fournir des solutions de refroidissement liquide efficaces, soit directement pour refroidir les serveurs, soit dans le cadre de boucles de refroidissement d'installations plus grandes, où l'efficacité de l'espace et de l'énergie sont critiques.
Leur compacité, leur performance thermique élevée et leur faible charge de fluide frigorigène contribuent de manière significative aux cotes d'efficacité énergétique (comme EER, SEER, COP) des systèmes HVAC & R modernes.

Questions communes adressées

Pourquoi choisir PHEs sur les échangeurs Shell & Tube ?

Le choix dépend souvent des besoins spécifiques de l'application. Les PHEs offrent généralement une efficacité thermique significativement plus élevée (valeurs U 3 à 5 fois plus élevées), ce qui se traduit par une empreinte physique beaucoup plus petite et un poids plus faible pour le même service thermique. Ils induisent généralement une turbulence plus élevée, ce qui entraîne une faible tendance à l'encrassement dans de nombreux services, et les types joints permettent un démontage facile pour l'inspection et le nettoyage. Cependant, les échangeurs à coque et tubes traditionnels peuvent généralement gérer des pressions et des températures beaucoup plus élevées, sont souvent considérés comme plus stables pour les fluides fortement encrassants ou à haute viscosité, et peuvent être conçus avec des passages d'écoulement plus grands pour minimiser la chute de pression dans les services de gaz.

Les PHEs sont-ils adaptés à des températures et des pressions élevées ?

Cela dépend essentiellement du type de PHE. Les PHE standard ont des limites de pression et de température déterminées par la conception du cadre et, plus important encore, par le matériau du joint élastomère (par exemple, NBR jusqu'à ~ 110 ° C, EPDM jusqu'à ~ 150 ° C, Viton jusqu'à ~ 180 ° C). Les PHEs brasés (où les plaques sont brasées au four, typiquement avec du cuivre) éliminent les joints et peuvent gérer des pressions et des températures plus élevées (souvent 30 - 45 bar), courantes dans la réfrigération. Les PHEs soudés (en utilisant le soudage au laser ou au plasma) offrent la plus haute intégrité, capables de gérer des pressions très élevées (plus de 100 bar) et des températures (jusqu'à 350 ° C ou plus, selon le métal), ce qui les rend adaptés aux tâches pétrolières / gazières, chimiques et utilitaires à haute température.

Qu 'est-ce qui rend les PHEs idéaux pour la transformation des aliments ?

Leur conception facilite un chauffage et un refroidissement précis et rapides avec un temps de séjour minimal, essentiel pour préserver la qualité du produit et minimiser la dégradation thermique. Plus important encore, ils peuvent être fabriqués selon des normes d'hygiène strictes en utilisant des matériaux approuvés par la FDA (plaques d'acier inoxydable, composés d'étanchéité spécifiques), présentant des surfaces hautement polies (faibles valeurs de Ra) pour empêcher l'adhésion microbienne, et conçus pour des protocoles efficaces de nettoyage en place (CIP) et de stérilisation en place (SIP), assurant la sécurité alimentaire et la conformité réglementaire.

Choisir la solution d'échange de chaleur la plus efficace est crucial pour améliorer les performances et réduire les coûts d'exploitation de tout processus thermique. Comprendre les différentes applications et les avantages fondamentaux des échangeurs de chaleur à plaques est une première étape vitale.

Shanghai Heat Transfer Equipment Co., Ltd. Ltd. est spécialisée dans la conception, la fabrication, l'installation et l'entretien d'échangeurs de chaleur à plaques et de systèmes complets de transfert de chaleur.

Si vous avez besoin de plus de consultation et de discussion, n'hésitez pas à Contactez nous.

E-mail : info@shphe.com

WhatsApp / cellulaire : 86 15 201818405
