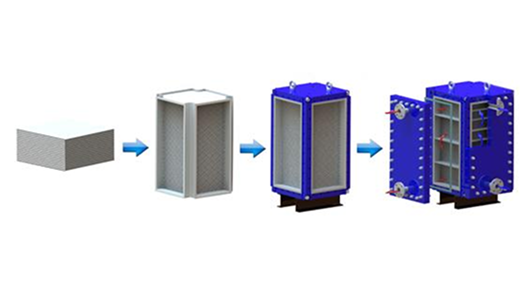

Éléments essentiels du programme d'entretien des échangeurs de chaleur pour une efficacité optimale

Un succèsprogramme d'entretien des échangeurs de chaleurgarantit une fiabilité opérationnelle constante et une efficacité optimale. Cette stratégie proactive repose sur plusieurs piliers essentiels :

• Inspections régulières :Les techniciens effectuent des contrôles réguliers pour détecter l'encrassement, la corrosion et les fuites avant qu'ils ne s'aggravent.

• Nettoyage systématique :Les protocoles établis rétablissent des performances de transfert de chaleur optimales.

• Réparations préventives :Les mesures planifiées prolongent la durée de vie des équipements et préviennent les pannes inattendues.

Tâches de maintenance essentielles pour des performances optimales

Une approche proactive de la maintenance est fondamentale pour assurer la santé et l'efficacité à long terme deéchangeurs de chaleurCela implique un cycle rigoureux d'inspection, de surveillance et de nettoyage. Ces tâches essentielles permettent aux opérateurs de détecter rapidement toute dégradation des performances et de prendre les mesures correctives nécessaires pour rétablir un fonctionnement optimal, évitant ainsi des arrêts de production coûteux et prolongeant la durée de vie des équipements.

Inspections planifiées et surveillance des performances

Les inspections régulières sont la pierre angulaire de tout programme efficace de maintenance des échangeurs de chaleur. Elles fournissent les données essentielles permettant d'évaluer l'état des équipements et d'anticiper les pannes potentielles. Une stratégie d'inspection complète associe des contrôles opérationnels de routine à des méthodes de contrôle non destructif (CND) avancées.

Les opérateurs doivent surveiller en permanence les indicateurs clés de performance (KPI), tels que la température du fluide et les pertes de charge. Une augmentation progressive de la perte de charge ou une diminution de la température de sortie signalent souvent un encrassement ou un blocage interne. L'imagerie thermique offre une méthode performante et non invasive pour contrôler les performances. Elle évalue la répartition de la chaleur dans l'échangeur, révélant rapidement les anomalies qui indiquent un fonctionnement inefficace ou un colmatage interne.

Pour une analyse plus approfondie, notamment lors des arrêts planifiés, les techniciens utilisent plusieurs techniques CND pour évaluer l'intégrité interne des tubes et autres composants.

• Inspection visuelle :Il s'agit de la méthode la plus simple. Les techniciens ouvrent l'appareil et vérifient visuellement la présence de signes évidents de dommages, tels que la corrosion, des piqûres ou des fuites visibles. De petites caméras et des endoscopes vidéo peuvent être insérés dans les tubes pour inspecter l'état de la surface interne.

• Contrôle par courants de Foucault (ECT) :Cette technique courante utilise l'induction électromagnétique pour détecter les défauts. Une sonde est insérée dans un tube et repère les variations de sa paroi, identifiant ainsi des problèmes tels que la corrosion, l'érosion et les fissures sans endommager le composant.

• Contrôle par ultrasons (UT) :Cette méthode utilise des ondes sonores à haute fréquence pour mesurer l'épaisseur de la paroi des tubes et localiser les défauts. Une méthode spécifique de contrôle par ultrasons, le système d'inspection rotatif interne (IRIS), est particulièrement efficace pour tous les types de matériaux. Elle fournit une représentation visuelle de la paroi du tube, indiquant clairement la taille et l'emplacement de tout défaut interne ou externe.

Ces méthodes avancées permettent un diagnostic précis de l'état de l'échangeur.

Un test d'étanchéité à l'hélium peut également être effectué sur l'ensemble de l'appareil afin de confirmer rapidement la présence d'une fuite. Si une fuite est détectée, les techniciens peuvent alors tester chaque tube individuellement pour en localiser la source exacte.

Nettoyage systématique pour lutter contre l'encrassement

L'encrassement est l'accumulation de matières indésirables sur les surfaces d'échange thermique. Cette accumulation forme une couche isolante, créant une résistance thermique qui dégrade le coefficient de transfert thermique et réduit l'efficacité. Une stratégie de nettoyage systématique est essentielle pour lutter contre ce problème courant. Le choix de la méthode de nettoyage dépend du type d'encrassement, de la conception de l'échangeur de chaleur et des matériaux de construction.

La sécurité avant tout !Le nettoyage chimique exige le respect strict des protocoles de sécurité. Il est impératif d'isoler et de dépressuriser l'appareil, de le laisser refroidir, puis de le vidanger complètement. Les techniciens doivent porter un équipement de protection individuelle (EPI) approprié, notamment des gants et des lunettes de sécurité, et veiller à ce que la zone de travail soit bien ventilée.

Les deux principales méthodes de nettoyage sont le nettoyage hydrodynamique et le nettoyage chimique.

Hydrodécapage (Jet d'eau à haute pression)Ce procédé mécanique utilise de l'eau à haute pression pour éliminer physiquement les dépôts. Il est particulièrement efficace pour enlever le tartre tenace et autres encrassements résistants.

• Avantages :Non abrasif, il préserve les matériaux de l'échangeur. De plus, il est respectueux de l'environnement, puisqu'il n'utilise que de l'eau.

• Considérations :Ce procédé nécessite un approvisionnement important en eau et génère une quantité considérable d'eaux usées, qui doivent être contenues et gérées correctement.

Nettoyage chimiqueCette méthode consiste à faire circuler une solution chimique dans l'échangeur de chaleur afin de dissoudre les dépôts. Elle est particulièrement efficace contre le tartre et les dépôts de calcium dus à l'eau dure.

• Avantages :Il permet de nettoyer des zones difficiles d'accès par des méthodes mécaniques. Différentes techniques, comme le trempage ou la circulation, peuvent être utilisées.

• Considérations :Les produits chimiques doivent être compatibles avec les matériaux de l'échangeur (par exemple, certains acides attaquent l'aluminium) afin d'éviter tout dommage. Le procédé peut également générer d'importants volumes de produits chimiques usés qui nécessitent une neutralisation et un traitement approprié, ce qui pose des problèmes environnementaux.

Le choix du protocole de nettoyage approprié garantit que les surfaces d'échange thermique sont remises en parfait état, optimisant ainsi les performances thermiques et l'efficacité opérationnelle.

Stratégies clés pour prévenir les défaillances courantes

Au-delà du nettoyage de routine, un nettoyage robusteéchangeur de chaleurLe programme de maintenance prévient activement les pannes courantes. Cela nécessite des stratégies pour atténuer les causes profondes de la dégradation et effectuer des réparations en temps opportun avant qu'elles n'entraînent des pannes catastrophiques.

Lutte contre l'encrassement, la corrosion et l'érosion

L’encrassement, la corrosion et l’érosion constituent les principales menaces pour l’intégrité des échangeurs de chaleur. L’encrassement se manifeste de plusieurs façons, réduisant ainsi l’efficacité thermique. Les types courants incluent :

1. Encrassement par tartre :Des dépôts minéraux comme le carbonate de calcium précipitent à partir du fluide.

2. Encrassement particulaire :Les matières en suspension, comme le sable ou la rouille, se déposent sur les surfaces.

3. Encrassement par réaction chimique :Des réactions chimiques indésirables créent des couches de dépôt.

4. Encrassement biologique :Des micro-organismes comme les algues et les bactéries s'accumulent.

La corrosion dégrade les matériaux de l'échangeur. Les techniciens peuvent lutter contre la corrosion galvanique en installant des anodes sacrificielles, souvent en zinc ou en aluminium, dans les boîtes à eau de l'échangeur. Ces anodes se corrodent de manière sélective, protégeant ainsi les composants les plus critiques comme les plaques tubulaires et les extrémités des tubes. L'érosion, causée par des vitesses de fluide élevées ou des particules abrasives, use les surfaces métalliques au fil du temps et nécessite une surveillance attentive de l'exploitation.

Mise en œuvre de mesures de réparation préventive

Les réparations préventives permettent de régler les problèmes mineurs avant qu'ils ne s'aggravent. Le bouchage des tubes est une mesure courante et efficace pour gérer les fuites isolées.

Conseil de pro :Il est essentiel, et c'est une bonne pratique, de purger un tube en le perçant avant de le boucher. Cette étape permet de libérer toute pression ou substance chimique emprisonnée, évitant ainsi les risques d'éclatement du bouchon et garantissant une étanchéité parfaite.

Les techniciens choisissent le type de bouchon, conique ou mécanique par exemple, en fonction de la pression de service du système. Après l'installation, ils doivent documenter la réparation en créant un schéma des bouchons. Ce document répertorie l'emplacement et le nombre de tubes bouchés, fournissant ainsi des données précieuses pour évaluer l'état général du faisceau et planifier les interventions futures.

Élaboration d'un programme de maintenance des échangeurs de chaleur performant

Un véritable succèséchangeur de chaleurLe programme de maintenance ne se limite plus aux réparations ponctuelles et adopte une approche structurée et fondée sur les données. Cette structure repose sur deux éléments essentiels : la définition d’un calendrier de maintenance adapté et la documentation rigoureuse de toutes les interventions. Ces éléments interagissent pour créer un cycle d’amélioration continue, garantissant une fiabilité à long terme et des performances optimales.

Détermination de la fréquence de maintenance

L'une des questions les plus fréquentes que se posent les exploitants est : « À quelle fréquence faut-il entretenir nos échangeurs de chaleur ? » Il n'existe pas de réponse unique. La fréquence optimale dépend d'une combinaison spécifique de spécifications de conception, de conditions d'exploitation et de facteurs économiques. Au lieu de se fier à une date fixe, les techniciens devraient baser leurs interventions sur les données de performance et une planification stratégique.

Plusieurs facteurs clés permettent de déterminer l'intervalle de nettoyage idéal :

• Tolérance pour les salissures :Les concepteurs définissent une marge d'encrassement, qui correspond à la quantité maximale de dépôts qu'un appareil peut tolérer avant que ses performances ne soient significativement compromises. Les techniciens surveillent l'état de l'échangeur par rapport à ce seuil afin de planifier un nettoyage préventif.

• Coût de l'opération :L'encrassement augmente directement les coûts d'exploitation. Il contraint les pompes à travailler davantage et peut réduire la production. La décision de nettoyer implique de mettre en balance le coût de la baisse d'efficacité et celui des pertes de production lors d'un arrêt pour maintenance.

• Planification du cycle de production et des temps d'arrêt :Une planification intelligente minimise les perturbations opérationnelles. L'alignement des activités de maintenance sur les arrêts planifiés des installations, les périodes de faible production ou les jours fériés permet d'éviter les temps d'arrêt inutiles et les pertes de revenus.

Les paramètres de fonctionnement influent fortement sur le taux de dégradation. Un contrôle précis de la vitesse et du profil d'écoulement du fluide permet d'éviter le dépôt de particules et de minéraux sur les surfaces d'échange thermique.

• Vitesse du fluide :Des débits plus élevés créent des turbulences. Ces turbulences augmentent les forces de cisaillement, ce qui contribue à déloger les dépôts et à perturber la formation de biofilms, maintenant ainsi les surfaces propres plus longtemps. L'optimisation de la vitesse de la pompe permet de maintenir cet effet autonettoyant.

• Température:De nombreux processus d'encrassement s'accélèrent à haute température. L'utilisation de fluides à des températures inférieures aux seuils critiques permet de prévenir la cristallisation et les réactions chimiques indésirables. De même, éviter les variations brusques de température contribue à prévenir la formation de dépôts durs.

En définitive, les stratégies les plus avancées utilisent des modèles prédictifs pour anticiper les besoins de maintenance. Un modèle de régression linéaire, par exemple, peut prédire le coefficient de transfert thermique global (UA) pour les mois à venir. Lorsque la valeur UA prévue atteint un seuil minimal prédéfini, le modèle déclenche une alerte de nettoyage. Dans un cas précis, un tel modèle a prédit avec exactitude la nécessité d'un nettoyage, une conclusion validée ultérieurement par des inspections internes. Les systèmes les plus sophistiqués utilisent même des jumeaux numériques – des répliques virtuelles de l'échangeur de chaleur physique – pour simuler les performances à partir de données en temps réel, permettant ainsi des prédictions précises de l'encrassement et l'optimisation des programmes de maintenance.

Note:Le tableau ci-dessus compare différents modèles prédictifs. Un coefficient de détermination (R²) élevé et une erreur absolue moyenne en pourcentage (MAPE) faible indiquent une meilleure précision du modèle. Dans cet exemple, le modèle de régression linéaire s'est avéré le plus efficace pour prédire les besoins de maintenance.

Établissement de normes de documentation et de rapports

Une documentation exhaustive est essentielle à la réussite d'un programme de maintenance. Elle transforme chaque intervention en une base de données précieuse pour la prise de décisions stratégiques. Chaque inspection, nettoyage et réparation doit être consigné en détail. Cet historique fournit des informations inestimables sur l'état des équipements, les tendances de défaillance et l'efficacité des différentes stratégies de maintenance.

Une approche moderne consiste à utiliser un système de gestion de la maintenance assistée par ordinateur (GMAO). Ce logiciel centralise toutes les informations relatives à la maintenance. Au lieu de registres papier ou de feuilles de calcul épars, une GMAO fournit un historique complet et consultable des équipements.

Par exemple, les plateformes de GMAO comme MaintBoard ou WorkTrek offrent des fonctionnalités spécialisées pour la gestion des équipements CVC et industriels, notamment les échangeurs de chaleur. Ces systèmes aident les entreprises à :

• Gérer les actifs :Conserver une base de données complète pour chaque échangeur de chaleur, comprenant les dates d'installation, les spécifications et un historique complet de la maintenance.

• Rationaliser les ordres de travail :Créer, attribuer et suivre toutes les tâches de maintenance du début à la fin, en garantissant la responsabilisation et l'exécution dans les délais.

• Planifiez la maintenance préventive :Automatisez la planification des inspections de routine, des nettoyages et des réparations préventives en fonction des heures de fonctionnement ou des dates du calendrier.

• Suivi des stocks :Gérer les pièces de rechange telles que les joints et les bouchons, en veillant à ce que les composants critiques soient en stock en cas de besoin.

• Surveiller les performances :Certains systèmes offrent une surveillance en temps réel pour suivre l'efficacité énergétique et d'autres indicateurs clés de performance, fournissant des données permettant d'affiner les programmes de maintenance.

En établissant des normes de documentation claires et en tirant parti d'un système de gestion de la maintenance assistée par ordinateur (GMAO), les organisations créent un cercle vertueux de rétroaction. Les données recueillies lors des activités de maintenance permettent d'optimiser la planification future, de justifier les décisions de réparation ou de remplacement et, en définitive, de renforcer l'ensemble du programme de maintenance des échangeurs de chaleur.

Considérations avancées pour une efficacité à long terme

Un programme de maintenance efficace des échangeurs de chaleur ne se limite pas aux tâches de routine. Il comprend des décisions stratégiques et des améliorations opérationnelles qui garantissent une fiabilité à long terme et des avantages financiers.

La décision cruciale entre réparation et remplacement

Les exploitants sont confrontés à un choix crucial : réparer ou remplacer un équipement vieillissant. La réparation, moins coûteuse à l’achat, est une solution viable pour des problèmes mineurs, comme de petites fissures sur un appareil récent. Toutefois, il ne s’agit que d’une solution temporaire.

Le remplacement, bien qu'il représente un investissement initial plus important, offre souvent un retour sur investissement significatif. Les modèles modernes à haut rendement permettent de réduire la consommation de carburant de 10 à 25 %, et de nombreuses installations amortissent le coût de la modernisation en seulement 12 à 24 mois. Une usine a ainsi constaté une réduction de 19 % de sa consommation de carburant et un retour sur investissement de 18 mois après le remplacement d'une ancienne unité. Des signes clairs de fin de vie facilitent la décision.

• Bruits inhabituels ou accumulation de suie

• Des flammes jaunes au lieu de bleues

• Corrosion visible et fissures sur les composants

Ces symptômes indiquent que le remplacement est la solution la plus prudente à long terme.

Optimisation des conditions de fonctionnement et de la qualité des fluides

Le maintien d'une efficacité optimale exige une gestion rigoureuse des paramètres de fonctionnement. Les opérateurs doivent veiller à ce que la vitesse du fluide reste dans les limites de conception, car des débits excessifs provoquent l'érosion et réduisent la durée de vie de l'équipement. De même, le fonctionnement d'un échangeur de chaleur en dehors de ses plages de température et de pression spécifiées entraîne des contraintes thermiques, une défaillance prématurée du métal et une dégradation des joints.

Un système de traitement de l'eau performant est essentiel pour protéger les surfaces internes. Les programmes efficaces utilisent des inhibiteurs de corrosion, des produits chimiques d'équilibrage du pH et une filtration latérale pour prévenir l'accumulation de tartre et minimiser la corrosion.

Le contrôle de ces variables permet d'éviter les dommages et de garantir que l'échangeur de chaleur fonctionne à son potentiel maximal.

Un programme structuré d'entretien des échangeurs de chaleur est un investissement pour la fiabilité, et non une dépense. L'inspection proactive, le nettoyage et les réparations préventives constituent les piliers d'une stratégie réussie. Le programme complet d'une chaîne de distribution a généré des retours sur investissement significatifs.

• Une réduction annuelle de 15 % de la consommation d'énergie.

• Plus de 100 000 $ d'économies annuelles sur les factures d'énergie.

• Une augmentation de 5 % de la marge bénéficiaire grâce à la réduction des pertes de produits.

L'application constante de ces principes essentiels maximise la durée de vie des équipements, car un entretien proactif peut ajouter une décennie, voire plus, à la durée de vie opérationnelle d'un appareil.

Cette approche permet d'éviter les arrêts de production imprévus et coûteux et garantit un fonctionnement optimal.

FAQ

Quels sont les signes les plus courants indiquant qu'un échangeur de chaleur nécessite un entretien ?

Les opérateurs doivent surveiller les indicateurs clés. Il s'agit notamment d'une chute de pression plus importante dans l'unité, d'une réduction des performances de chauffage ou de refroidissement, et de toute fuite de fluide ou corrosion visible.

Quel est l'impact de l'encrassement sur les performances d'un échangeur de chaleur ? ⚙️

L'encrassement crée une couche isolante sur les surfaces d'échange thermique. Cette accumulation réduit l'efficacité thermique, restreint le débit du fluide et augmente l'énergie nécessaire au bon fonctionnement du système.

Les opérateurs peuvent-ils effectuer eux-mêmes toutes les tâches de maintenance ?

Les opérateurs peuvent effectuer des contrôles visuels de base et surveiller les données de performance. Cependant, les tâches complexes telles que le nettoyage chimique et les tests avancés nécessitent des techniciens qualifiés pour garantir la sécurité et le bon déroulement des opérations.
