Échangeurs de chaleur : notions de base – Fonction et importance

Comprendre ce qu'est un échangeur de chaleur et comment il fonctionne

Une analyse approfondie de cette technologie révèle un dispositif régi par des principes physiques fondamentaux. Comprendre le fonctionnement des échangeurs de chaleur repose sur les principes de la thermodynamique et du transfert thermique. Ces concepts expliquent comment l'énergie se déplace d'un corps chaud vers un corps froid, constituant ainsi la base de toute application de chauffage et de refroidissement.

Le principe fondamental du transfert de chaleur

Les échangeurs de chaleur fonctionnent selon les lois fondamentales de la thermodynamique. Ces lois régissent le comportement de l'énergie au sein d'un système fermé.

La première loi de la thermodynamiqueCe principe concerne la conservation de l'énergie. Il stipule que l'énergie ne peut être ni créée ni détruite, seulement transférée ou transformée d'une forme à une autre. Un échangeur de chaleur transfère l'énergie thermique d'un fluide à un autre sans aucune perte nette d'énergie.

La deuxième loi de la thermodynamiqueCette loi régit le sens du transfert d'énergie. La chaleur se propage naturellement d'un milieu chaud vers un milieu froid. Ce principe garantit la spontanéité du processus et détermine l'efficacité de l'échange d'énergie.

Ce transfert d'énergie thermique s'effectue principalement par trois mécanismes : la conduction, la convection et le rayonnement. La plupart des échangeurs de chaleur reposent essentiellement sur la conduction et la convection.

Un exemple concret : votre chaudière domestique

Pour comprendre le fonctionnement concret d'un échangeur de chaleur, prenons l'exemple d'une chaudière à gaz résidentielle. L'échangeur de chaleur est l'élément qui permet de chauffer l'air de votre maison en toute sécurité. Il se situe entre la chambre de combustion, où le combustible brûle, et le système de ventilation.

Le processus se déroule en quelques étapes simples :

1. Le gaz naturel ou le pétrole brûle à l'intérieur de la chambre de combustion, produisant des gaz de combustion extrêmement chauds.

2. Ces gaz chauds pénètrent dans l'échangeur de chaleur, constitué d'une série de tubes ou d'enveloppes métalliques. La chaleur est transférée des gaz aux parois métalliques viaconduction.

3. Simultanément, le ventilateur de la chaudière fait circuler l'air plus frais de votre maison à travers leextérieursurfaces de l'échangeur de chaleur chaud.

4. L'air absorbe la chaleur du métal viaconvection, se réchauffer.

5. Le système distribue ensuite cet air chaud par le biais du réseau de conduits de votre maison. Parallèlement, les sous-produits nocifs de la combustion (comme le monoxyde de carbone) sont confinés en toute sécurité dans l'échangeur de chaleur et évacués à l'extérieur par un conduit de cheminée.

Remarque importante :L'échangeur de chaleur empêche l'air que vous respirez de se mélanger aux gaz d'échappement toxiques. Cette séparation est essentielle à la fois pour l'efficacité et la sécurité.

Types courants d'échangeurs de chaleur

Les ingénieurs ont mis au point de nombreux modèles d'échangeurs de chaleur pour répondre à divers besoins industriels et commerciaux. Le choix du type dépend de facteurs tels que les fluides utilisés, les exigences en matière de pression et de température, et les contraintes d'espace. Voici quatre types courants.

1. Échangeurs de chaleur à calandre et à tubesCet appareil est un pilier de l'industrie lourde. Il se compose d'une grande enveloppe cylindrique contenant un faisceau de tubes. Un fluide circule à l'intérieur des tubes tandis qu'un autre circule autour d'eux à l'intérieur de l'enveloppe. Sa construction robuste le rend idéal pour les applications à haute pression et haute température dans les raffineries de pétrole, les usines de traitement chimique et les centrales électriques.

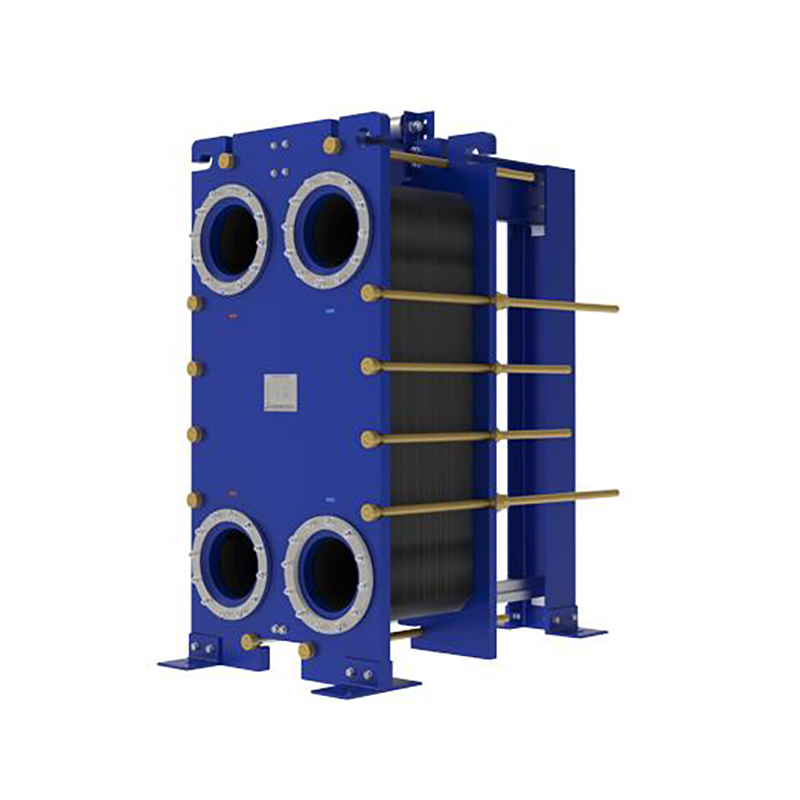

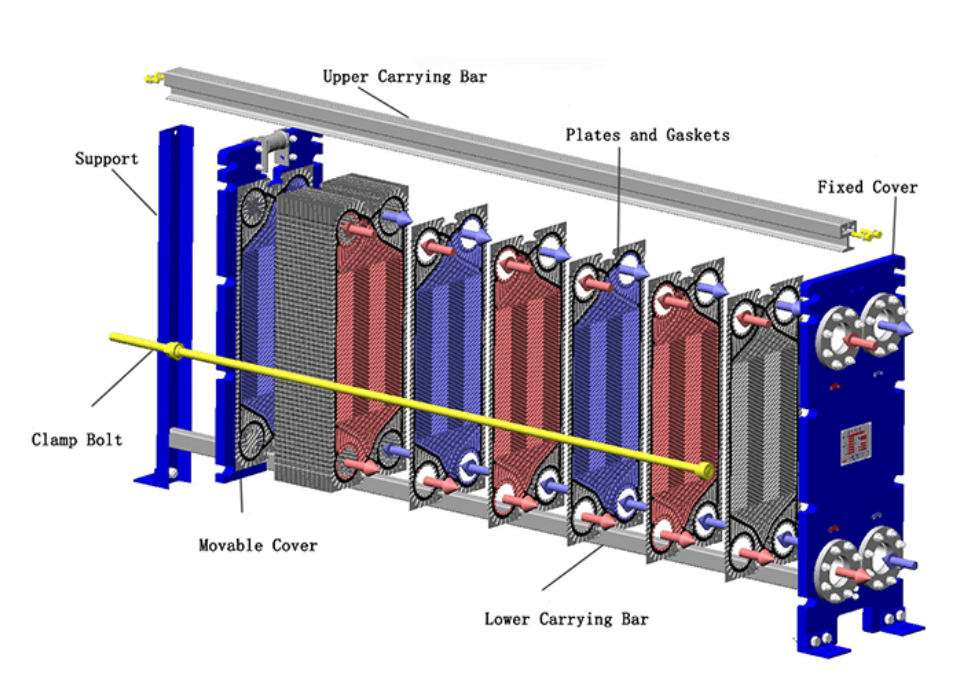

2.Échangeurs de chaleur à plaques et cadresCes unités utilisent une série de fines plaques métalliques ondulées pour créer des canaux d'écoulement. Leur conception génère une forte turbulence, permettant un transfert de chaleur très efficace dans un format compact. C'est pourquoi elles sont très utilisées dans les industries agroalimentaires, des boissons et pharmaceutiques.

·JointCes modèles permettent un démontage facile pour le nettoyage et l'entretien.

·BraséCes modèles sont scellés de façon permanente et offrent une solution compacte et économique pour la réfrigération et les applications industrielles.

·SoudéCes types offrent une durabilité maximale pour les hautes températures et les matériaux corrosifs. Un exemple avancé est leÉchangeur de chaleur à plaques soudées HT-BlocIl combine la haute efficacité des échangeurs à plaques avec la résistance aux hautes pressions et températures des modèles à calandre et tubes. Sa conception sans joint garantit une étanchéité optimale et une performance robuste pour les applications critiques. Cette conception permet aux professionnels de comprendre les performances exceptionnelles des échangeurs de chaleur innovants.

3. Échangeurs de chaleur refroidis par airCes échangeurs utilisent l'air ambiant pour refroidir un fluide circulant dans des tubes à ailettes. Un grand ventilateur force l'air à travers les tubes afin de dissiper la chaleur. On les trouve couramment dans les régions où l'eau est rare ou coûteuse, comme les zones arides ou les installations isolées. Bien que leur coût d'investissement initial puisse être plus élevé, leurs coûts d'exploitation sont souvent inférieurs grâce à une consommation d'eau minimale et à une maintenance réduite. On les rencontre notamment dans les usines pétrochimiques et les systèmes de réfrigération.

4. Échangeurs de chaleur en spiraleUn échangeur de chaleur spiralé est constitué de deux longues plaques métalliques enroulées autour d'un noyau central, formant ainsi deux canaux spiralés concentriques. Cette conception unique est idéale pour le traitement des fluides à forte teneur en matières solides, tels que les boues et les suspensions, car le flux monocanal crée un effet autonettoyant qui réduit l'encrassement. Très performants et compacts, ces échangeurs trouvent des applications spécifiques dans le traitement des eaux usées, l'industrie minière et la fabrication du papier.

Importance et risques des échangeurs de chaleur



Échangeurs de chaleurLes systèmes de chauffage, de climatisation et de chauffage sont essentiels à la vie moderne. Ils assurent le confort, permettent la production industrielle et optimisent l'efficacité. Leur fonctionnement implique toutefois des responsabilités. Un système correctement entretenu est un modèle d'efficacité et de sécurité. Un système négligé peut engendrer des coûts financiers et sanitaires importants. Il est donc primordial pour tout propriétaire de système de bien comprendre les avantages et les risques.

Efficacité énergétique et économies de coûts

Les échangeurs de chaleur sont des outils performants pour économiser l'énergie. Ils captent et réutilisent l'énergie thermique qui serait autrement perdue. Ce procédé réduit considérablement la consommation de combustible et les coûts d'exploitation. Dans un contexte industriel, cela signifie récupérer la chaleur des gaz d'échappement pour préchauffer un fluide entrant. Dans un contexte résidentiel, cela signifie optimiser l'utilisation du combustible pour obtenir un chauffage efficace.

Le remplacement de votre système de chauffage par une chaudière à haut rendement équipée d'un échangeur de chaleur moderne permet de réaliser des économies substantielles. Le ministère de l'Énergie indique que les propriétaires peuvent réduire leurs factures de chauffage jusqu'à 20 % grâce à cette modernisation. Les avantages financiers à long terme sont encore plus intéressants.

Ces économies démontrent comment un échangeur de chaleur efficace se traduit directement par des factures d'énergie moins élevées, année après année.

Le rôle crucial de la sécurité

Au-delà de leur efficacité, les échangeurs de chaleur jouent un rôle essentiel dans la sécurité opérationnelle de nombreuses applications. Ils maintiennent des températures de fonctionnement stables, empêchant ainsi la surchauffe et les défaillances catastrophiques des équipements.

·Systèmes automobiles :Le radiateur d'une voiture en est un parfait exemple. Il fait circuler un liquide de refroidissement qui absorbe l'immense chaleur dégagée par le moteur. Le radiateur dissipe ensuite cette chaleur dans l'air ambiant. Ce cycle continu empêche le moteur de surchauffer, garantissant ainsi la fiabilité et la sécurité du véhicule.

• Traitement chimique :Ces installations utilisent des échangeurs de chaleur pour contrôler les températures de réaction, gérer les substances corrosives et récupérer la chaleur des gaz d'échappement. Ce contrôle est essentiel pour garantir la stabilité du procédé et prévenir les emballements thermiques dangereux.

•Fabrication industrielle :Les échangeurs de chaleur refroidissent l'huile hydraulique, régulent la température des fours et assurent des cycles de chauffage précis dans des procédés comme le moulage par injection. Ils protègent ainsi les machines, garantissent la qualité des produits et créent un environnement de travail plus sûr.

Dans chaque cas, l'échangeur de chaleur agit comme un gardien silencieux, gérant l'énergie thermique pour assurer le bon fonctionnement et la sécurité des systèmes.

Signes d'un échangeur de chaleur endommagé

Un échangeur de chaleur émet souvent des signes avant-coureurs de défaillance. Savoir reconnaître ces indicateurs est essentiel pour éviter toute situation dangereuse. Les propriétaires et les gestionnaires d'installations doivent être attentifs à tout changement dans le fonctionnement de leur système.

Indices sonores 👂Des bruits étranges signalent souvent des tensions internes dans le métal. La dilatation et la contraction d'un composant fissuré peuvent produire des sons distincts lors des cycles de mise en marche et d'arrêt du système.

•Bruits de cliquetis :Ces problèmes peuvent survenir si une fissure se forme à l'endroit où les tuyaux se raccordent à la chambre de combustion, ce qui entraîne le desserrement d'une pièce.

Bruits de claquement ou de cognement :Des bruits secs peuvent indiquer que les parois métalliques de l'échangeur se déforment suite à une fissure. Ces bruits s'intensifient souvent avec le temps.

Indicateurs visuels 👀Une inspection visuelle peut révéler des dommages physiques. Recherchez les signes suivants près de votre fournaise ou de votre chaudière :

•Fissures ou fractures visibles à la surface de l'appareil.

• Présence importante de rouille ou de corrosion, ce qui fragilise le métal.

• Accumulation de suie ou de carbone noir autour des brûleurs, indiquant une combustion incomplète.

•De l'eau stagnait sur le sol autour de l'appareil.

Changements opérationnels 🔥Le comportement de la flamme du four est un outil de diagnostic essentiel.

Une chaudière à gaz en bon état produit une flamme bleue et stable. Tout changement de couleur ou de comportement est un signe alarmant. Une flamme jaune ou vacillante indique un déséquilibre de la combustion, souvent dû à une fissure laissant entrer trop d'air dans la chambre de combustion.

Dangers d'une unité fissurée

Une fissure dans un échangeur de chaleur représente bien plus qu'un simple problème mécanique ; elle constitue un grave danger pour la sécurité. La fonction première de cet appareil est de séparer l'air respirable des gaz de combustion toxiques. Une fissure détruit cette barrière. Cette défaillance permet à des sous-produits nocifs comme le monoxyde de carbone (CO), le dioxyde de soufre et l'oxyde nitreux de s'échapper de la chambre de combustion étanche et de se mélanger à l'air ambiant de votre habitation ou de vos locaux.

Le monoxyde de carbone est un gaz inodore, incolore et insipide, extrêmement toxique. L'exposition à ce gaz peut avoir de graves conséquences sur la santé, et il est crucial de comprendre les signes d'une défaillance d'un échangeur de chaleur. Les personnes vulnérables, comme les nourrissons, les personnes âgées et celles souffrant de problèmes cardiaques, sont encore plus exposées.

Outre l'intoxication au CO, ces fuites dégradent la qualité de l'air intérieur, en faisant circuler des polluants susceptibles de déclencher des allergies, de l'asthme et d'autres problèmes respiratoires.

La nécessité d'un entretien professionnel

Les échangeurs de chaleur sont conçus pour durer, de nombreux fabricants offrant des garanties de 20 ans, voire à vie. Cependant, leur durée de vie dépend fortement d'un entretien adéquat. Des facteurs tels qu'une mauvaise installation, la corrosion due à l'humidité ou un remplacement négligé du filtre à air peuvent entraîner une panne prématurée, souvent en moins de 15 ans.

Compte tenu des risques élevés, une inspection professionnelle est indispensable. Un technicien qualifié effectue une série de contrôles approfondis qui vont bien au-delà d'un simple examen visuel.

1. Examen visuel et interne :Un technicien inspecte l'extérieur pour détecter la rouille et les fissures et utilise des outils comme un endoscope pour examiner les parois intérieures afin de déceler la fatigue du métal.

2. Contrôles opérationnels :Ils surveillent la flamme du brûleur pour détecter toute décoloration ou tout débordement lorsque le ventilateur se met en marche.

3. Analyse de la combustion :À l'aide d'équipements spécialisés, ils mesurent les niveaux de gaz comme le monoxyde de carbone dans la cheminée afin de garantir une combustion complète et sûre.

4. Inspection du dispositif de sécurité :Ils testent tous les dispositifs de sécurité, y compris le limiteur de température, afin de confirmer leur bon fonctionnement et leur capacité à arrêter le système en cas d'urgence.

5. Examen à l'échelle du système :L'inspection comprend la vérification des filtres à air, des conduites d'évacuation des condensats et des systèmes de ventilation afin de déceler tout blocage ou usure.

Un entretien régulier et professionnel est le seul moyen de garantir le fonctionnement efficace et sûr d'un échangeur de chaleur pendant toute sa durée de vie prévue.

Un échangeur de chaleur est un composant essentiel pour une gestion thermique efficace dans de nombreux systèmes. Son bon fonctionnement permet de réaliser d'importantes économies d'énergie et, surtout, protège contre les sous-produits dangereux comme le monoxyde de carbone.

Un entretien professionnel régulier est indispensable. Il prévient les pannes dangereuses et garantit la longévité et le bon fonctionnement du système.

FAQ

Quelle est la fonction principale d'un échangeur de chaleur ?

UNéchangeur de chaleurIl transfère l'énergie thermique entre deux milieux. Ce transfert s'effectue sans mélange des milieux, garantissant ainsi des processus de chauffage ou de refroidissement efficaces et sûrs.

Quelle est la durée de vie d'un échangeur de chaleur de fournaise typique ?

Un échangeur de chaleur de fournaise peut durer plus de 20 ans avec un entretien adéquat. Un entretien professionnel régulier est essentiel pour prévenir les pannes prématurées dues à des problèmes tels que la corrosion ou les contraintes de fonctionnement.

Pourquoi un échangeur de chaleur fissuré est-il dangereux ?

Une fissure permet aux gaz de combustion toxiques, comme le monoxyde de carbone, de s'échapper dans l'air ambiant. Cette contamination constitue un grave danger pour la santé et compromet la qualité de l'air intérieur.
