Comment assembler un échangeur de chaleur de type plaque

Échangeur de chaleur à plaque industrielle Illustre une efficacité thermique exceptionnelle et joue un rôle essentiel dans divers environnements industriels, commerciaux et résidentiels. Leur structure compacte cache un mécanisme complexe qui permet un transfert de chaleur important entre deux fluides. Cependant, pour réaliser pleinement ce potentiel et éviter les erreurs coûteuses, un assemblage minutieux et une installation précise sont essentiels - ce sont des étapes essentielles pour atteindre des performances thermiques optimales, une durabilité et une sécurité en fonctionnement. Des procédures inadéquates peuvent entraîner une réduction de l'efficacité, des défaillances précoces des composants et des fuites potentiellement dangereuses. Ce guide offre un examen complet des meilleures pratiques pour l'assemblage et l'installation deÉchangeur de chaleur à plaquesAssurez-vous que votre système fonctionne à une efficacité maximale dès le début.

Échangeur de chaleur de type plaque

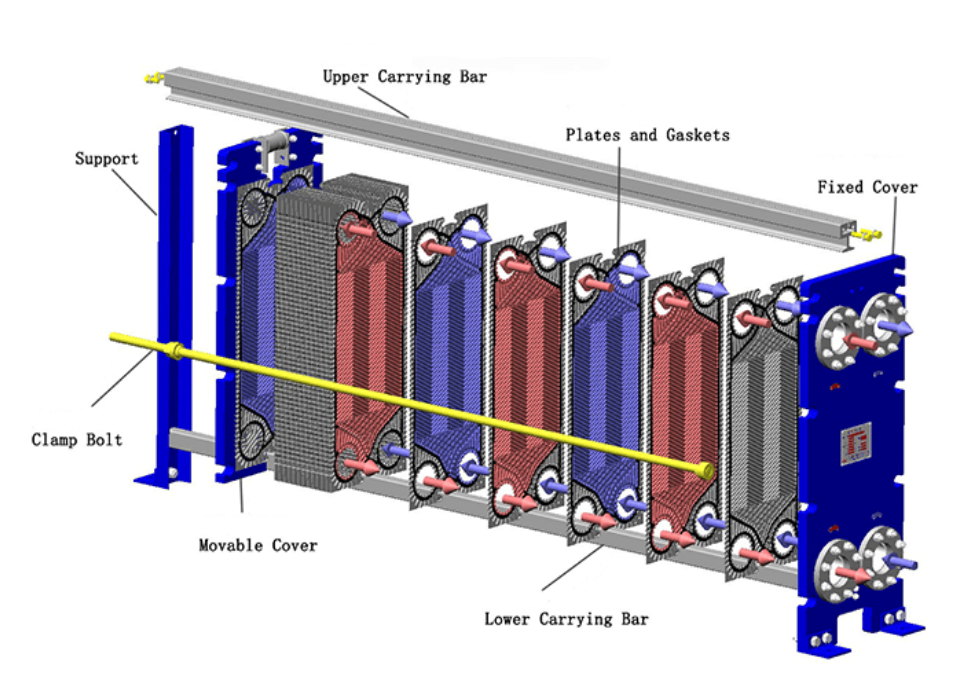

Avant d'explorer les procédures, il est crucial d'avoir une compréhension fondamentale des composants qui composent le PHE. Un PHE typique contient :

1. Plaque de cadre : L'extrémité fixe de l'échangeur, contenant généralement certains des ports de raccordement de fluide. Il fournit l'ancrage structurel.

2. Plaques de pression : La plaque d'extrémité mobile qui comprime l'emballage de plaques contre la plaque de cadre. Il peut aussi contenir des ports de connexion.

3. Plaque de transfert de chaleur : thin,Plaques métalliques corrugées (souvent en acier inoxydable, titane ou autres alliages) conçu avec des motifs spécifiques (comme le motif en chevron commun) pour maximiser la turbulence et la surface de transfert de chaleur. C'est le cœur du processus d'échange de chaleur.

4. Les Gaskets : Des joints élastomères montés dans des rainures sur les plaques. Ils servent un double but : sceller les canaux pour éviter les fuites externes et diriger l'écoulement des deux fluides dans des canaux alternatifs, empêchant le mélange interne. Les joints de haute qualité sont cruciaux ; parcourir les options àPlaque échangeur de chaleur.

5. Carrying Bar : Une barre supérieure supportant le poids des plaques et de la plaque de pression, assurant l'alignement.

6. Guidance du bar : Une barre inférieure qui maintient l'alignement vertical des plaques et de la plaque de pression.

7. Serrage des boulons : De longs boulons utilisés pour comprimer l'ensemble de l'emballage de plaques entre la plaque de cadre et la plaque de pression à une dimension spécifique, assurant un joint approprié.

8. Colonne de soutien : Fournit un soutien structurel pour les barres de transport et de guidage, en particulier sur les unités plus grandes.

Assemblage étape par étape

Assembler AGasqueté PheNouveau ou après entretien, nécessite une attention particulière aux détails. La précipitation de cette étape est une cause fréquente de problèmes futurs.

1. La préparation est primordiale :

Cleanliness : Assurez-vous que tous les composants, en particulier les plaques de l'échangeur de chaleur et les rainures des joints, sont impeccablement propres et exempts de débris, d'huile ou de résidus d'adhésif vieux. La zone d'assemblage doit également être propre.

Inspection : Inspectez soigneusement chaque plaque pour détecter les bosses, les déformations ou les dommages causés à la rainure du joint. Examinez les joints pour les fissures, le durcissement, le gonflement ou la perte d'élasticité. Les composants endommagés doivent être remplacés.

Les outils : Rassemblez les outils nécessaires : clés à couple, fermetures / prises appropriées, ruban à mesurer, marteau souple (facultatif), adhésif de joint (le cas échéant), lubrifiant pour les boulons et équipements de protection individuelle (EPI) tels que des gants et des lunettes de sécurité. Les bords de la plaque peuvent être tranchants.

Documentation : Avoir le dessin d'assemblage et les spécifications du fabricant facilement disponibles. Cela inclut la dimension cruciale de resserrement de la cible.

2. Frame et configuration initiale :

Sécurité d'abord : Avant de commencer l'assemblage, assurez-vous de porter des EPI appropriés, y compris des gants robustes (les bords de la plaque peuvent être tranchants) et des lunettes de sécurité. Attention aux poids des composants pendant la manipulation.

Poser la plaque de cadre en toute sécurité :Assurez-vous que les barres de transport et de guidage sont correctement fixées et alignées.

3. Plate Pack Arrangement :

Orientation : C'est l'étape la plus critique.Plaques ondulées sont généralement conçus pour être suspendus alternativement (rotés de 180 degrés par rapport à la plaque précédente). Cela crée les canaux de flux. Faites une attention particulière au motif de la plaque (par exemple, plaques à thêta élevé vs plaques à thêta faible en cas de mélange) et assurer la séquence correcte selon le dessin d'assemblage. Un arrangement incorrect entraîne un contournement, une réduction des performances ou des fuites internes.

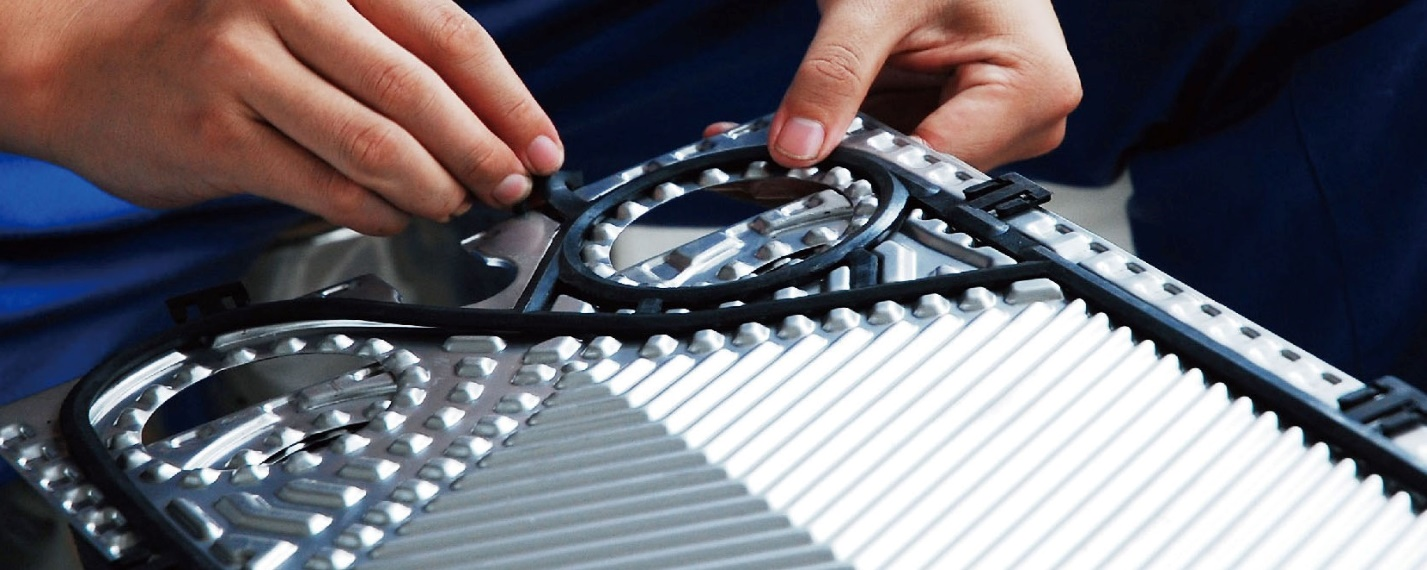

Alignement de gaze : Assurez-vous que chaque joint est correctement installé dans sa rainure. Pour les joints à clip ou à snap-on, vérifiez que tous les points de fixation sont engagés. Pour les joints collés, assurez-vous d'une adhésion adéquate sans que l'excès de colle ne s'enfonce sur la surface de transfert de chaleur ou obstrue le chemin d'écoulement.

Plaques de chargement : Accrochez soigneusement les plaques sur la barre de transport une par une, en veillant à ce qu 'elles glissent en douceur et s'alignent correctement en bas via la barre de guidage. La première plaque (plaque de départ) va contre la plaque de cadre, suivie par les plaques d'écoulement en séquence alternée, se terminant par la dernière plaque (plaque d'extrémité) avant la plaque de pression. Inspectez visuellement le bord de l'emballage de plaques au fur et à mesure que vous le construisez ; un assemblage correct présente souvent un motif caractéristique en nid d'abeille en raison des ondulations alternées.

4. Différences d'installation de joints :

Clip-On / Snap-On : Ceux-ci sont généralement plus faciles à installer. Aligner lesGasket dans l'échangeur de chaleur à plaques correctement et appuyez fermement dans la rainure, en s'assurant que tous les clips ou languettes s'engagent en toute sécurité.

Les Gaskets Glue : Appliquez une perle mince et uniforme de l'adhésif recommandé par le fabricant dans la rainure propre du joint.Évitez l'excès de glue. Placez soigneusement le joint, en vous assurant qu ' il est plat sans étirement. Permettez un temps de durcissement adéquat tel que spécifié par le fabricant de l'adhésif, éventuellement sous compression légère (par exemple, plaques d'empilement avec une planche et le poids sur le dessus).

5. Compression et resserrement :

Plaque de pression : Faites glisser la plaque de pression le long des barres jusqu'à ce qu 'elle entre en contact avec l'emballage de plaques.

Installation des boulons de fixation : Insérez les boulons de serrage lubrifiés. Commencez à fileter les noix à la main.

Resserrement systématique : Cela doit être fait uniformément pour éviter d'endommager les plaques ou de dévier la plaque de pression. Serrer les boulons progressivement dans un motif diagonal ou « étoile » (par exemple, haut-gauche, bas-droite, haut-droite, bas-gauche). Utilisez une clé à couple ou serrez en mesurant la distance entre les surfaces intérieures de la plaque de cadre et de la plaque de pression.

Mesurer l'écart : Continuez à serrer les boulons uniformément dans un motif diagonal (étoile) jusqu'à ce que l'écart entre la plaque de cadre fixe et la plaque de pression mobile correspond à la valeur spécifiée par le fabricant (par exemple, X mm ± Y mm). Mesurez cet espace à plusieurs points autour du cadre, en particulier près de chaque boulon, pour vous assurer que les plaques restent parallèles et uniformément comprimées. Utilisez un outil de mesure étalonné, tel qu ' une jauge ou une règle, pour obtenir la précision. Crucialement, ne pas trop resserrer. Dépasser la compression maximale peut déformer les plaques, écraser les joints et, paradoxalement, provoquer des fuites. A l'inverse, un sous-serrage entraînera des fuites immédiates.

6. Contrôles d'assemblée finale :

Vérifiez que l'écart entre la plaque de cadre fixe et la plaque de pression mobile est correct et uniforme.

Vérifiez visuellement les bords de l'emballage de plaques pour un alignement correct.

Vérifiez que tous les boulons sont bien fixés.

Comment installer un échangeur de chaleur à plaques

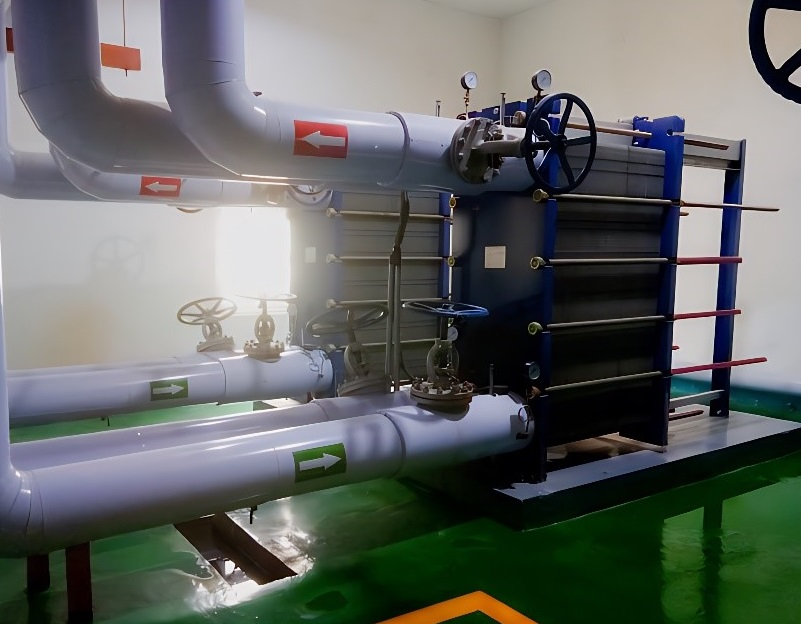

Une fois assemblées, laLe PHEnécessite une installation correcte au sein du système plus large.

1. Préparation site :

Fondation : Assurer une fondation solide et plate capable de supporter le poids rempli de l'échangeur.

Clearing : Fournir un espace suffisant autour de l'unité pour l'exploitation, l'inspection et l'entretien futur (tel que le retrait ou le nettoyage des plaques). Une règle générale est de laisser un espace libre équivalent à la longueur de l'unité pour le retrait des boulons et l'accès à l'emballage de plaques.

environnement : Protégez l'unité des dommages physiques, des vibrations excessives et des atmosphères corrosives si possible. Considérez un bac d'égouttement en dessous, en particulier pour les applications critiques ou où une fuite pourrait endommager l'équipement environnant.

2. Ascension et positionnement :

· Utilisez des équipements de levage appropriés (ceintures, treuils) et suivez les directives du fabricant pour les points de levage (souvent désignés sur le châssis ou à l'aide de boulons spécifiques). Ne jamais soulever les connexions.

· Abaissez soigneusement l'unité sur sa fondation, en vous assurant qu ' elle reste à niveau. Sécuriser si nécessaire par conception.

3. Connexions de pipeline :

· alignement : Assurez-vous que la tuyauterie de raccordement est parfaitement alignée avec les buses PHE.Évitez de forcer les tuyaux à s'aligner, car cela exerce une contrainte sur le cadre de l'échangeur et les connexions, ce qui entraîne des fuites ou des dommages potentiels. Utilisez des joints d'expansion ou des connecteurs flexibles si nécessaire pour accueillir la dilatation thermique et les vibrations.

· Type de connexion :

··flange : Utilisez un joint approprié (souvent fourni par le revêtement PHE lui-même si revêtu de caoutchouc, sinon utilisez des joints de bride séparés compatibles avec le fluide). Serrer les boulons de bride uniformément dans un motif en croix. Ne serrez pas trop, en particulier sur les connexions de plaques de cadre tapotées.

··Threadé : Utilisez du scellant ou du ruban approprié. Utilisez deux clés - l'une pour maintenir la connexion PHE ferme et l'autre pour serrer le raccord d'accouplement - pour éviter de transmettre le couple à la connexion PHE elle-même, ce qui pourrait endommager les joints internes.

· Direction de flux : Connectez la tuyauterie selon la configuration de débit spécifiée (par exemple, le débit à contre-courant est le plus courant pour une efficacité optimale). Les ports d'entrée et de sortie sont généralement clairement marqués.

· Support : Soutenir indépendamment toutes les tuyauterie de raccordement pour éviter que son poids ne porte sur l'échangeur de chaleur.

4. Equipement auxiliaire :

· Installez des vannes d'isolement sur tous les ports d'entrée et de sortie pour l'entretien.

· Envisagez d'installer des filtres en amont des entrées de PHE pour protéger les canaux de plaques étroites contre l'encrassement de particules.

· Les manomètres et les capteurs de température aux entrées et sorties sont essentiels pour le suivi des performances.

· Installez des évents d'air aux points élevés pour faciliter la purge de l'air lors du démarrage.

· Assurez-vous que les soupapes de décharge de sécurité sont correctement installées si les pressions du système peuvent dépasser les limites de conception du PHE.

5. Essai de fuite (test hydrostatique) :

Avant d'introduire des fluides de procédé, effectuez un essai hydrostatique. Remplissez lentement un côté de l'échangeur avec de l'eau, éventant l'air. Augmentez progressivement la pression jusqu'à la pression d'essai spécifiée (généralement 1,3 à 1,5 fois la pression maximale de fonctionnement, mais consultez toujours les spécifications du fabricant). Maintenez la pression pendant une période déterminée (par exemple, 30 minutes) et inspecter soigneusement les fuites externes des joints, des connexions ou du cadre. Dépressuriser, drainer, et répéter le processus pour l'autre côté. Traiter les fuites trouvées (souvent nécessitant un serrage léger, voire même dans les limites de la tolérance, ou éventuellement un re-joint / un réassemblage si les problèmes persistent).

6. Isolement (si nécessaire) :

Si l'application implique des différences de température importantes et que la conservation de l'énergie ou la protection du personnel sont nécessaires, isoler le cadre PHE et éventuellement les connexions. Assurez-vous que l'isolation ne couvre pas les trous de pleure ou n'empêche pas l'accès pour inspection.

Troubleshooting pendant l'installation de votrePlaque Type échangeur de chaleur

· Les fuites externes :Souvent en raison de joints endommagés / mal alignés, ou de serrage inégal. Vérifiez à nouveau le parallélisme ; serrez légèrement si dans la tolérance. En cas de persistance, le démontage et l'inspection sont nécessaires.

· Fuites internes (contamination croisée) : Généralement causée par une plaque perforée (corrosion, erosion, choc de pression) ou un joint gravement défaillant. Requiert le démontage, l'inspection de la plaque (test de pénétration de colorant si nécessaire) et le remplacement des composants endommagés.

· Performance thermique réduite / chute de pression élevée : Fréquemment causé par le sale (caillure, sédiments, croissance biologique), l'assemblage incorrect de la plaque (contournement) ou les conditions de fonctionnement s'écarter considérablement de la conception (par exemple, faible débit provoquant une mauvaise distribution). Un nettoyage (CIP ou manuel) est souvent nécessaire. Vérifiez les paramètres de montage et de fonctionnement.

· Échec du gabarit : Peut résulter d'une incompatibilité chimique, d'une température excessive, d'une surcompression ou d'un vieillissement simple. Assurez-vous de sélectionner correctement le matériau du joint et de respecter les spécifications de serrage. Une inspection régulière pendant la maintenance est essentielle.

Le détail est la clé de la durabilité

L'assemblage et l'installation d'un échangeur de chaleur à plaques ne sont pas seulement des tâches mécaniques ; ils sont des procédures d'ingénierie cruciales qui ont un impact direct sur l'efficacité, la fiabilité et la sécurité du système. En suivant ces étapes détaillées et en comprenant les pièges potentiels, vous pouvez vous assurer que votre échangeur de chaleur à plaques offre les performances élevées et la longue durée de vie pour laquelle il a été conçu.
