L’échangeur de chaleur à plaques est-il le héros méconnu de l’industrie ?

Qu'est-ce qui fait d'une plaque d'échangeur de chaleur un héros ?

Chaque héros a une mission principale et un super pouvoir unique.plaque d'échangeur de chaleurIl en va de même. Son efficacité repose sur la combinaison de sa fonction fondamentale et de sa conception physique ingénieuse. Ce composant simple exécute sa tâche avec une efficacité incroyable, ce qui en fait un véritable champion industriel 🦸.

La mission : le transfert de chaleur de précision

La mission principale d'un échangeur de chaleur à plaques est de gérer l'énergie thermique. Il facilite le transfert de chaleur d'un fluide chaud vers un fluide plus froid. Les deux fluides circulent de part et d'autre de la fine plaque métallique. Ils ne se mélangent jamais. La plaque agit comme une barrière hautement conductrice, permettant à la chaleur de la traverser sans problème.

Ce processus exige une précision extrême. Dans de nombreux secteurs, un écart de quelques degrés seulement peut endommager un produit ou créer un risque pour la sécurité. La conception de la plaque assure un transfert de chaleur contrôlé et prévisible.

Pourquoi la précision est importanteUn contrôle précis de la température n'est pas seulement une question d'efficacité, mais aussi de fiabilité et de sécurité. Il garantit une pasteurisation correcte des aliments, des réactions chimiques stables et des températures agréables dans les bâtiments.

La superpuissance : maximiser la surface

Le véritable atout de la plaque réside dans sa conception d'une simplicité trompeuse. Il ne s'agit pas d'une simple feuille de métal. Chaque plaque est emboutie selon un motif ondulé, souvent en chevrons. Cette ingénierie astucieuse atteint deux objectifs essentiels.

Premièrement, cela augmente considérablement la surface disponible pour le transfert de chaleur dans un espace très compact. Une surface plus importante se traduit directement par un échange thermique plus rapide et plus complet.

Deuxièmement, le motif crée des turbulences lorsque les fluides s'écoulent sur la plaque. Ces turbulences forcent le mélange des fluides, empêchant ainsi la formation d'une couche stagnante à la surface de la plaque. Cela permet à une plus grande quantité de fluide d'entrer en contact avec la plaque, améliorant ainsi encore l'efficacité du transfert.

Voici une comparaison simple :

Cette combinaison de surface maximisée et de turbulence induite permet aux échangeurs de chaleur à plaques d'atteindre des performances supérieures tout en conservant un faible encombrement.

L'anatomie du héros : types de plaques

Tous les héros ne portent pas le même costume. Les échangeurs de chaleur à plaques existent en plusieurs modèles, chacun adapté à des exigences opérationnelles spécifiques. Les trois principaux types sont à joints, brasés et soudés, chacun offrant une combinaison unique de flexibilité, de durabilité et de performance.

Échangeurs de chaleur à plaques et joints

Il s'agit de la conception la plus adaptable. Une unité à joints est constituée d'une série de plaques individuelles maintenues ensemble dans un cadre. Des joints en caoutchouc assurent l'étanchéité de chaque plaque d'échangeur de chaleur et dirigent le flux de fluide. Cette construction offre deux avantages majeurs :

·Flexibilité:Les techniciens peuvent facilement ajouter ou retirer des plaques pour modifier la capacité de l'unité.

·Facilité d'entretien :L'unité peut être ouverte pour faciliter le nettoyage et l'inspection, ce qui simplifie l'entretien.

Cette conception est idéale pour les industries telles que l'alimentation et les boissons où un nettoyage fréquent est nécessaire.

Échangeurs de chaleur à plaques brasées

Les échangeurs de chaleur à plaques brasées (BPHE) offrent une solution compacte et performante. Dans un BPHE, un empilement de plaques en acier inoxydable est fusionné à l'aide d'une brasure au cuivre ou au nickel dans un four à haute température. Ce procédé crée une unité solide et étanche, sans joints ni châssis lourds. Leur rendement thermique élevé et leur conception étanche en font un choix populaire pour les systèmes de réfrigération, de climatisation et de chauffage résidentiel.

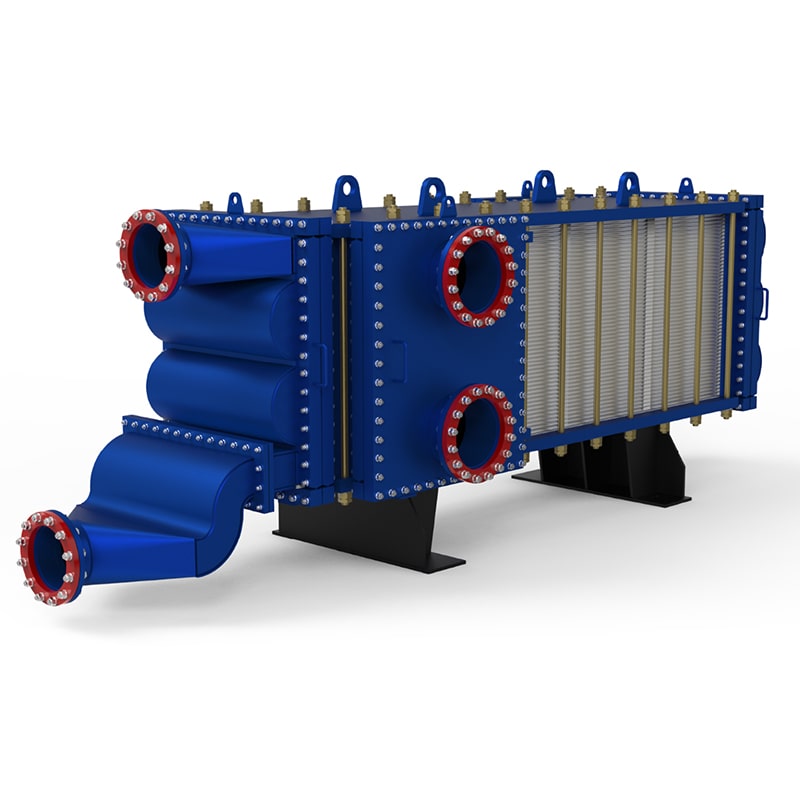

Échangeurs de chaleur à plaques soudées

Les unités soudées offrent une durabilité optimale dans des conditions extrêmes. Les plaques de ces échangeurs sont soudées entre elles, créant un assemblage incroyablement robuste et sûr. Cette conception élimine le besoin de joints, qui peuvent constituer un point faible en présence de produits chimiques agressifs ou à très haute température.

Conçu pour les travaux difficilesLes échangeurs de chaleur à plaques soudées excellent dans les applications exigeantes. Ils supportent des pressions et des températures élevées, notamment dans les industries de transformation chimique, pétrolière et gazière, ainsi que dans la production d'électricité.

Où ce héros opère : les industries clés



Ce héros accomplit sa mission dans un vaste paysage de secteurs critiques. Sa capacité à contrôler précisément la température le rend indispensable. Les industries s'appuient sur cette technologie pour garantir sécurité, efficacité et qualité, prouvant ainsi son impact considérable.

Alimentation et boissons : garantir la sécurité et la qualité

L’industrie agroalimentaire dépend d’un contrôle précis de la température pour la sécurité publique.Échangeurs de chaleur à plaquesIls sont essentiels à des procédés comme la pasteurisation et la stérilisation. Ils chauffent et refroidissent rapidement des produits comme le lait, les jus et la bière. Ce traitement thermique rapide élimine les bactéries nocives sans altérer le goût ni la valeur nutritionnelle du produit. Parmi les principales applications :

·Pasteurisation du lait

·Stérilisation du jus

·Refroidissement du moût de brasserie

·Production de yaourt

CVC et réfrigération : offrir du confort

Les bâtiments modernes bénéficient d'un climat intérieur confortable grâce à cette technologie. Dans les systèmes CVC, les plaques transfèrent efficacement la chaleur entre les circuits d'eau, assurant le chauffage en hiver et la climatisation en été. Les systèmes de réfrigération les utilisent également comme évaporateurs et condenseurs. Leur compacité et leur rendement élevé contribuent à réduire la consommation d'énergie et à assurer un confort durable.

Traitement chimique : permettre des réactions critiques

L'industrie chimique manipule des substances volatiles et des réactions puissantes. Le contrôle de la température est une question de sécurité et de viabilité des procédés. Les échangeurs de chaleur à plaques gèrent la chaleur intense générée lors des réactions chimiques. Ils maintiennent des conditions stables, évitant ainsi les pics de température dangereux.

Ces unités permettent aux usines chimiques d'exploiter leurs procédés de manière sûre et efficace. Leur conception robuste permet de gérer les fluides agressifs et les pressions élevées, ce qui en fait un composant fiable dans ce domaine exigeant.

Production d'électricité : accroître la production des centrales

Les centrales électriques doivent gérer d'énormes quantités de chaleur pour fonctionner efficacement. Les échangeurs de chaleur à plaques refroidissent les équipements critiques comme l'huile des turbines et les systèmes des générateurs. Ils contribuent également à la récupération de la chaleur perdue. La capture de cet excédent d'énergie thermique améliore le rendement global de la centrale et réduit son empreinte environnementale.

La boîte à outils du héros : pourquoi les plaques sont plus performantes

Chaque héros possède une boîte à outils qui lui donne un avantage.échangeur de chaleur à plaquesLa gamme d'outils de présente des avantages qui la rendent supérieure aux technologies plus anciennes et plus encombrantes, comme les échangeurs tubulaires. Ces atouts expliquent pourquoi les industries privilégient de plus en plus les plaques pour leurs tâches de gestion thermique les plus critiques. L'association de l'efficacité, de la taille et de la facilité d'entretien crée une proposition de valeur imbattable.

Efficacité thermique supérieure

Les échangeurs de chaleur à plaques offrent des performances thermiques exceptionnelles. Leurs plaques ondulées offrent une grande surface dans un volume réduit. Cette conception favorise également un écoulement turbulent. Cette turbulence assure un mélange constant du fluide, permettant ainsi à une plus grande quantité de celui-ci d'entrer en contact avec la surface des plaques pour un transfert de chaleur rapide.

Ce rendement élevé produit des résultats tangibles. Les unités à plaques peuvent transférer la chaleur avec une très faible différence de température entre les deux fluides. Cette capacité, appelée approche à température proche, est cruciale pour les procédés exigeant un contrôle précis.

L'avantage de l'efficacité📈 Une efficacité supérieure signifie que moins d'énergie est nécessaire pour chauffer ou refroidir un fluide. Cela réduit directement les coûts d'exploitation et l'empreinte carbone d'une installation. Les processus sont ainsi plus rapides et plus efficaces, maximisant ainsi le rendement tout en minimisant les déchets.

Conception compacte et adaptable

L'espace est un atout précieux dans toute installation industrielle. Les échangeurs de chaleur à plaques offrent un avantage considérable grâce à leur faible encombrement. Un échangeur à plaques peut fournir la même capacité thermique qu'un échangeur à tubes et calandre, bien plus grand et lourd. Cette différence de taille libère un espace précieux au sol et simplifie l'installation.

La conception est également très adaptable. Les modèles à joints permettent aux ingénieurs d'ajouter ou de retirer des plaques pour ajuster la capacité de l'unité. Cette flexibilité est précieuse pour les installations dont les exigences de production évoluent. Une seule unité peut être modifiée pour répondre aux nouvelles exigences du procédé sans nécessiter de remplacement complet.

Facilité d'entretien et temps d'arrêt réduits

Les temps d'arrêt représentent une dépense importante pour toute activité industrielle. La conception d'un échangeur de chaleur à plaques et joints minimise ce coût grâce à une maintenance simplifiée. Les techniciens peuvent ouvrir rapidement l'unité en desserrant les boulons du châssis. Cela permet un accès immédiat à chaque plaque pour l'inspection, le nettoyage ou le remplacement des joints.

Ce processus offre plusieurs avantages clés :

·Service rapide :Le nettoyage et l’entretien sont réalisés en une fraction du temps requis pour les unités à calandre et à tubes.

·Aucun outil spécialisé :La plupart des travaux d’entretien peuvent être effectués avec des outils standards, réduisant ainsi le recours à des entrepreneurs spécialisés.

·Nettoyage en profondeur :L'inspection visuelle garantit que toutes les surfaces sont parfaitement propres, restaurant ainsi l'unité à des performances optimales.

Cette facilité d'entretien se traduit directement par une réduction des temps d'arrêt et des coûts de main-d'œuvre. Les usines peuvent reprendre leur activité plus rapidement, maximisant ainsi leur productivité et leur rentabilité.

Les faits confirment que l'échangeur thermique à plaques est un héros industriel méconnu. Ce composant maximise l'efficacité, garantit la sécurité et réduit les coûts pour des industries essentielles. Son fonctionnement est silencieux, mais son impact se fait sentir à l'échelle mondiale, sur les produits que nous utilisons et sur l'énergie que nous consommons au quotidien.

FAQ

Comment fonctionne un échangeur de chaleur à plaques ?

Il transfère la chaleur entre deux fluides sans les mélanger. Les fluides circulent de part et d'autre d'une fine plaque métallique. Cette conception permet un passage efficace de l'énergie thermique.

Quelle est la principale différence entre les échangeurs à plaques et les échangeurs à tubes et calandre ?

Les échangeurs à plaques utilisent des plaques ondulées pour une grande surface dans un format compact. Les échangeurs à tubes et calandre utilisent des tubes à l'intérieur d'une grande cuve, ce qui les rend beaucoup plus volumineux et lourds.

Pourquoi les plaques à joint sont-elles faciles à entretenir ?

Les techniciens peuvent facilement ouvrir l'unité pour accéder à chaque plaque. Cette conception permet une inspection et un nettoyage rapides, minimise les temps d'arrêt et simplifie les procédures de maintenance.
