Catalogues d'échangeurs de chaleur à plaques pour les industries modernes

Le choix du bon échangeur de chaleur représente un défi de taille pour un ingénieur.catalogue d'échangeurs de chaleur à plaquesIl constitue l'outil d'ingénierie principal pour cette tâche. Il guide les ingénieurs dans le choix des types d'échangeurs de chaleur adaptés aux applications exigeantes des industries modernes.

Utilisation d'un catalogue d'échangeurs de chaleur à plaques pour le CVC et l'industrie agroalimentaire

Les ingénieurs des secteurs du CVC et de l'agroalimentaire utilisent des types d'échangeurs de chaleur spécifiques pour répondre aux exigences de performance et de conformité.échangeur de chaleur à plaquesLe catalogue est le guide indispensable pour s'y retrouver parmi ces choix, présentant clairement les modèles adaptés aux opérations flexibles par rapport à ceux conçus pour des tâches standardisées.

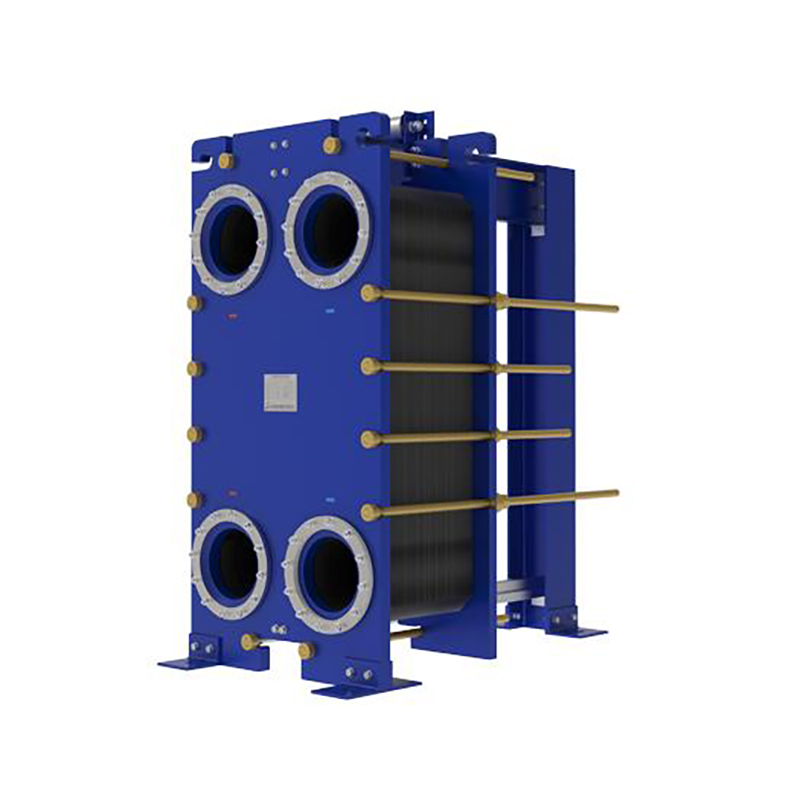

Échangeurs de particules à joint pour des opérations flexibles

Les échangeurs de chaleur à plaques à joints (GPHE) offrent une flexibilité d'utilisation exceptionnelle. Leur conception, avec des plaques et des joints amovibles, facilite le nettoyage, la maintenance et le remplacement des composants. Cette caractéristique en fait une solution idéale pour les applications nécessitant un entretien fréquent, comme dans l'industrie agroalimentaire et les systèmes de chauffage, ventilation et climatisation commerciaux.

Conception hygiénique pour l'agroalimentaire : Dans le secteur agroalimentaire, les équipements doivent prévenir la contamination et être faciles à nettoyer. Les dispositifs de protection contre la contamination croisée (DPCC) sélectionnés pour ces applications doivent respecter des principes de conception hygiénique rigoureux, nécessitant souvent une certification selon des normes telles que :

·3-A Normes sanitaires, notamment pour les produits laitiers.

·Directives de l'EHEDG (Groupe européen d'ingénierie et de conception hygiéniques).

Les matériaux des joints sont également essentiels, des options comme le PTFE offrant une excellente résistance aux acides et le NBR assurant une étanchéité fiable avec les huiles.

Dans le domaine du CVC, les échangeurs de chaleur géothermiques sont couramment utilisés pour le refroidissement gratuit, fonctionnant généralement avec des températures d'eau comprises entre 45°F et 55°F.

Élévateurs de particules brasés pour des tâches normalisées

Les échangeurs de chaleur à plaques brasées (BPHE) offrent une solution compacte et très performante pour les applications standardisées. Contrairement aux modèles à joints, leurs plaques sont brasées de façon permanente, créant ainsi un ensemble durable et étanche. Les BPHE présentent des performances thermiques supérieures aux anciens échangeurs tubulaires, principalement grâce à une conception qui optimise le flux à contre-courant. Ceci permet un rapprochement plus précis des températures et une efficacité accrue.

Les ingénieurs utilisent largement les échangeurs de chaleur à plaques brasées (BPHE) dans les systèmes de réfrigération et de climatisation pour des applications telles que :

•Évaporateurs et condenseurs dans les refroidisseurs et les pompes à chaleur

·Économiseurs pour fluide frigorigène liquide

• Sous-refroidisseurs dans les cycles de réfrigération

Ces unités standardisées sont facilement disponibles pour un déploiement rapide dans les systèmes où des performances élevées et un faible encombrement sont primordiaux.

Naviguer dans des conditions exigeantes dans l'industrie lourde

Les industries lourdes présentent certains des scénarios de gestion thermique les plus complexes. Les ingénieurs de ces secteurs doivent sélectionner des équipements capables de résister à des pressions et des températures extrêmes, ainsi qu'à des fluides difficiles. Une approche globale est donc nécessaire.catalogue d'échangeurs de chaleur à plaqueselle est indispensable pour identifier des solutions robustes adaptées à ces environnements.

Échangeurs de protons soudés pour hautes pressions et hautes températures

Les échangeurs de chaleur à plaques soudées sont conçus pour une durabilité optimale dans les applications industrielles exigeantes. Leur construction entièrement soudée et sans joint élimine le principal point faible des modèles traditionnels, leur permettant de fonctionner de manière fiable à des pressions supérieures à 1 015 psi et à des températures atteignant 650 °C (1 202 °F). Ils sont ainsi indispensables dans les secteurs où la performance est primordiale.

Les principales applications comprennent :

Pétrole et gazUtilisés dans le préchauffage du pétrole brut et la purification du gaz, où ils traitent des flux d'hydrocarbures à haute pression.

• Traitement chimiqueIdéal pour la gestion des fluides agressifs et le contrôle des températures de réaction.

Production d'énergieUtilisé dans les systèmes de refroidissement en circuit fermé où il est essentiel d'éviter les pertes de fluide.

Réduction des risques de défaillance courants : La conception robuste et soudée permet de cibler directement les modes de défaillance critiques fréquents dans les environnements à fortes contraintes. L’absence de joints réduit considérablement le risque de fuite dû à une défaillance d’étanchéité. Leur construction robuste offre également une résistance supérieure aux vibrations et à la corrosion, garantissant ainsi une intégrité opérationnelle à long terme.

Modèles à large intervalle pour les fluides visqueux ou particulaires

Le traitement de fluides contenant des matières en suspension, des fibres ou présentant une viscosité élevée engendre un risque important d'obstruction. Les échangeurs de chaleur à plaques à large espacement résolvent ce problème grâce à une conception spécifique. Ces modèles sont dotés de canaux extra-larges (jusqu'à 10 mm) qui permettent une circulation fluide des fluides tels que les boues, les suspensions et les effluents chargés de fibres.

Cette conception prévient efficacement l'encrassement et les obstructions, ce qui se traduit par des cycles de fonctionnement plus longs et des coûts de maintenance réduits. Les ingénieurs préconisent fréquemment ces unités pour des applications dans l'industrie des pâtes et papiers (traitement de la liqueur noire) ou dans les usines chimiques (traitement de fluides spéciaux). Il en résulte un transfert de chaleur fiable et efficace, sans les temps d'arrêt associés aux conceptions classiques.

Solutions d'approvisionnement pour les technologies spécialisées et émergentes

Avec le développement des industries, la demande en solutions de gestion thermique hautement spécialisées augmente. Une solution complèteéchangeur de chaleur à plaquesCe catalogue est le guide de l'ingénieur pour trouver des conceptions innovantes pour des applications uniques et de haute technologie, allant au-delà des configurations standard pour répondre aux besoins spécifiques des processus.

Plaques à coussin pour le chauffage de réservoirs et de cuves

échangeurs de chaleur à plaques coussinCes composants offrent une solution polyvalente pour le chauffage et le refroidissement des grands réservoirs et cuves. Leur structure unique en forme de coussin gonflable est obtenue par soudage de deux tôles métalliques. Cette conception assure une grande surface d'échange thermique et une excellente résistance à la pression. Les ingénieurs les utilisent fréquemment comme enveloppes chauffantes ou refroidissantes intégrées pour les réservoirs des industries agroalimentaires, chimiques et autres secteurs exigeant une régulation thermique stable pour de grands volumes.

Calcul des performances : L’efficacité d’une plaque à coussin dépend du coefficient de transfert thermique global (k), qui prend en compte les propriétés du fluide, la conductivité du matériau (λ) et le risque d’encrassement (Rf). Des logiciels spécialisés permettent aux ingénieurs de modéliser ces variables afin de garantir des performances optimales pour les applications en cuve.

Échangeurs de chaleur à circuits imprimés (PCHE) pour applications de haute technologie

Les échangeurs de chaleur à circuits imprimés (PCHE) représentent la technologie de pointe en matière de gestion thermique. Les fabricants les produisent en gravant chimiquement des microcanaux complexes sur des plaques métalliques, lesquelles sont ensuite empilées et liées par diffusion pour former un bloc solide. Ce procédé permet d'obtenir un échangeur de chaleur exceptionnellement compact, léger et robuste, offrant une efficacité thermique supérieure.

Les échangeurs de chaleur à plaques (PCHE) résistent à des pressions et des températures extrêmes, ce qui les rend indispensables dans les secteurs de pointe et émergents. Leur densité de puissance élevée et leur résilience sont essentielles pour :

Production et liquéfaction d'hydrogène vert

Systèmes de gestion thermique aérospatiale

• Applications cryogéniques, y compris les installations de GNL

• Procédés de fabrication avancés

En utilisant des matériaux comme les alliages résistants à la corrosion (ARC) et les superalliages à base de nickel, les PCHE offrent des performances fiables dans les environnements les plus exigeants, des équipements sous-marins aux équipements d'exploration spatiale.

Optimisation de l'efficacité énergétique dans toutes les applications

L'optimisation de l'efficacité énergétique est un objectif primordial dans tous les secteurs d'activité.échangeurs de chaleur à plaquesCes systèmes sont essentiels à cet effort, offrant des solutions avancées pour la récupération de la chaleur résiduelle et des performances sur mesure. Les incitations gouvernementales, notamment les crédits d'impôt fédéraux et les remises des fournisseurs d'énergie, encouragent davantage l'adoption de ces systèmes à haut rendement.

Préchauffeurs d'air à plaques pour la récupération de chaleur résiduelle

Les préchauffeurs d'air à plaques sont spécialement conçus pour récupérer la chaleur précieuse des gaz d'échappement. Dans les procédés industriels, la température des fumées peut dépasser 1 100 °C, ce qui représente une importante perte d'énergie. Ces appareils captent cette énergie thermique et l'utilisent pour préchauffer l'air de combustion entrant. Ce procédé permet d'accroître le rendement de combustion jusqu'à près de 99 % et de réduire la consommation de combustible. La structure optimisée des plaques améliore le transfert de chaleur tout en minimisant la résistance à l'écoulement de l'air. De ce fait, les préchauffeurs d'air à plaques offrent des avantages considérables par rapport aux autres technologies.



Solutions personnalisées pour des besoins de processus uniques

Les modèles standard ne conviennent pas à toutes les applications. Un catalogue complet d'échangeurs de chaleur à plaques propose souvent des solutions sur mesure. Des industries comme l'agroalimentaire, la pharmaceutique et la chimie ont des exigences spécifiques qui nécessitent des conceptions spécialisées. Par exemple, un producteur alimentaire peut avoir besoin d'une configuration de plaques particulière pour obtenir la texture idéale d'un beurre de cacahuète crémeux.

Concevoir avec précision⚙️ Les ingénieurs utilisent des outils avancés comme la dynamique des fluides numérique (CFD) pour concevoir et valider ces unités sur mesure. Les simulations CFD permettent notamment de :

•Optimiser les voies d'écoulement pour maximiser le transfert de chaleur.

•Prévoir la chute de pression à travers l'unité.

·Choisissez des matériaux résistants à la corrosion et à l'encrassement.

Cette modélisation numérique garantit que le produit final offre des performances optimales pour le processus spécifique.

Un catalogue d'échangeurs de chaleur à plaques est bien plus qu'une simple liste de produits ; c'est une ressource essentielle pour résoudre des problèmes thermiques complexes. Les ingénieurs utilisent cette ressource clé pour éviter les erreurs de sélection courantes et choisir les matériaux optimaux pour une fiabilité à long terme. En maîtrisant la navigation dans ces documents, ils peuvent sélectionner et mettre en œuvre avec assurance les solutions de transfert de chaleur les plus efficaces pour toute application industrielle.

FAQ

Comment les ingénieurs choisissent-ils entre les échangeurs de chaleur à plaques à joints et les échangeurs soudés ?

Les modèles à joints facilitent l'entretien et garantissent une hygiène optimale. Les modèles soudés offrent une grande robustesse pour les applications à pression et température extrêmes dans l'industrie lourde.

Quel est le facteur le plus important dans le choix des matériaux ?

Les ingénieurs privilégient la compatibilité avec les fluides. Le matériau doit résister à la corrosion due au fluide de procédé. Ceci garantit une fiabilité à long terme et prévient les fuites du système.

Comment un catalogue peut-il aider à la création de designs personnalisés ?

Les catalogues fournissent des données de performance pour les composants standard. Les ingénieurs utilisent ces données comme référence pour développer des solutions sur mesure répondant aux exigences spécifiques des processus.
