Sélection du système de préchauffage d'air adapté à votre application industrielle

Le choix du système de préchauffage d'air adapté conditionne la réussite de tout procédé industriel. Chaque installation industrielle est confrontée à des exigences spécifiques, d'où l'importance d'adapter les caractéristiques du système de préchauffage d'air aux exigences spécifiques du procédé. Un préchauffeur adapté récupère non seulement la chaleur des gaz d'échappement, mais améliore également l'efficacité et la durabilité de l'usine en réduisant la consommation de carburant et les émissions. Des solutions avancées comme le préchauffeur d'air à plaques de SHPHE offrent un rendement élevé, une résistance à la corrosion et une conception modulaire, permettant aux industries de réduire leurs coûts énergétiques et d'améliorer leur performance environnementale.

Principes de base du système de préchauffage d'air

Qu'est-ce qu'un système de préchauffage d'air

UNsystème de préchauffage d'airLe système joue un rôle essentiel dans de nombreux environnements industriels. Il récupère la chaleur des gaz d'échappement et l'utilise pour réchauffer l'air entrant avant qu'il n'entre dans un réchauffeur ou une chambre de combustion. Ses principaux composants comprennent souvent des tubes, des rotors avec feuilles de transfert thermique, des trémies à suie, des chicanes, des carters, des joints et des mécanismes d'entraînement.

• Les préchauffeurs d'air tubulaires utilisent des tubes en acier à parois minces. Les gaz de combustion chauds les traversent, transférant la chaleur à l'air qui les traverse.

• Les aérothermes rotatifs sont dotés d'un rotor cylindrique rempli de plaques de transfert de chaleur. En tournant, le rotor absorbe la chaleur des gaz d'échappement et la restitue à l'air entrant.

• Les deux types utilisent des boîtiers et des joints pour éviter les fuites d’air et maintenir l’efficacité.

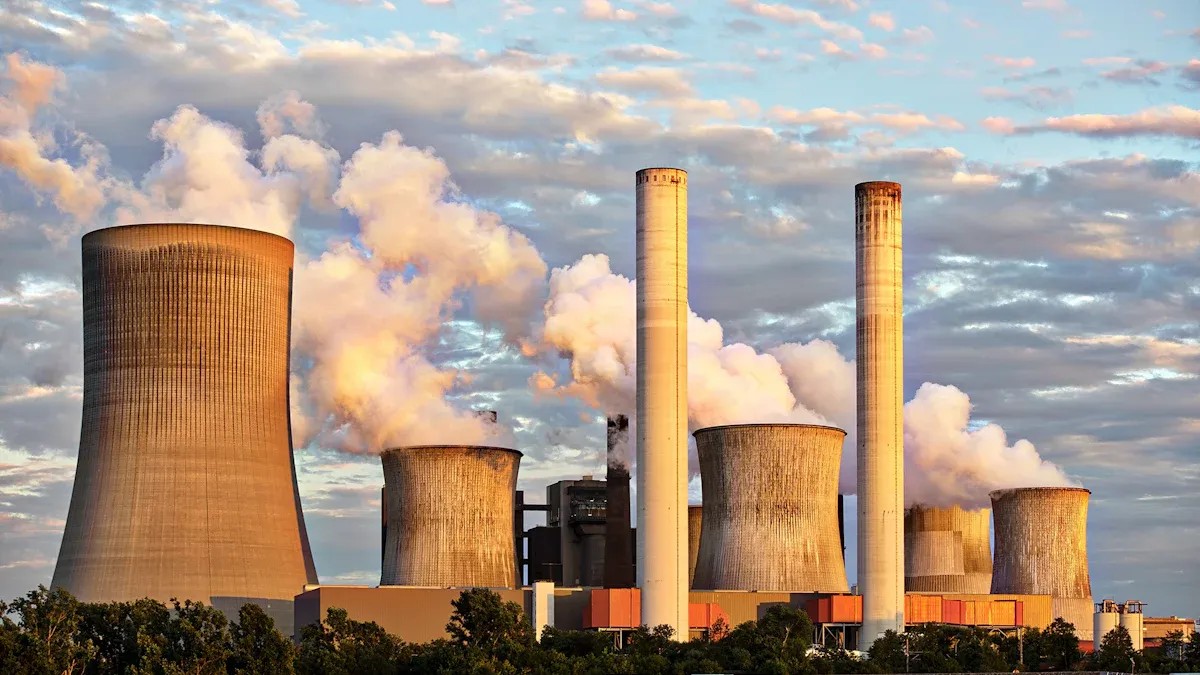

Les systèmes de préchauffage de l'air sont utilisés dans de nombreuses applications industrielles. Des installations telles que les centrales électriques, les raffineries et les usines de fabrication les utilisent pour récupérer l'énergie des procédés de chauffage à haute température. Ils sont couramment utilisés dans les chaudières, les fours, les fondoirs et les fours. En préchauffant l'air, ces systèmes contribuent à réduire la consommation de combustible et les émissions, ce qui les rend essentiels à la gestion de l'énergie et à la protection de l'environnement.

Pourquoi la sélection est importante

Le choix du système de préchauffage d'air adapté influence directement l'efficacité et la sécurité des opérations de chauffage industriel. Le préchauffeur d'air doit répondre aux besoins spécifiques du four ou du procédé. Bien choisis, les réchauffeurs d'air offrent plusieurs avantages clés :

1. Ils préchauffent l’air de combustion en récupérant la chaleur perdue, ce qui augmente l’efficacité thermique.

2. Ils favorisent une combustion rapide et efficace dans les appareils de chauffage et les chaudières.

3. Ils extraient la chaleur perdue des gaz d’échappement, réduisant ainsi les pertes de chaleur.

4. Ils favorisent l’utilisation de carburants de moindre qualité et contribuent à obtenir des émissions plus propres.

5. Ils améliorent l’efficacité des coûts de carburant et les performances globales en augmentant la température de l’air entrant.

Choisir un préchauffeur inadapté peut entraîner des problèmes. Un rapport air-carburant incorrect peut en résulter, entraînant un excès ou un manque d'oxygène. Un excès d'oxygène réduit le rendement thermique, tandis qu'un manque d'oxygène entraîne une combustion incomplète et des émissions plus élevées. Un mauvais choix peut également entraîner une défaillance prématurée de composants critiques, une augmentation des coûts de maintenance et des risques pour la sécurité.

Conseil:Évaluez régulièrement le processus de préchauffage et ajustez le système de préchauffage de l'air en fonction des conditions de fonctionnement. Cette pratique contribue à une consommation énergétique optimale et à une durée de vie prolongée de l'équipement.

Types de préchauffeurs d'air

Les installations industrielles s'appuient sur plusieurs types principaux desystèmes de préchauffage d'airOptimiser les performances du réchauffeur d'air et la récupération d'énergie. Chaque conception de préchauffeur d'air offre des avantages spécifiques pour des applications de chauffage spécifiques.

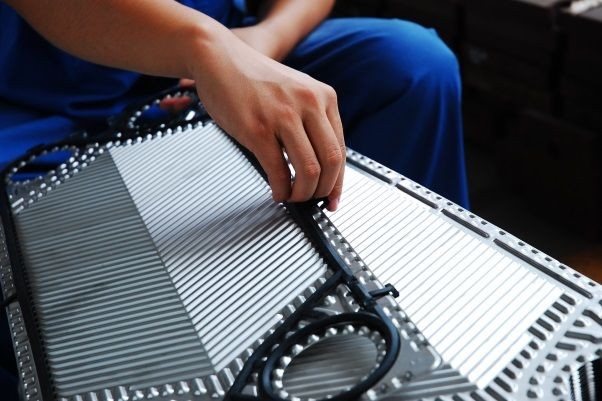

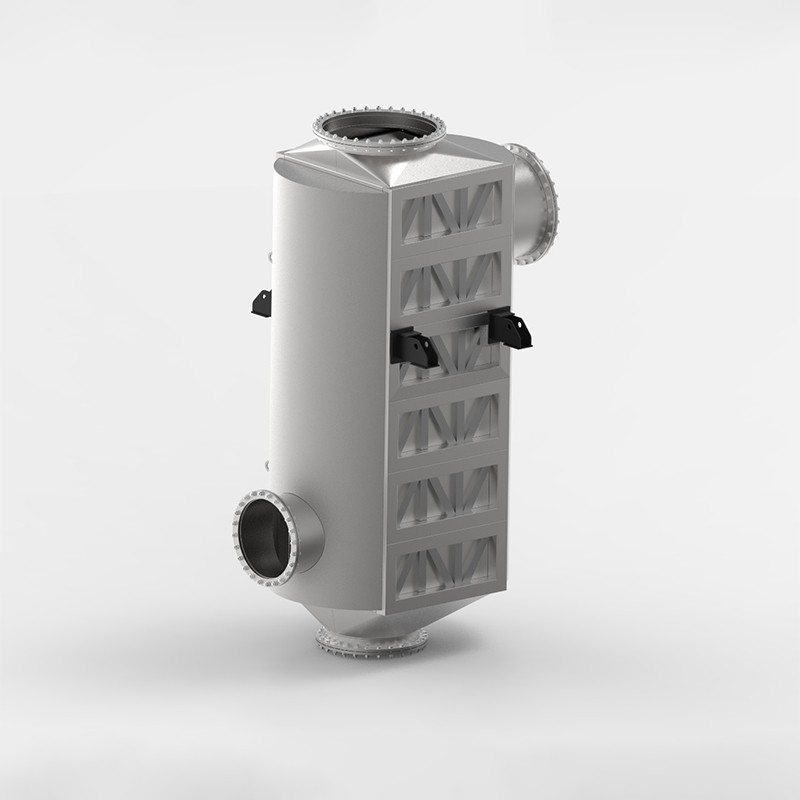

Préchauffeur d'air à plaques

Préchauffeurs d'air à plaquesUtilisent des plaques métalliques ondulées pour créer des canaux alternés pour les gaz d'échappement chauds et l'air entrant. Cette conception optimise l'efficacité du transfert thermique et permet un chauffage à haut rendement dans les systèmes de chauffage à combustion. Le préchauffeur d'air à plaques SHPHE se distingue par sa structure modulaire, qui facilite la maintenance et la flexibilité d'installation. Fabriqué en acier inoxydable résistant à la corrosion, ce système garantit une durabilité dans les environnements de chauffage difficiles. Les opérateurs peuvent remplacer ou reconfigurer des modules de plaques individuels sans arrêter le préchauffeur d'air complet. Sa construction compacte et légère offre une grande surface d'échange thermique, réduisant ainsi l'encombrement dans les applications de chauffage à combustion. Les préchauffeurs d'air à plaques offrent un rendement thermique élevé, souvent 1 à 3 fois supérieur à celui des réchauffeurs d'air tubulaires traditionnels. Des industries telles que le pétrole et le gaz, la métallurgie et la chimie utilisent ces réchauffeurs d'air pour récupérer la chaleur perdue, réduire les émissions et améliorer l'efficacité des réchauffeurs d'air.

Note:Les préchauffeurs d'air à plaques offrent une durée de vie plus longue et des coûts de maintenance réduits grâce à leurs surfaces lisses et à leurs fonctions de nettoyage faciles.

Préchauffeur d'air tubulaire

Les préchauffeurs d'air tubulaires sont constitués de faisceaux de tubes droits placés près de la sortie des fumées d'un réchauffeur à combustion. Les gaz chauds traversent les tubes, transférant la chaleur à l'air qui les traverse. Ces réchauffeurs d'air sont courants dans les applications de production d'électricité, de chimie et de raffinage. Ils gèrent efficacement les gaz pollués et assurent un chauffage fiable des systèmes de réchauffeurs à combustion. Leur conception ouverte permet un meilleur contrôle des fumées et favorise une combustion efficace dans les chaudières à vapeur et les turbines. Cependant, les réchauffeurs d'air tubulaires nécessitent plus d'espace et un nettoyage régulier des tubes pour maintenir leur efficacité.

Préchauffeur d'air rotatif

Les préchauffeurs d'air rotatifs sont dotés d'une matrice rotative qui absorbe la chaleur des gaz d'échappement et la transfère à l'air entrant. Cette conception améliore l'efficacité des réchauffeurs d'air à combustion et réduit la consommation de combustible dans les applications de chauffage à grande échelle. Ils sont largement utilisés dans les centrales électriques, l'industrie pétrolière et gazière, ainsi que dans l'industrie maritime. Des matériaux et des systèmes de contrôle avancés améliorent la durabilité et permettent une régulation précise des processus de chauffage. Les préchauffeurs d'air rotatifs contribuent à la réduction des émissions et aux économies d'énergie dans les opérations de chauffage à combustion.

Comparaison des systèmes

Chaque type de préchauffeur d'air répond à des besoins spécifiques en matière de chauffage. Les réchauffeurs d'air à plaques offrent un excellent rendement et une maintenance optimale, les réchauffeurs d'air tubulaires sont adaptés aux environnements à gaz pollués, et les réchauffeurs d'air rotatifs offrent un contrôle avancé pour les applications de chauffage à grande échelle.

Critères de sélection

Besoins de performance

Chaque installation industrielle doit évaluer les exigences de ses procédés avant de choisir un préchauffeur d'air. La performance des réchauffeurs d'air a un impact direct sur le fonctionnement des réchauffeurs et la gestion globale de l'énergie. Les indicateurs clés incluent la variation de la charge auxiliaire, la consommation de combustible, les émissions et la production de vapeur. Les exploitants doivent surveiller l'impact des fuites des préchauffeurs d'air sur la charge des ventilateurs et la consommation électrique. Une augmentation des fuites peut augmenter la consommation de combustible, ce qui entraîne des émissions plus élevées et une utilisation plus fréquente de consommables pour le contrôle des émissions. Une réduction de la production de vapeur peut affecter la production d'électricité et l'exportation de vapeur précieuse dans certaines applications.

Les installations doivent également prendre en compte l'efficacité, l'adaptabilité aux conditions environnementales et la résistance à la corrosion. Les préchauffeurs d'air à haut rendement transfèrent la chaleur plus efficacement, ce qui optimise les économies d'énergie et assure un chauffage stable. Des matériaux comme l'acier inoxydable offrent une résistance à la corrosion et à l'usure, garantissant des performances fiables dans les environnements difficiles. Les systèmes de contrôle automatique ajustent le préchauffage en fonction des besoins réels, améliorant ainsi la flexibilité et l'efficacité. Le choix du type de préchauffeur d'air approprié (à plaques, tubulaire ou rotatif) garantit la compatibilité avec les applications de chauffage et les conditions de procédé spécifiques.

Source d'énergie

Le choix de la source d'énergie influence le choix d'un préchauffeur. Les installations utilisant du gaz naturel, du fioul ou des combustibles alternatifs doivent adapter le préchauffeur d'air aux caractéristiques de combustion de leur appareil. Le préchauffage de l'air réduit la consommation de combustible en améliorant l'efficacité de la combustion, ce qui diminue les coûts d'exploitation et les émissions. Dans les industries énergivores, maximiser la récupération de chaleur des gaz d'échappement est essentiel pour assurer la durabilité des opérations. Le préchauffeur d'air doit s'adapter aux variations de température et d'humidité, garantissant des performances constantes pour différentes applications de chauffage.

Espace et installation

Les contraintes d'espace et les exigences d'installation jouent un rôle important dans le choix d'un préchauffeur d'air. Les modèles compacts, comme les réchauffeurs d'air à plaques, offrent de grandes performances.surfaces d'échange thermiquetout en minimisant l'encombrement. Les installations disposant d'un espace limité bénéficient de systèmes modulaires permettant une installation flexible et une maintenance aisée. La complexité de l'installation, le poids de l'équipement et l'intégration aux systèmes de chauffage existants doivent être pris en compte. Les unités préassemblées et testées en usine simplifient l'installation et garantissent une intégration sûre aux infrastructures existantes.

Les préchauffeurs d'air modulaires permettent aux opérateurs de remplacer ou de reconfigurer des modules individuels sans arrêter l'ensemble du système, réduisant ainsi les temps d'arrêt et les coûts de maintenance.

Facteurs de coût

Le coût reste un facteur déterminant dans le choix d'un préchauffeur d'air. Les installations doivent prendre en compte à la fois l'investissement initial et les coûts d'exploitation à long terme. Les principaux postes de coûts comprennent l'achat de l'équipement, l'installation, la mise en service, la formation des opérateurs, l'ingénierie sur mesure, la conformité aux normes d'émissions, ainsi que les coûts récurrents de carburant et d'exploitation.

Les installations doivent concilier les coûts initiaux avec les économies à long terme réalisées grâce à la réduction de la consommation de carburant et à l'amélioration de l'efficacité énergétique. L'ingénierie sur mesure et la conformité aux normes d'émissions peuvent augmenter les coûts, mais ces investissements se traduisent souvent par une plus grande fiabilité et une meilleure approbation réglementaire.

Sécurité et conformité

La sécurité et la conformité réglementaire sont essentielles pour tout projet de chauffage industriel. Les préchauffeurs d'air doivent être conformes aux certifications FM Global, CSA, EN, CGA, ATEX ou TSSA. L'équipement doit inclure des automates programmables industriels pour la gestion automatisée, la surveillance à distance et les arrêts multiples de sécurité. La conformité aux réglementations OSHA garantit une ventilation adéquate, une maîtrise du bruit et une protection contre la surpression. Les installations doivent former les employés à l'utilisation sûre, à l'utilisation des équipements de protection individuelle et aux procédures d'arrêt d'urgence. L'installation de dispositifs de sécurité tels que des soupapes de surpression et des systèmes de surveillance de la qualité de l'air protège le personnel et les équipements.

Les sites industriels doivent également se conformer aux réglementations de l'EPA (Agence américaine de protection de l'environnement) en matière d'émissions, conformément au Clean Air Act. Les tendances récentes encouragent l'adoption de technologies plus propres et économes en énergie, faisant des réchauffeurs d'air avancés un choix privilégié pour les applications modernes de chauffage à combustion.

Entretien

La fiabilité à long terme dépend de pratiques de maintenance efficaces. Les installations doivent prévoir un nettoyage régulier de l'échangeur de chaleur afin d'éviter l'encrassement et de maintenir l'efficacité du transfert thermique. L'application de mesures de protection contre la corrosion contribue à protéger le préchauffeur d'air contre les dommages. L'optimisation du flux d'air dans l'échangeur de chaleur maximise les performances du système. Les exploitants doivent surveiller les performances du préchauffeur d'air afin de détecter rapidement les problèmes et d'identifier les pistes d'amélioration.

Étapes de sélection

Évaluer les exigences

Choisir le bonpréchauffeur d'airL'évaluation commence par une évaluation approfondie des exigences du processus. Les responsables d'installations doivent comprendre les besoins spécifiques de leurs systèmes industriels. Les étapes suivantes guident cette évaluation :

1. Identifier la quantité d’air extérieur requise par les unités de traitement d’air (UTA) en fonction de l’utilisation et de l’occupation du bâtiment.

2. Assurez-vous que les serpentins de chauffage peuvent gérer une large gamme de quantités d'air extérieur, de la demande minimale à l'air extérieur complet.

3. Évaluez la vitesse de l’eau du serpentin de chauffage pour éviter les problèmes de faible débit, tels que le flux laminaire, l’encrassement, le gel et le chauffage inégal.

4. Tenez compte de la chute de pression côté air causée par le serpentin de chauffage et vérifiez si le ventilateur d’alimentation peut s’adapter à ce changement.

5. Évaluez le système de tuyauterie d’eau chaude pour déterminer les débits maximaux autorisés et le delta-T du système, qui affecte le dimensionnement de la chaudière.

6. Dimensionnez la chaudière de remplacement après avoir évalué les serpentins et la tuyauterie, puis établissez les paramètres globaux du système.

7. Tenez compte des obstacles pratiques, notamment l’encombrement de l’équipement, les besoins en énergie électrique et la logistique d’arrêt.

Comparer les options

Après avoir évalué les besoins, les installations doivent comparer les options de préchauffage d'air disponibles. Une approche structurée aide les décideurs à évaluer la pertinence de chaque système. Le cadre 4E offre une comparaison complète :

1. Analyse énergétique : Mesurer l’efficacité thermique pour déterminer dans quelle mesure le système utilise l’énergie disponible.

2. Analyse exergétique : évaluer l’efficacité de la deuxième loi pour comprendre la qualité de l’utilisation de l’énergie et le potentiel de travail utile.

3. Critères environnementaux : Examiner les émissions de gaz à effet de serre et envisager des pénalités ou des taxes liées à l’impact environnemental.

4. Analyse économique : Analyser les coûts d’investissement et d’exploitation, les périodes de récupération, la valeur actuelle nette et la sensibilité aux taux d’intérêt.

Les installations doivent sélectionner un préchauffeur d’air qui excelle en termes d’efficacité énergétique, minimise les émissions et offre une solide justification économique.

Consultez des experts

Consulter des experts en préchauffeurs d'air apporte des avantages précieux lors du processus de sélection. Nos spécialistes proposent des solutions sur mesure adaptées aux exigences opérationnelles spécifiques de chaque installation. Leur assistance technique couvre l'installation, la maintenance et l'optimisation, garantissant une intégration transparente à l'infrastructure existante. Nos experts recommandent des technologies durables et économes en énergie qui contribuent à réduire l'empreinte carbone. Ils orientent les installations vers le type et la conception de préchauffeurs d'air adaptés, pour des performances et une fiabilité optimales.

• Des solutions personnalisées pour des besoins industriels spécifiques

• Support technique pour l'installation et la maintenance

• Accès à des systèmes de contrôle avancés et à des conceptions modulaires

• Économies de coûts grâce à une meilleure efficacité énergétique

• Une expérience avérée en matière d'améliorations opérationnelles et environnementales

Analyser les coûts

Une analyse complète des coûts est essentielle avant de finaliser le choix d'un préchauffeur d'air. Les installations doivent prendre en compte le coût total de possession (CTP), qui inclut toutes les dépenses liées au cycle de vie :

• Les coûts d’installation couvrent l’achat de l’équipement, l’intégration et les systèmes auxiliaires.

• Les coûts opérationnels comprennent la consommation de carburant ou d’énergie, le traitement de l’eau et des produits chimiques, ainsi que la main-d’œuvre.

• Les coûts de maintenance comprennent l’entretien de routine, les inspections et les réparations, qui améliorent la longévité du système.

• Les contrôles et la conformité des émissions entraînent des dépenses initiales et continues, telles que la surveillance et les taxes sur le carbone.

• La budgétisation doit tenir compte des imprévus et de l’intégration des systèmes auxiliaires pour éviter les coûts imprévus.

• Les coûts d’exploitation à long terme dépassent souvent l’investissement initial en capital, le carburant représentant la plus grande part.

Une maintenance adéquate et une exploitation rigoureuse réduisent les coûts globaux du cycle de vie en prévenant les pannes et les inefficacités. Les installations qui investissent dans des systèmes de préchauffage d'air fiables bénéficient de dépenses de carburant réduites et d'une diminution des arrêts imprévus.

Planifier l'avenir

La planification des besoins futurs garantit l'efficacité du système de préchauffage d'air face à l'évolution des exigences de l'installation. Les responsables doivent tenir compte des changements potentiels de volume de production, de types de combustibles et de normes réglementaires. Les conceptions modulaires, comme celles proposées par SHPHE, permettent une extension ou une reconfiguration aisée. Les installations doivent également se préparer aux mises à niveau des systèmes de contrôle et à l'intégration de nouvelles technologies.

Études de cas

Applications industrielles

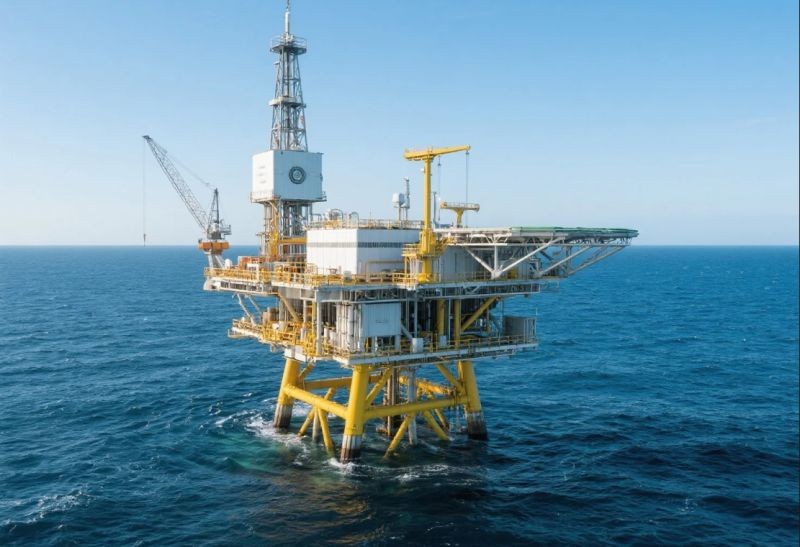

Les installations industrielles ont adopté des systèmes de préchauffage de l'air afin d'améliorer l'efficacité énergétique et de réduire les émissions liées aux opérations de chauffage. Dans le secteur de la sidérurgie, une grande entreprise du Michigan a installé un système de récupération de chaleur résiduelle sur ses fours de réchauffage de l'acier. Ce système préchauffe l'air entrant, ce qui permet de réaliser des économies d'énergie annuelles de 3,8 millions de dollars et de réduire les émissions de CO2 de 32 000 tonnes par an. Des cimenteries du Texas utilisent des systèmes à cycle organique de Rankine pour convertir la chaleur résiduelle des refroidisseurs de clinker en électricité, générant 1,5 MW d'électricité et économisant 1 million de dollars par an. Des usines textiles, comme Arvind Limited en Inde, utilisent également ce système.échangeurs de chaleur à plaquesRécupérer la chaleur des eaux usées chaudes lors du traitement du denim. Ces applications permettent de réaliser d'importantes économies d'énergie et de réduire les émissions de gaz à effet de serre.

Les préchauffeurs de poches horizontaux sont devenus courants dans la production d'acier et les fonderies d'aluminium. Ils assurent un chauffage uniforme, protègent les revêtements réfractaires et améliorent la sécurité lors de la manipulation du métal en fusion. Les usines agroalimentaires, comme Smithfield Foods aux États-Unis, récupèrent la chaleur des compresseurs frigorifiques pour préchauffer l'eau destinée à l'assainissement. Cette approche permet d'économiser plus de 100 000 MMBtu d'énergie chaque année et de réduire la consommation de gaz naturel. Les sites industriels des secteurs du raffinage et de la pétrochimie utilisent des préchauffeurs d'air à plaques pour optimiser les performances des brûleurs des fours de raffinerie et des fours pétrochimiques. Les chaudières électriques bénéficient également de ces systèmes, qui améliorent la récupération de chaleur et contribuent à la durabilité des opérations.

Le choix d'un système de préchauffage d'air efficace comporte plusieurs étapes clés. Les installations doivent définir l'application, déterminer la température et le débit d'air requis, calculer la capacité de chauffage, prendre en compte la température maximale de fonctionnement et choisir une source d'énergie compatible.Préchauffeur d'air à plaquesOffre un rendement thermique élevé, une conception compacte et une maintenance aisée. Ses matériaux de pointe et ses fonctions de surveillance intelligente garantissent un fonctionnement fiable et durable. Les installations doivent consulter des experts pour des recommandations personnalisées et envisager une évaluation du site afin de garantir la solution la mieux adaptée à leurs besoins.

FAQ

Quel est le principal avantage de l’utilisation d’un préchauffeur d’air à plaques ?

Les préchauffeurs d'air à plaques offrent un rendement thermique élevé. Ils récupèrent davantage de chaleur résiduelle des gaz d'échappement que les modèles traditionnels. Ce procédé réduit la consommation de carburant et les émissions. De nombreuses industries choisissent les préchauffeurs d'air à plaques pour leur compacité et leur facilité d'entretien.

Comment le préchauffeur d'air à plaques de SHPHE aide-t-il à la maintenance ?

Le préchauffeur d'air à plaques de SHPHE est de conception modulaire. Les opérateurs peuvent remplacer ou nettoyer les modules de plaques individuellement sans interrompre l'ensemble du système. Cette fonctionnalité réduit les temps d'arrêt et les coûts de maintenance.

Quelles industries utilisent le plus souvent des préchauffeurs d’air à plaques ?

Les préchauffeurs d'air à plaques apparaissent dans le pétrole et le gaz, la métallurgie,traitement chimiqueet le contrôle environnemental. Ces industries ont besoin d'une récupération de chaleur fiable et d'économies d'énergie. Les préchauffeurs d'air à plaques les aident à respecter des normes strictes d'efficacité et d'émissions.
