Processus de nettoyage étape par étape pour les échangeurs de chaleur à plaques

Plaque échangeur de chaleurLes PHEs sont des composants vitaux dans divers processus industriels, facilitant un transfert de chaleur efficace entre les fluides. Au fil du temps, ces systèmes peuvent accumuler de l'encrassement - tel que l'échelle minérale, la croissance biologique et les particules - qui nuisent aux performances. Un nettoyage régulier est essentiel pour maintenir une fonctionnalité optimale et prolonger la durée de vie de l'équipement.

Pour un guide visuel sur la façon de nettoyer Plaque échangeur de chaleur Pour l'entretien des échangeurs de chaleur à plaques, envisagez de regarder la vidéo suivante :

nettoyage mécanique

Le nettoyage mécanique implique l'élimination physique des dépôts de la surface.Plaque corrugéeS de l'échangeur de chaleur. Cette méthode est particulièrement efficace pour traiter les encrassements tenaces qui résistent au traitement chimique.

Procédé :

1. Ouvrez l'unité de nettoyage et retirez soigneusement les plaques ondulées.

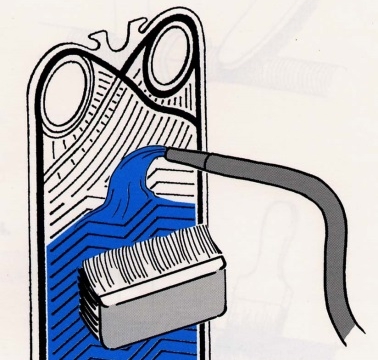

2. Utilisez une brosse à poils mous pour frotter doucement les plaques, en évitant tout matériau abrasif pouvant endommager la surface.

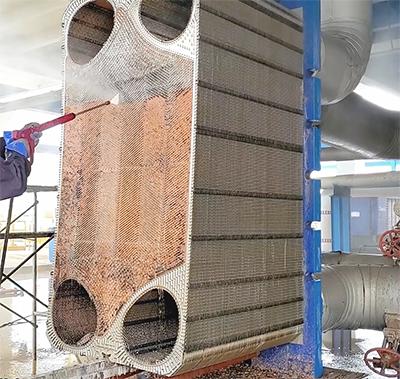

3. Nettoyez les plaques avec un pistolet à eau haute pression, en veillant à ce que la pression ne dépasse pas 8 MPa.

4. Maintenir une distance minimale de 200 mm entre la buse et la surface de la plaque pour éviter les déformations.

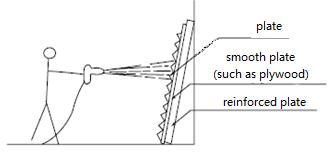

5. Soutenir l'arrière de la plaque avec une plaque rigide ou renforcée pendant le nettoyage à haute pression pour éviter de se plier.

Précautions :

L'EPDMLes gaussets phe Il ne doit pas être exposé à des solvants aromatiques pendant plus de 30 minutes.

Évitez le contact direct entre le fond de la plaque et le sol pendant le nettoyage.

Après le nettoyage, inspectez soigneusement les plaques et les joints pour vous assurer qu ' aucun résidu, tel que des particules solides ou des fibres, ne reste.

Remplacez les joints décolés ou endommagés.

N'utilisez pas de brosses métalliques, car elles peuvent rayer les plaques et les joints.

Assurer une collecte adéquate des eaux usées pour éviter la contamination du site et d'autres équipements.

nettoyage chimique

Le nettoyage chimique consiste à faire circuler une solution de nettoyage à travers laÉchangeur de chaleur de type gauge pour dissoudre et éliminer les dépôts. Cette méthode est efficace pour éliminer les écailles minérales et les saletés organiques sans démonter l'unité.

Procédures :

1. Préparer une solution de nettoyage d'une concentration en masse de ≤ 4 % pour un agent alcalin ou acide, selon la nature de l'encrassement.

2. Chauffer la solution de nettoyage à une température comprise entre 40 - 60 ° C.

3. Connectez l'équipement à un véhicule de nettoyage mécanique, en veillant à ce qu 'un tuyau soit installé aux tuyaux d'entrée et de sortie des médias.

4. Pompez la solution de nettoyage dans l'équipement dans le sens opposé au flux habituel du produit.

5. Faites circuler la solution de nettoyage pendant 10 - 15 minutes à un débit de milieu de 0,1 - 0,15 m / s.

6. Enfin, recirculer de l'eau propre pendant 5 à 10 minutes pour rincer tout agent de nettoyage restant.

Précautions :

Assurez-vous que les connexions de rechange sont disponibles avant le montage pour permettre un drainage en douceur du liquide de nettoyage.

Utilisez de l'eau propre ayant une teneur en chlorure inférieure à 25 ppm pour rincer l'échangeur de chaleur.

Choisissez des agents de nettoyage spéciaux en fonction du type spécifique de saleté présente.

Les méthodes de nettoyage mécanique et chimique peuvent être utilisées en combinaison pour obtenir des résultats plus efficaces.

N'utilisez pas d'acide chlorhydrique pour nettoyer les plaques en acier inoxydable.

Évitez d'utiliser de l'eau contenant plus de 25 ppm de chlorure pour préparer des liquides de nettoyage ou pour rincer des plaques en acier inoxydable.

Inspection et remontage de l'échangeur de chaleur

Après le nettoyage, une inspection minutieuse et un réassemblage précis de l'échangeur de chaleur à plaques sont cruciaux pour assurer des performances et une longévité optimales.

Inspection :

Vérifiez chaque plaque pour détecter les salissures résiduelles, la corrosion ou les dommages physiques. Même des imperfections mineures peuvent compromettre l'efficacité du transfert de chaleur et entraîner des fuites.

Pour les échangeurs de chaleur à plaques joints, vérifiez les joints pour détecter les signes d'usure, tels que des fissures, des déformations ou une perte d'élasticité. Remplacez les joints qui présentent une détérioration pour maintenir un joint fiable.

Réassemblement :

Assurez-vous que les plaques sont réassemblées dans la séquence et l'orientation correctes. Le désalignement peut perturber les schémas d'écoulement et réduire l'efficacité.

Positionnez soigneusement les joints pour s'aligner sur leurs rainures désignées, en assurant un joint uniforme sur toutes les plaques.

Serrer progressivement les boulons du cadre dans un motif croisé pour répartir uniformément la pression et éviter la distorsion de la plaque. Reportez-vous aux spécifications du fabricant pour le couple de serrage correct.

Tests et maintenance post-nettoyage

Une fois que leÉchangeur de chaleur welded Une fois que l'appareil est réassemblé, effectuer des essais approfondis et établir une routine d'entretien sont des étapes essentielles pour assurer une performance soutenue.

Essai de pression :

Effectuer un essai de pression hydrostatique pour vérifier l'intégrité des joints et détecter les fuites. Il s'agit de remplir l'unité d'eau et de la pressuriser au niveau spécifié tout en surveillant les baisses de pression ou les fuites visibles.

Calendrier de maintenance :

Élaborer un calendrier de maintenance régulier en fonction des exigences opérationnelles et des conditions environnementales. Les inspections et les nettoyages de routine aident à prévenir les saletés excessives et à identifier les problèmes potentiels tôt.

Documenter toutes les activités de maintenance, y compris les dates de nettoyage, les résultats de l'inspection et les mesures correctives prises. Cette tenue de dossiers facilite l'analyse des tendances et la prise de décision éclairée pour la planification future de la maintenance.
