Types d'échangeurs thermiques à connaître et leurs avantages uniques

Aperçu des types d'échangeurs de chaleur

Qu'est-ce qu'un échangeur thermique ?

Un échangeur thermique, aussi appelé échangeur de chaleur, est un dispositif qui transfère la chaleur d'un fluide à un autre sans les mélanger. Ces dispositifs sont utilisés dans de nombreux systèmes pour chauffer ou refroidir des liquides et des gaz. Ils contribuent au bon fonctionnement des processus et favorisent l'efficacité énergétique. Les échangeurs de chaleur permettent le transfert de chaleur entre fluides ou entre un fluide et une surface solide. Ce processus est essentiel dans les habitations, les usines et les centrales électriques. Pour économiser de l'énergie ou contrôler la température, on utilise généralement différents types d'échangeurs de chaleur.

Le saviez-vous ? Les échangeurs de chaleur jouent un rôle clé dans l'efficacité énergétique en réduisant les pertes de chaleur et en diminuant les coûts.

Principaux types d'échangeurs de chaleur

Il existe de nombreux types d'échangeurs de chaleur, chacun présentant des caractéristiques et des avantages spécifiques. Les principaux types d'échangeurs de chaleur sont les suivants :

1. Échangeurs de chaleur à calandre et à tubes

2. Échangeurs de chaleur à plaques

3. Échangeurs de chaleur spiralés

4. Échangeurs de chaleur refroidis par air

5. Échangeurs de chaleur à double tube

6. Échangeurs de chaleur tubulaires

7. Échangeurs de chaleur régénératifs

Le tableau ci-dessous montre en quoi ces types d'échangeurs de chaleur diffèrent en termes de construction et de fonctionnement :

Le choix d'un type d'échangeur de chaleur dépend souvent du fluide, de la température et de l'espace disponible. Certains modèles sont plus adaptés aux fluides visqueux, tandis que d'autres supportent les hautes pressions ou les grands volumes. Un choix judicieux permet d'améliorer l'efficacité énergétique et de rendre le transfert de chaleur plus fiable.

Conseil : Comprendre les principaux types d’échangeurs de chaleur aide les utilisateurs à choisir la meilleure solution pour leurs besoins.

Échangeurs de chaleur à calandre et à tubes

Fonctionnement et conception

Les échangeurs de chaleur à calandre et tubes figurent parmi les solutions les plus répandues dans de nombreux secteurs industriels. Leur conception, d'apparence simple, est pourtant très performante. Un fluide circule dans un faisceau de tubes, tandis qu'un autre fluide circule autour de ces tubes à l'intérieur d'une calandre. Les deux fluides ne se mélangent jamais. Le transfert de chaleur s'effectue à travers les parois des tubes.

Les ingénieurs ajoutent souvent des chicanes à l'intérieur de l'enveloppe. Ces chicanes guident le fluide et créent des turbulences. Ce mouvement supplémentaire favorise le transfert de chaleur entre les fluides. La conception facilite également le nettoyage et l'entretien, assurant ainsi le bon fonctionnement du système.

Voici un aperçu rapide des principales caractéristiques de conception et de leur importance :

Avantages des tubes à calandre

Coquille et tubeLes échangeurs de chaleur offrent plusieurs avantages importantsLeur construction robuste leur permet de supporter des pressions élevées et des températures très élevées. Cela les rend parfaitement adaptés aux applications exigeantes où d'autres échangeurs de chaleur seraient moins performants. Ils peuvent supporter aussi bien le côté tubes que le côté calandre dans des conditions difficiles. De nombreuses industries les privilégient pour les procédés impliquant des changements de phase ou d'importantes différences de température.

Ces échangeurs de chaleur fonctionnent également très bien dans les environnements critiques. Ils conservent leurs performances même lorsque la pression et la température augmentent. C'est pourquoi de nombreuses usines et installations industrielles leur font confiance pour un transfert de chaleur fiable.

Applications typiques

Les échangeurs de chaleur à calandre et à tubes sont utilisés dans de nombreux secteurs. On les trouve notamment dans les raffineries de pétrole, les usines chimiques et les centrales électriques. Ils permettent de refroidir ou de chauffer des fluides dans de grands systèmes. Ces échangeurs de chaleur sont également présents dans les systèmes de chauffage, de ventilation et de climatisation (CVC), les navires et même les usines agroalimentaires. Leur conception flexible leur permet de s'adapter à de nombreuses applications, du refroidissement de l'eau au chauffage du fioul.

Conseil : Lorsqu'une application exige des performances élevées et un transfert de chaleur efficace, les échangeurs de chaleur à calandre et à tubes sont souvent la solution privilégiée.

Échangeurs de chaleur à plaques

Caractéristiques de la plaque et du cadre

Les échangeurs de chaleur à plaques utilisent une série de plaques minces pour transférer la chaleur entre les fluides. Chaque plaque offre une grande surface d'échange, ce qui accélère les échanges thermiques. Leur conception permet aux ingénieurs d'adapter le nombre et le type de plaques aux différentes applications. Certaines plaques sont plus épaisses pour une meilleure résistance et une plus grande durabilité, tandis que d'autres sont plus fines pour optimiser le transfert de chaleur. Les plaques disposées en chevrons augmentent la turbulence et limitent l'encrassement. Cette disposition renforce également l'échangeur et facilite son nettoyage.

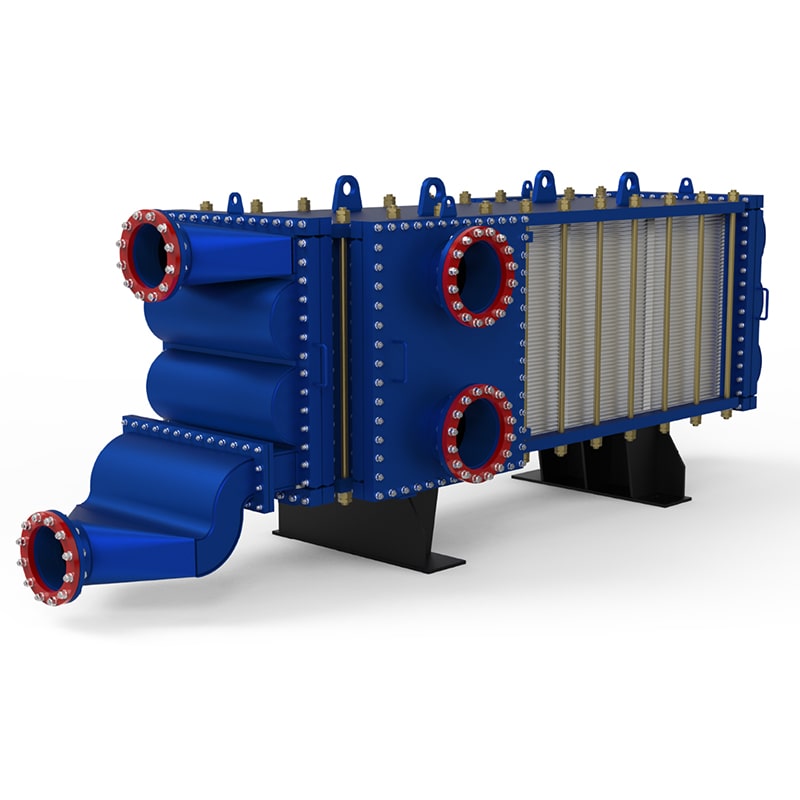

Échangeur de chaleur à plaques soudées à large espacement

L'échangeur de chaleur à plaques de Shanghai proposeÉchangeur de chaleur à plaques soudées à large espacementSolution de pointe pour les applications industrielles exigeantes, ce produit se distingue par ses larges canaux d'écoulement qui préviennent tout colmatage, même en présence de fluides contenant des particules solides ou fibreuses. Sa construction entièrement soudée et sans joint lui permet de supporter aisément les hautes pressions et températures. Accessible de tous côtés, l'unité est facile à nettoyer et à inspecter. Sa conception verticale optimise l'espace et réduit les pertes de charge, garantissant ainsi une efficacité accrue dans les espaces restreints.

Les échangeurs de chaleur à plaques de Shanghai répondent aux normes industrielles les plus strictes et sont certifiés cGMP, FDA et EMEA. Ces certifications attestent de leur efficacité dans les industries chimiques, agroalimentaires et pharmaceutiques.

Avantages des échangeurs de chaleur à plaques

Les échangeurs de chaleur à plaques offrent un rendement thermique élevé, ce qui réduit la consommation d'énergie et les coûts. Leur conception facilite le démontage, ce qui accélère le nettoyage par rapport aux échangeurs tubulaires. La maintenance est simple et un nettoyage rapide des plaques permet de rétablir rapidement les performances. La forte turbulence à l'intérieur des canaux contribue à prévenir l'accumulation de tartre et à maintenir des taux de transfert thermique élevés.

• Démontage facile pour le nettoyage

• Processus de nettoyage rapide comparé aux échangeurs de chaleur tubulaires

• Maintenance simplifiée grâce au nettoyage des plaques ou au NEP (Nettoyage en Place).

Les échangeurs de chaleur à plaques récupèrent intégralement la chaleur perdue, ce qui contribue aux économies d'énergie. Leurs vitesses de cisaillement élevées empêchent la formation de tartre, et le nettoyage permet de rétablir les performances avec un temps d'arrêt minimal. Ces caractéristiques en font un choix judicieux pour les industries exigeant une efficacité accrue et un transfert de chaleur fiable.

Conseil : Les échangeurs de chaleur à plaques sont particulièrement performants lorsque les utilisateurs recherchent un meilleur taux de transfert de chaleur et une maintenance aisée.

Échangeurs de chaleur spiralés

Conception en spirale

Les échangeurs de chaleur à spirale utilisent un circuit d'écoulement unique en forme de spirale. Cette conception les distingue des autres échangeurs de chaleur. Les canaux spiralés guident les fluides selon une courbe continue, ce qui contribue à optimiser le transfert de chaleur. Ce circuit maintient les fluides en mouvement et réduit les zones de ralentissement, appelées zones mortes, qui peuvent engendrer des problèmes dans d'autres conceptions. La forme en spirale favorise également l'auto-nettoyage de l'appareil lors du passage des fluides. C'est pourquoi les échangeurs de chaleur à spirale constituent un choix judicieux pour les fluides épais ou susceptibles d'encrasser les équipements.

• Les échangeurs de chaleur en spirale présentent un circuit d'écoulement continu en forme de spirale, ce qui améliore l'efficacité du transfert de chaleur.

• Leur conception minimise les zones mortes et favorise l'auto-nettoyage, ce qui les rend efficaces pour les fluides visqueux et encrassants.

• Le flux à contre-courant améliore l'efficacité thermique, tandis que l'absence de joints accroît la durabilité et facilite la maintenance.

Principaux avantages

Les échangeurs de chaleur à spirale offrent plusieurs avantages importants. Leur conception maximise la différence de température entre les fluides, ce qui améliore le transfert de chaleur. L'écoulement en spirale crée des turbulences, limitant ainsi l'accumulation de dépôts. Il en résulte moins d'encrassement et moins d'arrêts pour nettoyage. Les échangeurs de chaleur à spirale sont compatibles avec de nombreux types de fluides et adaptés à différents secteurs industriels. De plus, leur forme en spirale permet un gain de place considérable.surface de transfert de chaleurdans un format compact. Son système autonettoyant et ses matériaux robustes garantissent un entretien réduit et une durée de vie prolongée. De nombreuses entreprises constatent que ces unités contribuent à réduire leurs coûts à long terme.

• Amélioration de l'efficacité du transfert de chaleur grâce au trajet d'écoulement en spirale.

• Résistance supérieure à l'encrassement car la turbulence réduit la formation de dépôts.

• Leur polyvalence les rend adaptées à de nombreux secteurs d'activité.

• Conception compacte et peu encombrante avec une surface d'échange thermique élevée.

• Peu d'entretien et une longue durée de vie grâce à sa conception autonettoyante et durable.

• Fonctionnement rentable grâce à une efficacité élevée et des besoins de maintenance réduits.

Conseil : Les échangeurs de chaleur en spirale sont une excellente option lorsque les fluides sont collants, sales ou susceptibles de provoquer des obstructions.

Meilleurs cas d'utilisation

Les échangeurs de chaleur à spirale excellent dans plusieurs secteurs industriels. Leur conception leur permet de gérer des applications exigeantes où d'autres échangeurs de chaleur pourraient rencontrer des difficultés. Le tableau ci-dessous présente quelques-unes de leurs meilleures applications et les avantages qu'elles offrent :

De nombreuses usines utilisent des échangeurs de chaleur à spirale pour le traitement chimique, car ils supportent les fluides agressifs et fonctionnent de manière optimale. Les industries agroalimentaires les apprécient pour leur résistance à l'encrassement et leur capacité à maintenir des taux de transfert thermique élevés. Les systèmes de récupération d'énergie bénéficient quant à eux de leur compacité et de leurs performances élevées.

Échangeurs de chaleur refroidis par air

Comment fonctionnent les échangeurs refroidis par air

Les échangeurs de chaleur à air utilisent la force de l'air pour refroidir les fluides sans eau. Leur fonctionnement repose sur un procédé simple mais efficace. Voici comment ils fonctionnent :

1. Le fluide de traitement chaud pénètre dans les tubes ou les plaques à l'intérieur de l'échangeur.

2. Le fluide commence à transférer de la chaleur aux surfaces métalliques.

3. Des ventilateurs aspirent l'air extérieur et le font circuler sur les surfaces chauffées.

4. L'air absorbe la chaleur, refroidissant ainsi le fluide à l'intérieur.

5. Le système évacue l'air chaud par des conduits d'aération.

6. Des capteurs contrôlent la température et ajustent les ventilateurs pour maintenir un refroidissement constant.

7. Le fluide refroidi quitte l'échangeur, prêt pour l'étape suivante.

Ce procédé assure le bon fonctionnement du système et contribue à la régulation des températures dans de nombreux secteurs industriels.

Avantages du refroidissement par air

Échangeurs de chaleur refroidis par airCes unités offrent plusieurs avantages importants. Elles ne nécessitent pas d'eau pour le refroidissement, ce qui les rend idéales pour les régions où l'eau est rare ou coûteuse. Elles permettent également aux entreprises de réaliser des économies et de protéger l'environnement en réduisant leur consommation d'eau. Leur installation est possible quasiment partout puisqu'elles ne requièrent aucun raccordement à l'eau. Leur conception facilite l'installation et la maintenance, ce qui permet aux techniciens de gagner du temps sur la mise en service et les réparations. De nombreux modèles sont modulaires et évolutifs, ce qui leur permet de s'adapter à la croissance de l'entreprise.

Conseil : Les échangeurs de chaleur refroidis par air constituent une solution durable pour les industries souhaitant réduire leurs coûts en eau et simplifier la maintenance.

Scénarios d'application

Les échangeurs de chaleur à refroidissement par air conviennent à de nombreuses situations. Ils sont particulièrement performants dans les régions où les ressources en eau sont limitées ou soumises à une réglementation stricte. Les usines situées dans les régions arides optent souvent pour ces unités afin de réduire leurs factures d'eau. Les centrales électriques et les raffineries les utilisent pour refroidir les fluides de process sans nécessiter de réseaux d'eau supplémentaires. Les centres de données et les systèmes de CVC (chauffage, ventilation et climatisation) font également appel à des conceptions à refroidissement par air pour garantir la sécurité et l'efficacité des équipements.

Les échangeurs de chaleur refroidis par air aident de nombreuses industries à réaliser un transfert de chaleur fiable tout en économisant l'eau et l'énergie.

Échangeurs de chaleur à double tube et à tubes concentriques

Conception à double tube

Les échangeurs de chaleur à double tube utilisent deux tubes concentriques. Un fluide circule dans le tube intérieur, tandis que l'autre circule dans l'espace entre les tubes. Cette configuration permet de séparer les fluides et d'assurer un transfert de chaleur efficace. Les ingénieurs privilégient souvent les échangeurs de chaleur à double tube pour les applications exigeant une fiabilité et une sécurité élevées. La conception comprend deux plaques tubulaires parallèles à chaque extrémité du faisceau tubulaire. Ces plaques tubulaires forment une double barrière d'étanchéité, contribuant ainsi à prévenir les fuites. En cas de fuite, le fluide reste confiné dans l'espace entre les plaques tubulaires. Grâce à la ventilation de cet espace, les fuites sont rapidement repérées. Chaque tube est fixé par expansion mécanique ou par soudage, ce qui renforce la durabilité et la fiabilité de l'ensemble.

Caractéristiques du tube dans le tube

Les échangeurs de chaleur à tubes concentriques se ressemblent, mais présentent quelques différences. Ils utilisent un tube à l'intérieur d'un autre, les fluides circulant en sens inverse. Cette conception à contre-courant accroît l'efficacité du transfert thermique. Les échangeurs de chaleur à tubes concentriques sont particulièrement adaptés aux fluides à haute viscosité ou contenant des particules. Leurs surfaces internes lisses limitent l'encrassement et facilitent le nettoyage. De nombreux secteurs industriels utilisent ces échangeurs pour chauffer ou refroidir des liquides visqueux, des boues ou des fluides contenant des solides.

Avantages uniques

Les échangeurs de chaleur à double tube et à tubes concentriques offrent chacun des avantages uniques. Les échangeurs à double tube assurent une sécurité accrue grâce à leur double étanchéité et à leurs systèmes de détection de fuites. Ils conviennent aux applications où le mélange de fluides est proscrit, comme dans les usines chimiques ou pharmaceutiques. Les échangeurs à tubes concentriques sont conçus pour traiter des fluides difficiles et fonctionner dans des environnements exigeants. Leur conception favorise un transfert de chaleur efficace, même avec des fluides complexes. Ces échangeurs sont parfaitement adaptés aux applications nécessitant une grande fiabilité et une maintenance aisée.

Conseil : Lors du choix entre un échangeur de chaleur à double tube et un échangeur à tubes concentriques, tenez compte du type de fluide et du besoin de prévention des fuites ou de facilité de nettoyage.

Échangeurs de chaleur régénératifs

Opération régénératrice

Échangeurs de chaleur régénératifsCes échangeurs fonctionnent en stockant la chaleur d'un fluide puis en la restituant à un autre. Ils utilisent des matériaux spéciaux qui absorbent la chaleur des fluides chauds et la restituent ensuite aux fluides plus froids. Ce processus se déroule par cycles : l'échangeur alterne entre absorption et restitution de chaleur. Sa conception optimise le transfert thermique entre les deux fluides. On les rencontre fréquemment dans les systèmes où les économies d'énergie sont primordiales. Le cycle assure la circulation de la chaleur et améliore l'efficacité du processus.

Le saviez-vous ? Les échangeurs de chaleur régénératifs peuvent récupérer plus de chaleur que de nombreux autres modèles car ils utilisent des matériaux de stockage thermique.

Avantages particuliers

Les échangeurs de chaleur régénératifs se distinguent par leur capacité à récupérer l'énergie. Ils utilisent des matériaux de stockage thermique pour absorber la chaleur des flux de déchets et la restituer là où elle est nécessaire. Cette méthode leur permet d'atteindre des taux de récupération de chaleur supérieurs à ceux des échangeurs de chaleur continus. Le procédé améliore l'efficacité énergétique et aide les entreprises à réduire leurs coûts. Ces échangeurs optimisent également le transfert de chaleur en maintenant un écart de température élevé à chaque cycle. Leur conception réduit les pertes d'énergie et favorise des opérations durables.

Applications courantes

Les échangeurs de chaleur régénératifs sont présents dans de nombreux secteurs industriels. Leur capacité à récupérer la chaleur et à améliorer l'efficacité énergétique les rend populaires dans les domaines où les économies d'énergie sont importantes.

• applications de l'énergie solaire et de la biomasse

• Secteurs de la chimie, de l'énergie et de la fabrication

• Secteurs pharmaceutique et des centres de données

• Systèmes CVC

• Procédés industriels

• Production d'énergie

• Applications marines

• Automobile

Les échangeurs de chaleur régénératifs sont utilisés dans les systèmes solaires et de biomasse pour capter et réutiliser la chaleur. Les usines chimiques et les centrales électriques y ont recours pour un transfert de chaleur efficace. Les centres de données et les systèmes de chauffage, ventilation et climatisation bénéficient de leurs performances énergétiques. Les industries navale et automobile utilisent également ces échangeurs pour améliorer leurs performances et réduire leurs déchets.

Conseil : Les échangeurs de chaleur régénératifs aident les entreprises à économiser de l'énergie et de l'argent tout en favorisant des opérations plus propres.

Tableau comparatif des types d'échangeurs thermiques

Guide rapide des avantages

Choisir le bon échangeur de chaleur peut s'avérer complexe. Chaque type présente ses propres avantages. On s'intéresse souvent à son efficacité en matière de transfert thermique, à sa facilité d'entretien et à son coût sur le long terme. Examinons les principaux types et comparons leurs caractéristiques.

Vous cherchez un moyen rapide de comparer ? Consultez les tableaux ci-dessous pour un aperçu des services proposés par chaque plateforme d'échange.

Indicateurs clés de performance des échangeurs thermiques

Tableau de référence rapide : efficacité, maintenance et coût

• Échangeurs de chaleur à plaques et cadreselles se distinguent par leur taille compacte et leur haute efficacité de transfert thermique.

• Les groupes tubulaires à calandre sont les plus performants pour les applications à haute pression, mais ils nécessitent plus d'espace et d'entretien.

• Les structures en spirale résistent à l'encrassement et maintiennent des taux de transfert de chaleur constants.

• Les modèles refroidis par air permettent d'économiser l'eau et offrent un accès facile pour le nettoyage.

• Les systèmes à double tube et à tube dans tube offrent des performances fiables et une maintenance simplifiée.

• Les échangeurs régénératifs aident les entreprises à récupérer de l'énergie et à réduire leurs coûts.

Conseil : Lors de la comparaison des options, privilégiez l’efficacité du transfert de chaleur, la facilité de nettoyage et le coût à long terme. Le choix optimal dépendra de vos besoins et de l’espace disponible.

Choisir le bon échangeur thermique

Facteurs de sélection

Choisir le bon échangeur thermique peut sembler complexe, mais le décomposer en étapes simplifie le processus. Chaque application a ses propres exigences ; il est donc important d'examiner quelques facteurs clés avant de faire son choix. Le type de fluide, la plage de températures et l'espace disponible sont autant d'éléments déterminants. Certains fluides nécessitent des matériaux spéciaux pour prévenir la corrosion, tandis que d'autres requièrent une construction robuste pour supporter une pression élevée.

Voici un tableau qui met en évidence les principaux facteurs à prendre en compte lors du choix d'un échangeur thermique :

Il convient également de tenir compte de la facilité de nettoyage et d'entretien de l'échangeur thermique. Par exemple, les échangeurs à plaques permettent souvent un nettoyage rapide, ce qui représente un gain de temps et d'argent. Le choix optimal dépendra de l'application, du type de fluide et de l'espace disponible.

Conseil : Choisissez toujours l'échangeur thermique en fonction des exigences les plus strictes de votre procédé, et non pas seulement des conditions moyennes.

Solutions d'échangeurs de chaleur à plaques de Shanghai

Shanghai Plate Heat Exchanger propose une vaste gamme de solutions pour différents secteurs industriels. Ses produits couvrent tous les besoins, des échangeurs de chaleur à plaques standard aux modèles soudés de pointe. Chaque échangeur thermique est conçu pour garantir un transfert de chaleur fiable et une longue durée de vie.

Voici un aperçu rapide de leur gamme de produits et de leurs applications respectives :

Shanghai Plate Heat Exchanger aide ses clients à choisir l'échangeur thermique le mieux adapté à leurs besoins. Son équipe comprend les défis du transfert de chaleur dans les environnements difficiles et recommande des solutions qui allient efficacité, durabilité et coût. Grâce à son expertise, les entreprises peuvent trouver la solution idéale pour chaque application.

Les échangeurs de chaleur se présentent sous de nombreuses formes, chacune avec ses propres avantages. Choisir l'échangeur thermique adapté à l'application offre de réels bénéfices :

• Le maintien de températures optimales garantit la sécurité des machines.

• Améliorer l'efficacité énergétique permet d'économiser des ressources.

• Prolonger la durée de vie des équipements protège les investissements.

• L'amélioration des performances des processus accroît la qualité des produits.

Shanghai Plate Heat Exchanger propose des conseils d'experts et des solutions de pointe. Son équipe accompagne ses clients de la conception à l'installation.

FAQ

Quel est le but principal d'un échangeur de chaleur ?

Un échangeur de chaleur transfère la chaleur d'un fluide à un autre sans les mélanger. Cela permet de réguler la température dans les machines, les usines et les habitations.

Comment choisir le type d'échangeur de chaleur adapté ?

Il convient d'examiner le fluide, la température et l'espace. Chaque type d'échangeur est plus adapté à certaines applications. Les experts de Shanghai Plate Heat Exchanger peuvent vous accompagner dans votre choix.

Les échangeurs de chaleur à plaques peuvent-ils traiter des fluides sales ou épais ?

Oui!Échangeurs de chaleur à plaques soudées à large espacementL'échangeur de chaleur à plaques de Shanghai est performant avec les fluides contenant des particules solides ou fibreuses. Ses larges canaux préviennent le colmatage.

Pourquoi les industries privilégient-elles les échangeurs de chaleur à plaques soudées ?

Ces échangeurs sont appréciés dans de nombreux secteurs car ils supportent des pressions et des températures élevées. Leur conception soudée réduit les risques de fuites et la maintenance.

À quelle fréquence faut-il nettoyer un échangeur de chaleur ?

Le nettoyage dépend du fluide et de l'utilisation. De nombreux échangeurs de chaleur à plaques sont faciles à nettoyer. Des contrôles réguliers assurent le bon fonctionnement du système.
