Qu 'est-ce qu' un échangeur de chaleur

A.Échangeur de chaleur est un équipement spécialisé conçu pour faciliter le transfert de chaleur d'un fluide à un autre. Ce mécanisme est fondamental pour maintenir les équilibres de température dans les différents systèmes, garantissant le fonctionnement optimal des machines et des processus. L'absence d'échange de chaleur efficace peut entraîner une surchauffe, un gaspillage d'énergie et des défaillances potentielles du système.

Application des échangeurs de chaleur dans l'industrie et la vie quotidienne

Au-delà des limites des complexes industriels, Échangeur de chaleur industriel imprégner notre existence quotidienne. Des radiateurs qui chauffent nos maisons aux systèmes de réfrigération qui préservent nos aliments, ces appareils font partie intégrante. Dans les industries, ils sont les moteurs des centrales électriques, des unités de traitement chimique et des lignes de fabrication, soulignant leur omniprésence et leur importance.

transfert de chaleur dans les échangeurs de chaleur

Principes de travail deéchangeur de chaleurs

L'efficacité d'un échangeur de chaleur dépend de trois mécanismes de transfert de chaleur principaux :

ConductionIl s'agit du transfert direct de chaleur à travers un matériau ou entre des matériaux en contact. Dans les échangeurs de chaleur, la conduction se produit à travers les parois séparant les deux fluides.

convectionCeci implique le mouvement de la chaleur due au mouvement en vrac des fluides. Il peut être naturel, entraîné par des différences de densité, ou forcé, induit par des moyens externes tels que des pompes ou des ventilateurs.

radiationC'est le transfert de chaleur par le biais d'ondes électromagnétiques. Bien que moins dominant dans les échangeurs de chaleur, il peut jouer un rôle dans les applications à haute température.

Considérations clés pour un échange efficace de chaleur

La réalisation d'un transfert de chaleur optimal nécessite des considérations de conception minutieuses :

Sélection des matériauxLes matériaux à haute conductivité thermique améliorent les taux de transfert de chaleur. De plus, les matériaux résistants à la corrosion prolongent la durée de vie de l'échangeur.

Optimisation de la surface: La maximisation de la surface en contact avec les fluides facilite un plus grand transfert de chaleur Cela peut être réalisé par des surfaces étendues comme des ailerons.

Arrangement FlowLe mouvement relatif des deux fluides - contre-flux, flux parallèle ou flux croisé - affecte les gradients de température et, par conséquent, l'efficacité du transfert de chaleur.

Quels sont les MainTypes d'échangeurs de chaleur

Échangeurs de chaleur Shell et Tube :

Composés d'une série de tubes enfermés dans une coque cylindrique, les échangeurs de chaleur à coque et tubes sont réputés pour leur durabilité et leur polyvalence. Un fluide traverse les tubes, tandis que l'autre coule autour d'eux à l'intérieur de la coquille. Cette conception est habile à gérer les applications à haute pression et est courante dans les industries telles que le traitement pétrochimique et la production d'énergie.

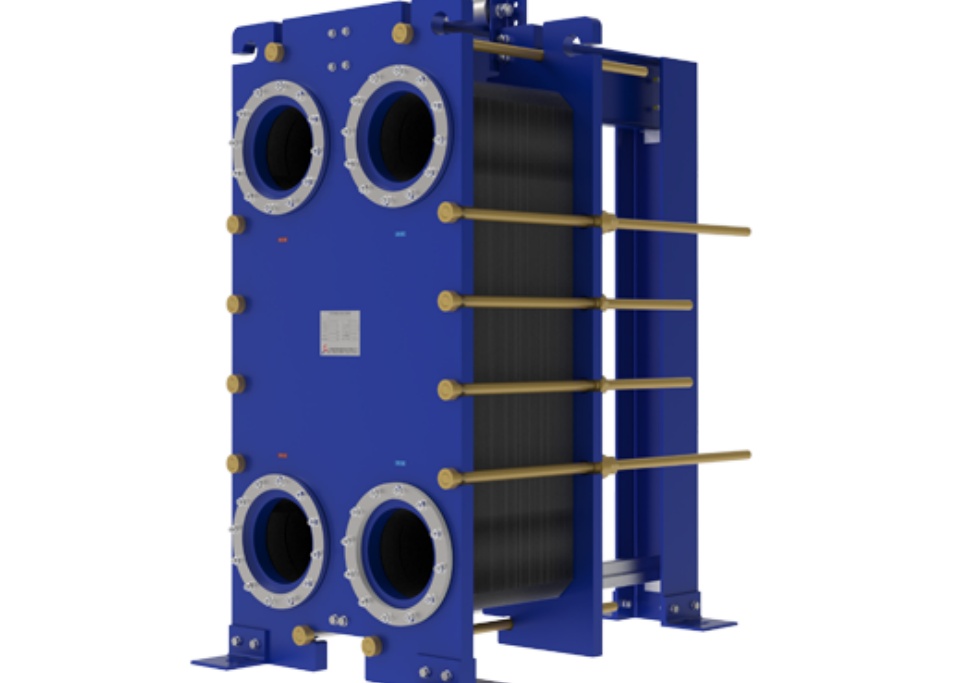

Échangeur de chaleur Plate:

Efficacité compacte pour les espaces serrés

Les échangeurs de chaleur à plaques (PHEs) atteignent un rendement compact grâce à des plaques ondulées empilées, créant des canaux de fluide denses. L'écoulement turbulent des motifs de plaques augmente le transfert de chaleur de 3 - 5 fois, réduisant les besoins en espace. La conception modulaire permet l'ajustement de la capacité en ajoutant / en retirant des plaques sans augmenter l'empreinte. Leur volume est 90% plus petit que les types de coquille et de tube, idéal pour les espaces serrés dans le CVC, les navires ou les usines. Matériaux légers (par exemple, en acier inoxydable) améliorer encore l'économie d'espace.

Comment les plaques optimisent le transfert de chaleur

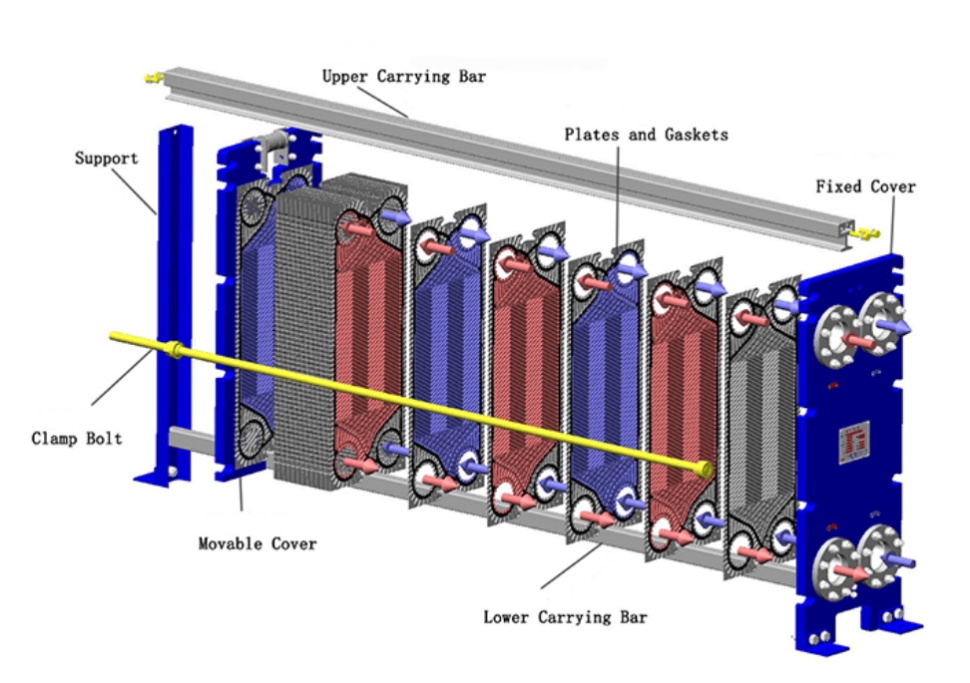

Échangeur de chaleur (Plate Heat Exchange)Il est composé de multiples plaques minces et ondulées empilées ensemble, créant des canaux alternatifs pour l'écoulement du fluide. Les ondulations induisent des turbulences, améliorant les coefficients de transfert de chaleur et assurant un échange thermique efficace dans un espace compact.

Nettoyage et Avantages opérationnels

La nature modulaire desPlaque type échangeur de chaleur permet un démontage facile, facilitant un nettoyage et un entretien simples. Cette conception minimise les temps d'arrêt et assure une efficacité opérationnelle constante.

De la transformation des aliments aux systèmes HVAC

Leur design compact et leur haute efficacité rendentÉchangeurs de chaleur à plaques jointes Idéal pour les applications où l'espace est limité, comme dans les installations de transformation des aliments et les systèmes de CVC. Ils sont particulièrement favorisés dans les industries nécessitant des normes d'hygiène strictes en raison de leur facilité de nettoyage.

Plaque et échangeur de chaleur shell:

Combinant des conceptions de plaques et de coquilles, ce type intègre des packs de plaques soudées dans une coquille cylindrique. Il offre la compacité des échangeurs de plaques avec la résistance à la pression des unités de coque et de tubes. Les fluides s'écoulent à travers les canaux de la plaque et l'espace latérale de la coque, ce qui permet d'atteindre un rendement thermique élevé et de manipuler des pressions allant jusqu'à 80 bar. Les applications comprennent le chauffage district, le traitement du pétrole et du gaz, et les systèmes de vapeur haute pression. Leur conception hybride réduit l'encrassement et accueille l'expansion thermique, mais il coûte plus cher. L'entretien est difficile en raison de la structure soudée, bien qu ' ils surpassent les types traditionnels dans des conditions exigeantes.

Échangeur de chaleur Finned Tube:

Les échangeurs à tubes à ailerons améliorent le transfert de chaleur entre les fluides et les gaz en fixant des ailerons à l'extérieur des tubes. Les nageoires augmentent la surface, compensant la faible conductivité thermique des gaz. Ceux-ci sont largement utilisés dans la climatisation, les radiateurs automobiles et les systèmes de refroidissement aéronautique. Convection forcée (par exemple, ventilateurs) est souvent appliqué pour améliorer le transfert de chaleur côté gaz. Les matériaux tels que les ailerons en aluminium avec des tubes en cuivre offrent un équilibre entre conductivité et coût. Bien qu ' efficace pour l'échange de chaleur gaz-liquide, le sale sur les surfaces des nageoires peut réduire l'efficacité au fil du temps. Ils sont moins compacts que les échangeurs de plaques, mais excelent dans les scénarios nécessitant de l'air ou du gaz comme l'un des milieux.

Échangeur de chaleur refroidi par air :

En utilisant l'air ambiant comme milieu de refroidissement, les échangeurs de chaleur refroidis par air éliminent le besoin d'eau, ce qui les rend durables et rentables sur le plan environnemental. Ils sont constitués de tubes à ailerons et de ventilateurs qui améliorent le transfert de chaleur convectif. Habituellement employés dans les centrales électriques et les industries pétrochimiques, ces échangeurs sont particulièrement avantageux dans les régions où les ressources en eau sont rares.

Échangeurs de chaleur double-pipe :

Aussi connu sous le nom d'échangeurs de chaleur à épingle à cheveux, les conceptions à double tuyau comportent un tuyau imbriqué dans un autre. Un fluide circule à travers le tuyau intérieur, tandis que l'autre circule dans l'espace annulaire entre les deux tuyaux. Cette conception simple est rentable et convient aux applications nécessitant un transfert de chaleur plus faible. Sa modularité permet une installation et une évolutivité faciles.

Comparer les performances, maintenance Coût et

Différences dans l'efficacité du transfert de chaleur et l'efficacité opérationnelle

Chaque type d'échangeur de chaleur offre des caractéristiques de performance distinctes.

Les échangeurs à coque et à tubes excelent dans la gestion des pressions et des températures élevées, ce qui les rend adaptés aux applications lourdes.

Échangeurs de plaques, avec leur rapport surface-volume élevé, fournissent des taux de transfert de chaleur supérieurs dans des conceptions compactes.

Les échangeurs refroidis par air offrent une indépendance des sources d'eau, tandis que les échangeurs à double tuyau offrent simplicité et fiabilité pour les opérations à petite échelle.

maintenance

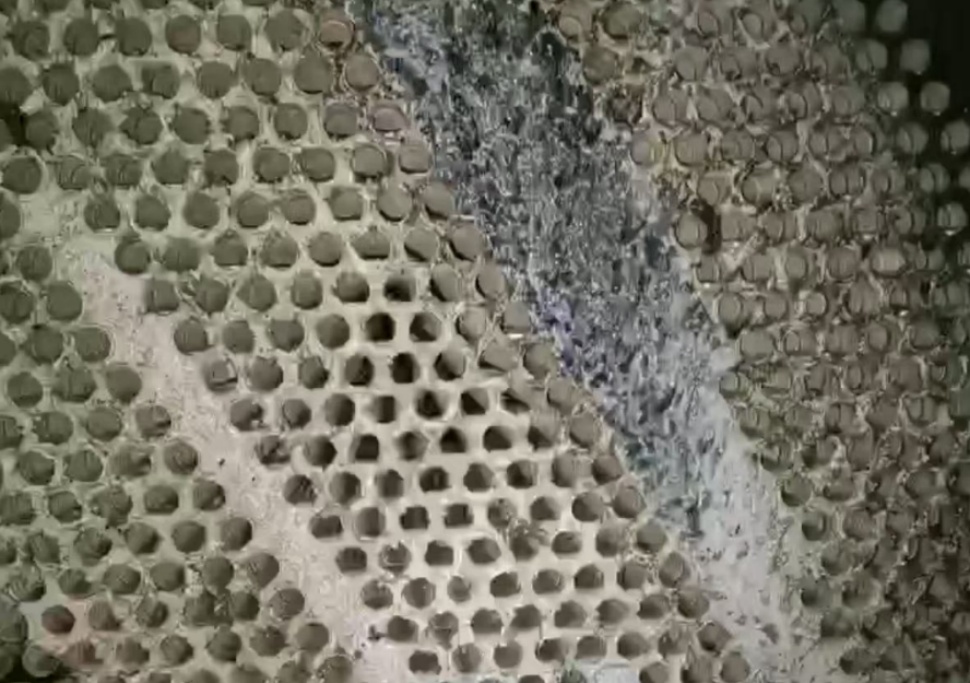

L'encrassement - l'accumulation de matériaux indésirables sur les surfaces de transfert de chaleur - peut dégrader les performances et augmenter les coûts d'exploitation. Les échangeurs de coquille et de tubes peuvent nécessiter un nettoyage périodique pour éliminer l'encrassement, en particulier dans les tubes. Les échangeurs de chaleur à plaques, bien qu ' ils soient plus faciles à nettoyer, peuvent nécessiter le remplacement des joints au fil du temps. La sélection des matériaux joue un rôle crucial dans l'atténuation de la corrosion et la prolongation de la durée de vie de l'échangeur.

Coût et installation

Les coûts d'investissement et d'installation initiaux varient selon les types d'échangeurs.

Les échangeurs à coque et à tubes peuvent entraîner des coûts initiaux plus élevés, mais offrent une longévité dans des environnements exigeants.

Les échangeurs de chaleur à plaques permettent d'économiser de l'espace et de l'entretien, mais peuvent avoir des limites en ce qui concerne les seuils de pression et de température.

Les échangeurs refroidis par air peuvent réduire les coûts d'exploitation en éliminant la consommation d'eau, tandis que les échangeurs à double tuyau offrent des solutions économiques pour des applications spécifiques.

Choisir le bon échangeur de chaleur

Appariement des propriétés du fluide et des conditions de fonctionnement avec le type d'échangeur

Le processus de sélection doit tenir compte des caractéristiques du fluide telles que la viscosité, la corrosivité et les plages de température. Par exemple, les fluides hautement visqueux peuvent bénéficier de la conception robuste des échangeurs à coque et à tubes, tandis que les fluides non corrosifs et à faible viscosité peuvent être bien adaptés aux échangeurs à plaques.

Exigences spécifiques à l'industrie :

Différentes industries imposent des exigences uniques en matière de performance des échangeurs de chaleur. Le traitement chimique peut nécessiter des matériaux résistants aux substances agressives, tandis que l'industrie alimentaire et des boissons privilégie l'hygiène et la facilité de nettoyage. Les systèmes de CVC privilégient souvent des conceptions compactes et efficaces, et les installations de production d'énergie nécessitent des échangeurs capables de gérer des charges thermiques élevées.

La dernière penséehTS

Une compréhension approfondie des quatre principaux types d'échangeurs de chaleur - coque et tube, plaque, plaque et coque, tube à ailettes, refroidi par air et double tube - révèle que chacun possède des caractéristiques distinctes adaptées à des applications spécifiques.

Les échangeurs à coque et à tubes sont loués pour leur robustesse et leur capacité à gérer des scénarios de haute pression et de haute température, ce qui les rend indispensables dans des industries telles que le traitement pétrochimique et la production d'énergie.

Les échangeurs de chaleur à plaques, avec leur conception compacte et efficace, sont idéaux pour les applications où l'espace est limité et une réponse thermique rapide est requise, comme dans les systèmes de CVC et la transformation des aliments.

Les échangeurs de chaleur refroidis par air offrent une solution respectueuse de l'environnement en utilisant l'air ambiant pour le refroidissement, économisant ainsi l'eau et réduisant les coûts d'exploitation, ce qui est particulièrement bénéfique dans les régions arides ou où les ressources en eau sont limitées.

Les échangeurs de chaleur à double tuyau, caractérisés par leur simplicité et leur rentabilité, conviennent bien dans les opérations à petite échelle ou lorsque les exigences de processus sont simples et ne nécessitent pas de solutions complexes d'échange de chaleur.

Shanghai Heat Transfer Equipment Co., Ltd. Ltd. est spécialisée dans la conception, la fabrication, l'installation et l'entretien d'échangeurs de chaleur à plaques et de systèmes complets de transfert de chaleur.

Si vous avez besoin de plus de consultation et de discussion, n'hésitez pas à Contactez nous.
