Pourquoi choisir HT-BLOC échangeur de chaleur à plaques entièrement soudé ?

Les opérations industrielles modernes exigent en permanence une efficacité, une fiabilité et une sécurité accrues, en particulier lorsqu ' il s'agit de gérer des processus thermiques dans des conditions extrêmes. Les processus de tous les secteurs, de la fabrication chimique à la production d'énergie, fonctionnent dans des conditions de plus en plus exigeantes, repoussant les limites de la température, de la pression et de la compatibilité des fluides. Le HT-BLOCÉchangeur de chaleur à plaques entièrement soudés est l'une de ces solutions qui se démarque, offrant une intégrité opérationnelle exceptionnelle même dans les environnements les plus difficiles.

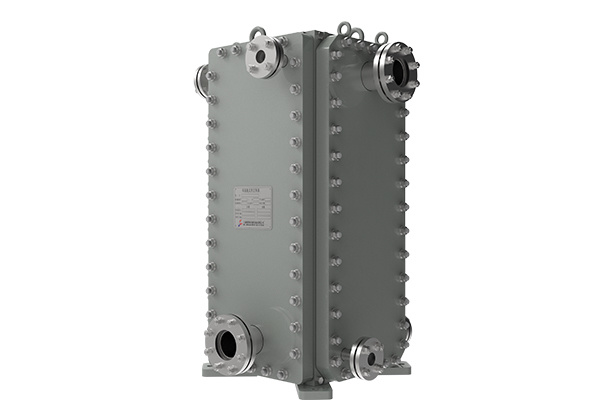

Qu ' est-ce qui rend le PHE entièrement soudé HT-Bloc différent ?

traditionnelÉchangeurs de chaleur Plate (PHEs) utilisent des joints pour sceller entre les plaques. Bien que ces conceptions soient efficaces dans des conditions standard, elles limitent intrinsèquement les performances à des pressions ou températures élevées et peuvent se dégrader dans des environnements chimiquement difficiles. En revanche, l'unité HT-Bloc utilise une construction de plaque entièrement soudée, en utilisant le soudage au laser ou au plasma pour lier les plaques métalliques sans joints à l'intérieur du paquet de transfert de chaleur.

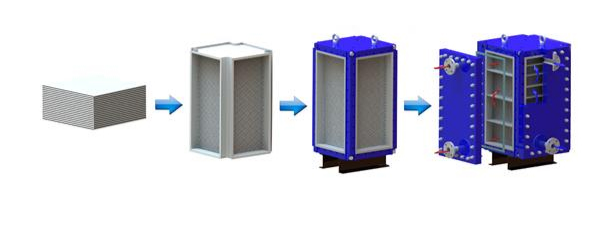

Comment assembler un échangeur de chaleur à plaques entièrement soudés ?

L'emballage de plaques est formé par le soudage d'un certain nombre de plaques, puis il est installé dans un cadre, qui est configuré par quatre poutres d'angle, plaques supérieures et inférieures et quatre couvertures latérales. Le HT-BlocÉchangeur de chaleur plate Il utilise des composants interchangeables et des modules standardisés, permettant une personnalisation et une évolutivité faciles. Cette modularité garantit que les échangeurs de chaleur HT-Bloc peuvent être adaptés pour répondre aux exigences industrielles spécifiques, améliorant à la fois les performances et la fiabilité.

Échangeur de chaleur à bloc soudé (HT-Bloc) VS PHE jointé

Efficacité du transfert thermique

Au-delà de ses avantages structurels, leEntièrement soudé Phe excellente performance thermique. Sa conception de plaque maximise le contact de surface entre les fluides et le métal, et les canaux alternatifs favorisent l'écoulement turbulent, même à des vitesses relativement basses.

La plupart des conceptions entièrement soudées utilisent un arrangement d'écoulement à contre-courant, où les fluides chauds et froids circulent dans des directions opposées à travers leurs canaux adjacents respectifs. Cette configuration est thermodynamiquement optimale, maximisant la différence de température moyenne (LMTD) sur toute la longueur de l'échangeur de chaleur et permettant des approches de température très rapprochées, ce qui signifie que la température de sortie du fluide chauffé peut se rapprocher très de la température d'entrée du fluide chauffant, ce qui signifie une efficacité thermique élevée.

Cela permet à l'échangeur de chaleur à plaques entièrement soudées d'atteindre des coefficients de transfert de chaleur remarquablement élevés, souvent dépassant de manière significative ceux des échangeurs traditionnels à coque et tubes pour une fonction et une empreinte données. Cette capacité d'intensification des processus permet des équipements plus petits et plus légers, ce qui permet d'économiser de l'espace précieux de l'usine et potentiellement de réduire les besoins en support structurel.

Applications courantes d'échangeur de chaleur à plaques entièrement soudé

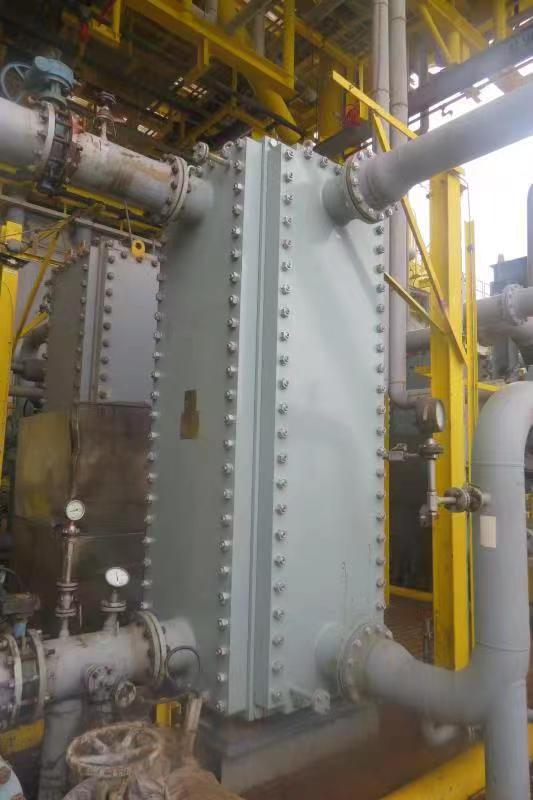

Le HT-Bloc est conçu pour gérer des fluides et des environnements très difficiles. Sa fiabilité et ses performances sans fuite le rendent adapté à une grande variété d'industries :

pétrole et gaz :

Traitement offshore où l'espace est limité

Refroidissement gaz haute pression et condensat

Contenu de gaz corrosif et acide

Traitement chimique:

Traitement des acides (par exemple, H2SO4, HCl), solvants et caustiques

Minimiser les problèmes de contamination croisée et de compatibilité des joints

Génération d'énergie:

Systèmes auxiliaires de récupération de vapeur et de condensat

Refroidissement industriel :

Systèmes d'ammoniac ou de CO2 fonctionnant sous haute pression

Applications critiques pour la sécurité avec des réfrigérants dangereux

Marine et Offshore:

Systèmes compacts refroidis à l'eau de mer

Haute résistance à la corrosion avec des options de plaques en titane

Les questions fréquemment posées.

Q1 : Les échangeurs de chaleur à plaques entièrement soudés HT-Bloc peuvent-ils être utilisés avec des fluides inflammables ou toxiques ?
A : absolument. La conception entièrement soudée fournit un confinement exceptionnel pour les fluides dangereux.

Q2 : L'échangeur de chaleur à plaques entièrement soudé convient-il à la rénovation des systèmes existants ?
R : Oui, grâce à sa conception compacte et aux options de connexion personnalisables.

Q3 : Quels sont les intervalles de nettoyage ?
A : Cela dépend de votre processus. Les installations avec des fluides propres peuvent passer des mois voire des années sans nettoyage.

Entretien de l'échangeur de chaleur à plaques complètes

Bien que les unités HT-Bloc éliminent l'entretien lié aux joints, elles nécessitent toujours des soins de routine pour préserver les performances de transfert de chaleur. La méthode la plus efficace est le nettoyage sur place (CIP), qui offre :

Nettoyage non invasif sans démontage,

Des formulations chimiques personnalisées en fonction du type d'encrassement,

Temps d'arrêt plus court par rapport au nettoyage mécanique.

Pour des épreuves particulièrement lourdes, certainsTransfert de chaleur de type bloc Les conceptions sont dotées de panneaux ouverts pour un accès mécanique limité, permettant le nettoyage par jet haute pression si nécessaire.

Astuces : Surveillez régulièrement la chute de pression et le différentiel de température pour détecter les saletés précoces et planifier des cycles de nettoyage proactifs.

Analyse du coût du cycle de vie entre PHE joints et PHE entièrement soudés

Alors que les échangeurs entièrement soudés nécessitent un investissement en capital initial plus élevé, leurs avantages de cycle de vie se traduisent souvent par un coût total de possession inférieur.

PHEs joints : capital initial inférieur mais O & M plus élevé en raison de l'achat de joints et des points d'arrêt pour la maintenance. Le reconditionnement périodique peut atténuer les coûts, mais les changements fréquents des joints dans les services difficiles peuvent augmenter les coûts du cycle de vie.

PHEs entièrement soudés : coût initiaux et intensité de capital plus élevés au remplacement, mais un minimum d'entretien réduit les frais d'exploitation. Dans les applications où les fuites ou les défaillances des joints sont des risques critiques, le coût total de possession peut être inférieur malgré les besoins de remplacement.

La fiabilité exceptionnelle du HT-Bloc fonctionne particulièrement bien en fonctionnement continu.

Conclusion :

L'échangeur de chaleur à plaques entièrement soudé HT-Bloc n'est pas seulement un composant, c'est un atout stratégique pour les processus industriels qui exigent fiabilité, sécurité et efficacité dans les conditions thermiques les plus difficiles.

Si votre processus nécessite un contrôle thermique exceptionnel dans des conditions difficiles, tirer parti des avantages de la technologie d'échangeur de chaleur à plaques soudées est essentiel pour améliorer l'efficacité et la fiabilité. Nous vous invitons à explorer les spécifications détaillées de nos échangeurs de chaleur à plaques soudées HT-Bloc et de nos échangeurs de chaleur à plaques soudées TP, ou à contacter nos experts en génie thermique dès aujourd ' hui pour une consultation sur la façon dont ces solutions peuvent optimiser vos opérations spécifiques.
