HT-Bloc échangeur de chaleur à plaques soudées
Certificats : ASME, NB, CE, BV, SGS etc.
En quête de conseils d'expert ? Nos ingénieurs expérimentés sont prêts à vous aider. Découvrez nos échangeurs de chaleur et nos services complémentaires, tous conçus pour répondre précisément à vos besoins.
Contactez nous
Détails du produit
-

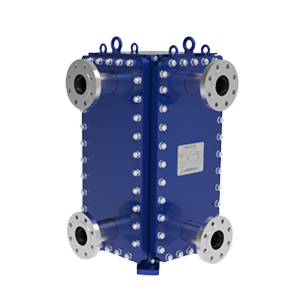

Qu ' est-ce que l'échangeur de chaleur soudé HT Bloc ?
L'échangeur de chaleur à plaques soudé HT-Bloc est un type d'échangeur de chaleur à plaques conçu pour un transfert thermique efficace entre deux fluides. Contrairement aux échangeurs de chaleur traditionnels, le phé soudé HT-Bloc est composé d'un ensemble de plaques et d'un cadre. L'échangeur de chaleur à bloc soudé combine la haute efficacité de transfert de chaleur des échangeurs de chaleur à plaques et la haute résistance à la pression et à la température des échangeurs de chaleur à coque et à tube. -

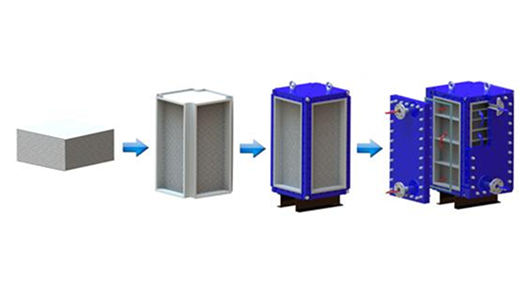

Comment assembler HT-Bloc échangeur de chaleur à plaques soudées ?

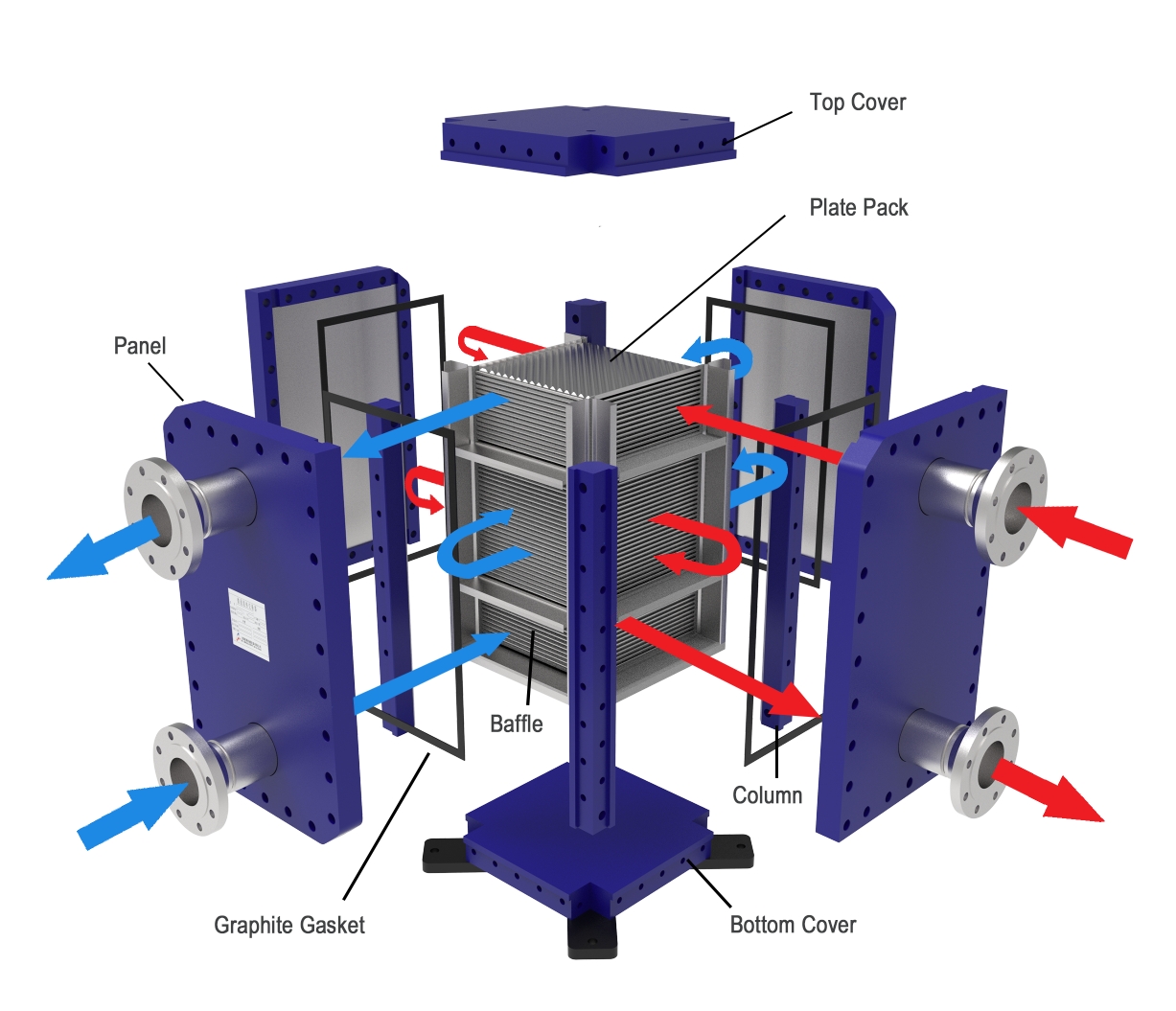

L'emballage de plaques est formé par le soudage d'un certain nombre de plaques, puis il est installé dans un cadre, qui est configuré par quatre poutres d'angle, plaques supérieures et inférieures et quatre couvertures latérales. Completement L'échangeur de chaleur à plaques soudées utilise des composants interchangeables et des modules standardisés, ce qui permet une personnalisation et une évolutivité faciles. Cette modularité permet d'adapter les échangeurs de chaleur Compabloc pour répondre aux exigences industrielles spécifiques, ce qui améliore à la fois les performances et la fiabilité.
Avantages produit
-
Completement soudé
La construction sans joint permet un fonctionnement robuste dans des environnements à haute pression et à haute température, assurant des performances résistantes aux fuites pour les applications critiques.Facile pour le nettoyage

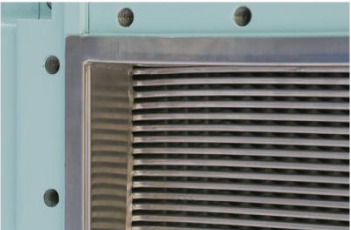

Il est doté de canaux de transfert de chaleur accessibles, permettant une élimination efficace des dépôts et de l'échelle par diverses méthodes telles que le rinçage mécanique, le nettoyage chimique ou le nettoyage par ultrasons. -

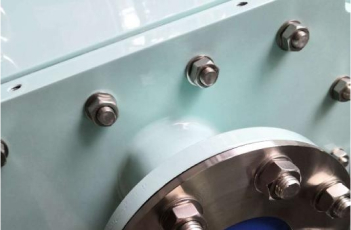

ouvrables
La connexion boulonnée est conçue pour faciliter l'accès et la polyvalence en permettant aux quatre côtés d'être ouverts. Cette fonctionnalité permet une plus grande flexibilité et commodité lors des processus d'installation, d'entretien et d'inspection.Petite empreinte
Conçu pour occuper un espace minimal sans compromettre la capacité, réduisant considérablement l'empreinte par rapport à l'échangeur de chaleur traditionnel à coque et tubes. -

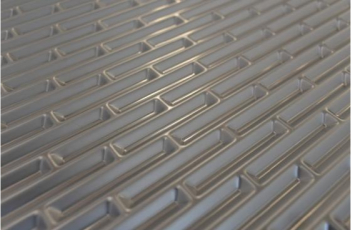

Haute efficacité
Les innovations dans la géométrie des plaques et la dynamique des écoulements visent à accroître encore l'efficacité thermique tout en réduisant la consommation d'énergie, en ligne avec les objectifs mondiaux de conservation d'énergie.Durability
Construit à partir de matériaux de haute qualité et en utilisant des techniques de soudage de précision, conçu pour résister à des conditions de fonctionnement difficiles et assurer une fiabilité à long terme.
Paramètres de produit
| Paramètres Item | Paramètre |
|---|---|
| Zone | 6.6~ 870m2 |
| Plaque épaisseur | 0.8- 2 mm |
| Design température | -40 à 400 ° C |
| Pression de conception | -0.1 ~ 4.0Mpa |
| Matériaux Plate | 304, 304L, 316L, 254SMO, C - 276, Titane |
Comment concevoir et fabriquer
HT-Bloc échangeur de chaleur à plaques soudées
Design Modulaire
- Modules standardisés : Nos modules entièrement soudés sont constitués de modules interchangeables qui peuvent être facilement ajoutés ou retirés en fonction des exigences thermiques.
- Évolutivité : La nature modulaire permet des solutions évolutives, accueillant des capacités variables sans refonte significative.
Sélection des matériaux
- Acier inoxydable : offre une excellente résistance à la corrosion et durabilité, adaptée à un large éventail d'applications.
- Titane : Idéal pour les environnements hautement corrosifs en raison du chlorure, offrant une résistance et une longévité supérieures.
- Hastelloy : Utilisé dans des conditions extrêmement corrosives, y compris des environnements acides, des milieux riches en chlorure et des températures élevées.
design thermique
- Efficacité du transfert de chaleur : conception et espacement des plaques optimisés pour maximiser la surface et améliorer les taux de transfert de chaleur.
- Arrangement de débit : configuré pour le débit croisé multi-passages pour améliorer l'efficacité thermique.
- Gestion des chutes de pression : Conçu pour minimiser les chutes de pression, assurer un débit efficace du fluide et réduire la consommation d'énergie.
Techniques de soudage et d'assemblage
- Soudage de précision : Assure des connexions sans soudure entre les modules, empêchant les fuites et préservant l'intégrité structurelle.
- Assemblage automatisé : utilise des techniques de fabrication avancées pour une qualité constante et une production rapide.
Applications de HT-Bloc Welded PHE
En tant qu 'innovation transformatrice dans les solutions thermiques industrielles, les échangeurs de chaleur à plaques soudées HT-Bloc redéfinissent l'optimisation du système grâce à leur architecture modulaire brevetée et à leur adaptabilité multi-processus. Cette analyse technique approfondie examine les principes d'ingénierie derrière leur configuration compacte en plaque et en coque. Les implémentations industrielles actuelles couvrent diverses industries en raison de leur efficacité et de leur polyvalence :
-

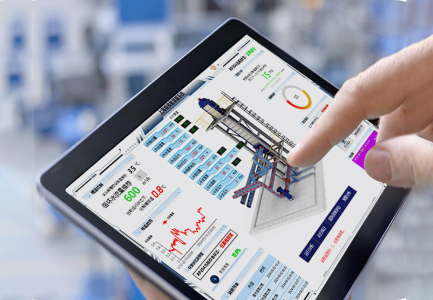

« Smart Eye » - Expert Guardian intelligent pour les échangeurs de chaleurDans la production industrielle, le fonctionnement stable des échangeurs de chaleur est directement lié à l'efficacité de la production et à la sécurité énergétique. En tant que fabricant mondial leader d'échangeurs de chaleur, Shanghai Plate Heat Exchanger a été le pionnier du système de surveillance numérique "Smart Eye". Ce système, axé sur l'intelligence artificielle, l'informatique de pointe et les technologies jumelles numériques, fournit aux clients du monde entier des solutions d'exploitation et d'entretien intelligentes pour le cycle de vie complet, garantissant ainsi que chaque échangeur de chaleur maintient une vitalité durable. -
Solutions d'échange de chaleur pour l'industrie électriqueL'industrie de l'énergie est essentielle à la vie moderne, stimulant la croissance économique et la durabilité grâce aux progrès dans les énergies renouvelables, les réseaux intelligents et le stockage d'énergie. Elle joue un rôle essentiel dans la réduction des émissions de carbone et la garantie d'un accès fiable à l'énergie. Les échangeurs de chaleur à plaques sont essentiels dans ce secteur, améliorant l'efficacité énergétique en optimisant le transfert de chaleur dans les centrales électriques. Leur conception compacte et leur haute efficacité réduisent la consommation d'énergie et les coûts d'exploitation, favorisant ainsi une gestion thermique durable. Ensemble, l'industrie de l'énergie et les échangeurs de chaleur à plaques sont la clé pour faire progresser les solutions énergétiques mondiales et réaliser un avenir plus vert. -

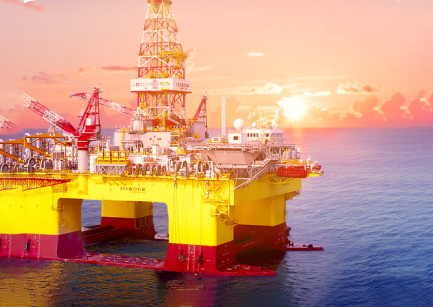

Solutions d'échange de chaleur pour l'industrie offshoreL'ingénierie modulaire offshore est un projet hautement technique et complet, combinant la conception spécialisée, la fabrication de précision, le contrôle de la qualité rigoureux et le service complet après-vente. Ces solutions sont conçues pour répondre aux exigences uniques des environnements marins et maritimes. -

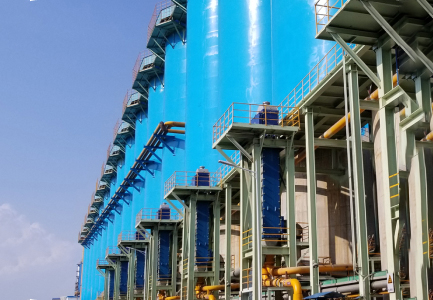

HT-Bloc échangeur de chaleur à plaques soudées pour l'industrie de la métallurgieCet échangeur de chaleur est largement utilisé dans la métallurgie telle que la production d'alumine et l'exploitation minière pour la manipulation de fluides difficiles tels que les boues et les suspensions de minerai. Sa conception robuste assure un transfert de chaleur efficace, empêche le blocage et facilite le nettoyage, ce qui en fait une solution indispensable pour les applications industrielles exigeantes.
