TP échangeur de chaleur à plaques soudées

Certificats : ASME, NB, CE, BV, SGS etc.

Dans les processus industriels, des solutions d'échange de chaleur spécialisées sont nécessaires pour manipuler des fluides difficiles tels que les fluides chargés de particules (par exemple, fluides visqueux (par exemple, sirop), et les liquides contenant des fibres (par exemple, pulpe). Pour assurer des opérations de production fiables, une conception ciblée d'échangeurs de chaleur est essentielle pour relever des défis tels que les blocages et les fuites causés par ces fluides, ce qui nécessite des solutions personnalisées comprenant des matériaux résistants à l'érosion, des géométries de canaux optimisées et des mécanismes intégrés d'auto-nettoyage. L'échangeur de chaleur à plaques soudé TP est une solution d'échange de chaleur idéale pour ces applications.

Les principaux principes de conception comprennent des géométries de canaux simplifiées, des matériaux résistants à la corrosion et à l'usure et des systèmes intégrés de nettoyage en place (CIP), combinés au préchauffage pour réduire la viscosité du fluide. Ces stratégies améliorent l'efficacité du transfert de chaleur, empêchent le sale et prolongent la durée de vie de l'équipement. Ces technologies sont largement adoptées dans la métallurgie, la papeterie, l'exploitation minière et la transformation des aliments, fournissant des solutions efficaces et fiables pour la manipulation de fluides industriels complexes.

En quête de conseils d'expert ? Nos ingénieurs expérimentés sont prêts à vous aider. Découvrez plus sur nos échangeurs de chaleur et nos services complémentaires, tous conçus pour répondre précisément à vos besoins

Contactez nous

Détails du produit

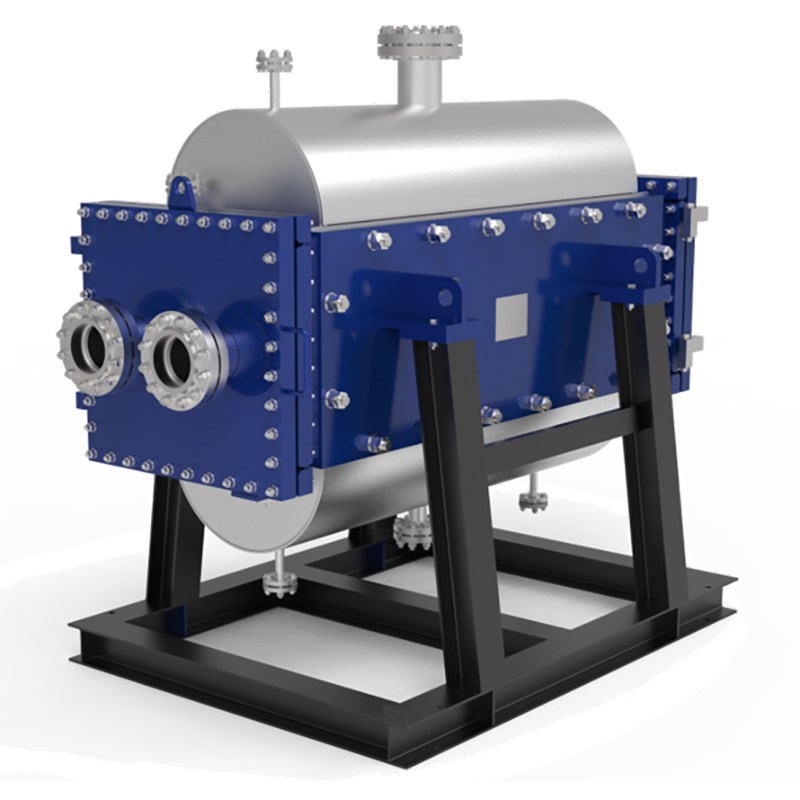

Qu ' est-ce que l'échangeur de chaleur à plaques soudé TP ?

L'échangeur de chaleur à plaques soudées TP est un type d'échangeur de chaleur qui combine les caractéristiques structurelles d'un échangeur de chaleur à coque et tube et d'un échangeur de chaleur à plaques. Il est conçu pour tirer parti des avantages des deux technologies, combinant la compacité et l'efficacité élevée de transfert de chaleur des échangeurs de chaleur à plaques avec la robustesse et la résistance à haute pression / température des échangeurs de chaleur à coque et à tubes. Cela en fait une solution hautement polyvalente et efficace, idéalement adaptée pour un large éventail d'applications, y compris les processus de transfert de chaleur liquide-liquide, gaz-gaz et liquide-gaz.
Comment l'échangeur de chaleur à plaques soudé TP est-il construit ?

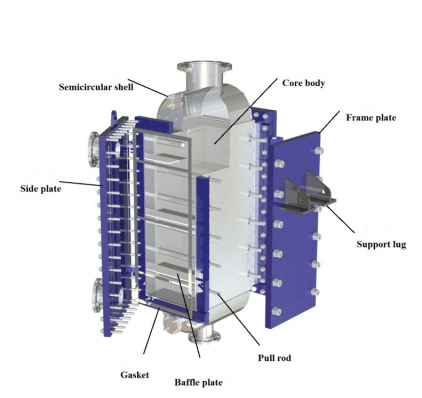

Les composants principaux de l'échangeur de chaleur à plaques soudées TP comprennent un ou plusieurs ensembles de plaques, un cadre de coque et de plaque, des boulons de serrage, des connexions d'entrée et de sortie pour les côtés froid et chaud, des plaques déflecteurs et des structures de support. L'emballage de plaques est formé par empilement et soudage de plaques ondulées ensemble, avec ses dimensions variant en fonction de la longueur de la plaque et le nombre de plaques utilisées.
Selon les exigences spécifiques du processus, la coque latérale du tube et la coque latérale de la plaque peuvent être soudées ou boulonnées, ce qui garantit une flexibilité et une adaptabilité aux différentes conditions de fonctionnement. Cette conception améliore non seulement la durabilité et les performances de l'équipement, mais simplifie également les processus de maintenance et d'installation.

Avantages produit

Design hybride

Combine la compacité et la haute efficacité de transfert de chaleur des échangeurs de chaleur à plaques avec la robustesse et la haute résistance à la pression / température des échangeurs de chaleur à coque et à tubes.
ouvrables

La connexion boulonnée est conçue pour faciliter l'accès et la polyvalence en permettant aux quatre côtés d'être ouverts. Cette fonction permet une plus grande flexibilité et commodité lors des processus de nettoyage, d'entretien et d'inspection.
Durabilité

Résistant à des pressions élevées et à des températures extrêmes dues à la plaque ondulée et au cadre de la coque, il assure des performances fiables dans les environnements opérationnels les plus difficiles.

Paramètres de produit

Paramètres Item	Paramètre
Design température	-196 ~ 900 ° C
Pression de conception	Vacuum : 60 bar
Plaque épaisseur	0.6- 1,5 mm
Max. Zone	15 000m2

Comment concevoir et fabriquer
Échangeur de chaleur plate

design thermique

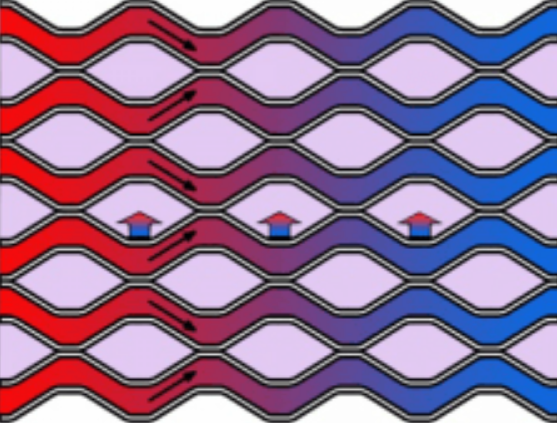

Efficacité du transfert de chaleur : conception et espacement des plaques optimisés pour maximiser la surface et améliorer les taux de transfert de chaleur.
Arrangement de débit : Contre-écoulement ou flux croisé à plusieurs passages pour améliorer l'efficacité thermique en fonction des besoins en espace et en performance.
Gestion des chutes de pression : Conçu pour minimiser les chutes de pression, assurer un débit efficace du fluide et réduire la consommation d'énergie.

Sélection des matériaux

Acier inoxydable : offre une excellente résistance à la corrosion et durabilité, adaptée à un large éventail d'applications.
Titane : Idéal pour les environnements hautement corrosifs en raison du chlorure, offrant une résistance et une longévité supérieures.
Hastelloy : Utilisé dans des conditions extrêmement corrosives, y compris des environnements acides, des milieux riches en chlorure et des températures élevées.

Techniques de soudage et d'assemblage

Soudage de précision : Assure des connexions sans soudure entre les modules, empêchant les fuites et préservant l'intégrité structurelle.
Soudage de précision : Assure des connexions sans soudure entre les modules, empêchant les fuites et préservant l'intégrité structurelle.

Applications d'échangeurs de chaleur à plaques soudées TP

Les échangeurs de chaleur à plaques soudées, connus pour leur résistance exceptionnelle à la température et à la pression, ainsi que leur flexibilité, sont largement utilisés dans une variété d'industries, y compris le pétrole et le gaz, le GNL (gaz naturel liquéfié), et le traitement chimique, etc. Leur conception robuste et leur adaptabilité en font un choix idéal pour les applications exigeantes dans ces secteurs.

Solutions d'échange de chaleur pour l'industrie offshore
L'ingénierie modulaire offshore est un projet hautement technique et complet, combinant la conception spécialisée, la fabrication de précision, le contrôle de la qualité rigoureux et le service complet après-vente. Ces solutions sont conçues pour répondre aux exigences uniques des environnements marins et maritimes.

Apprendre plus

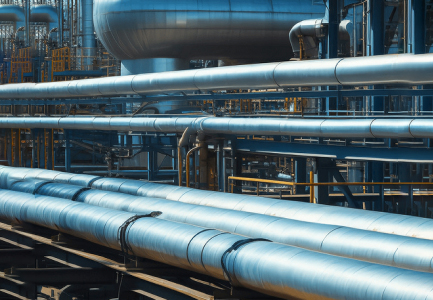

Solutions d'échange de chaleur pour l'industrie pétrolière et gazière
L'industrie pétrolière et gazière est une pierre angulaire de l'industrie moderne, avec une chaîne d'approvisionnement couvrant tout, de l'extraction et du traitement du pétrole et du gaz à la production et la vente de divers produits pétrochimiques. Ces produits sont largement utilisés dans des secteurs tels que l'énergie, les produits chimiques, les transports, la construction et les produits pharmaceutiques, ce qui rend l'industrie essentielle au développement économique. Les échangeurs de chaleur à plaques sont largement utilisés dans l'industrie pétrolière et gazière en raison de leur haute efficacité, de leur taille compacte, de leur résistance à la corrosion et de leur facilité d'entretien, ce qui en fait un choix idéal pour ce secteur.

Apprendre plus

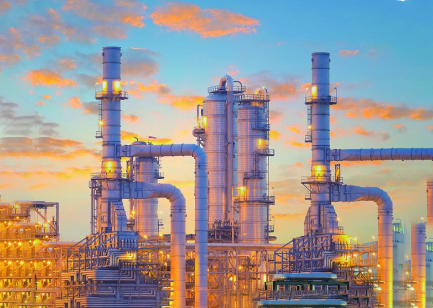

Solutions d'échange de chaleur pour l'industrie chimique
L'industrie chimique est un secteur hautement technique, combinant la conception spécialisée, la fabrication de précision et le contrôle de qualité rigoureux pour répondre aux exigences de processus diversifiées. Les échangeurs de chaleur à plaques sont essentiels dans ce domaine, fournissant un transfert de chaleur efficace pour le chauffage, le refroidissement, la condensation et l'évaporation. Leur conception compacte, leur efficacité thermique élevée et leur adaptabilité aux conditions difficiles garantissent un fonctionnement en douceur, réduisent la consommation d'énergie et soutiennent les objectifs de durabilité.

Apprendre plus
