Home > Produits > Échangeur de chaleur à plaques soudées Wide Gap

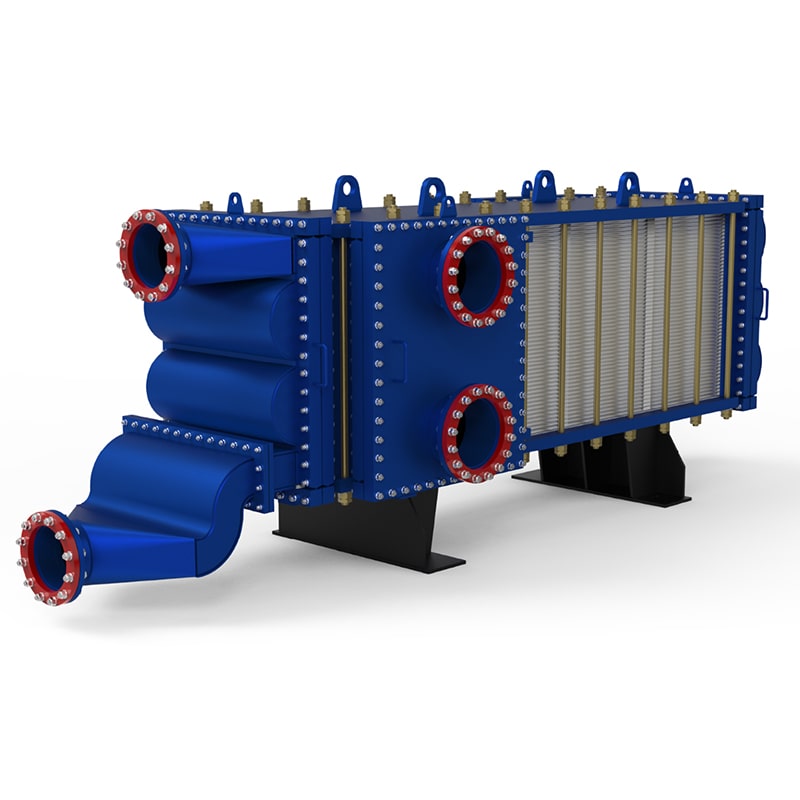

Échangeur de chaleur à plaques soudées Wide Gap

Certificats : ASME, NB, CE, BV, SGS etc.


Chaque canal d'écoulement est méticuleusement formé par soudage de plaques ensemble. Le pack de plaques, composé d'un nombre de plaques calculé avec précision, est installé de manière sécurisée dans un cadre robuste, assurant une intégration transparente avec le système de production. Dans cette configuration, les fluides difficiles, tels que ceux contenant des solides ou des suspensions à haute viscosité, sont dirigés à travers les canaux à large espace. Ces canaux sont spécialement conçus pour éviter le blocage et faciliter un flux ininterrompu. D'autre part, les fluides propres sont acheminés par les canaux latéraux opposés, qui sont optimisés pour une performance thermique supérieure et une fiabilité opérationnelle. Cet échangeur de chaleur est disponible dans les configurations d'installation horizontale et verticale. La conception verticale offre plus d'avantages, notamment une empreinte significativement plus petite, une sensibilité réduite au blocage et une chute de pression plus faible, ce qui en fait un choix optimal pour les environnements à espace limité et les applications nécessitant une efficacité d'écoulement accrue.


En quête de conseils d'expert ? Nos ingénieurs expérimentés sont prêts à vous aider. Découvrez plus sur nos échangeurs de chaleur et nos services complémentaires, tous conçus pour répondre précisément à vos besoins
Contactez nous
Détails du produit

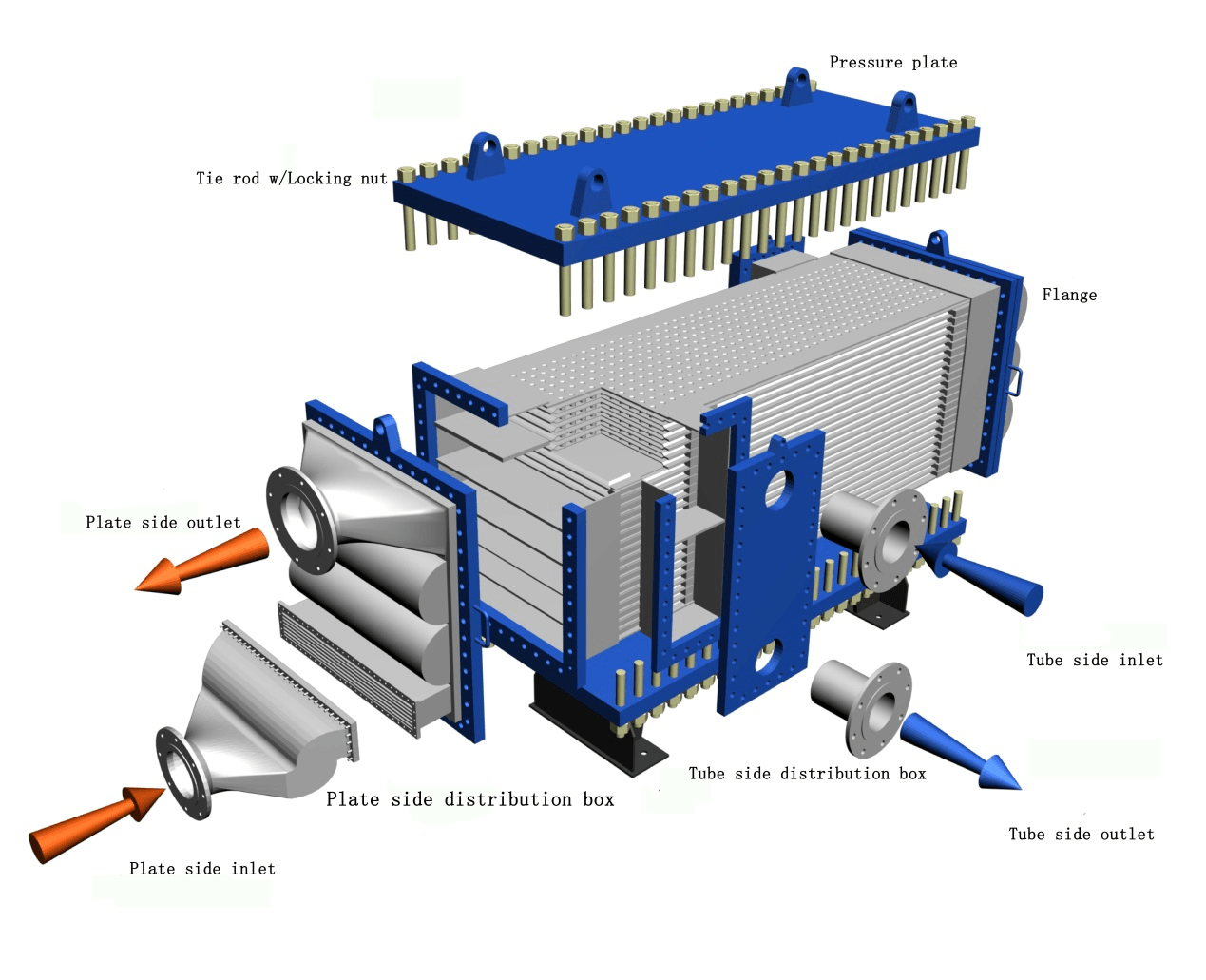

  • Wide Gap Welded Plate Heat Exchanger structure
    Qu 'est-ce qu' un échangeur de chaleur à plaques soudées Wide Gap ?
    L'échangeur de chaleur à plaques soudées à large écart (WGPHE) est doté d'une construction entièrement soudée et sans joint. Cette conception innovante conserve non seulement les avantages d'une efficacité de transfert de chaleur élevée et d'une faible chute de pression par rapport à d'autres types d'échangeurs dans des conditions similaires, mais assure également un flux fluide en douceur à travers les canaux à large dégagement spécialement conçus. L'absence de « zones mortes » empêche l'accumulation ou le blocage de particules solides ou de suspensions, facilitant ainsi le passage ininterrompu du fluide et éliminant efficacement les problèmes de blocage.

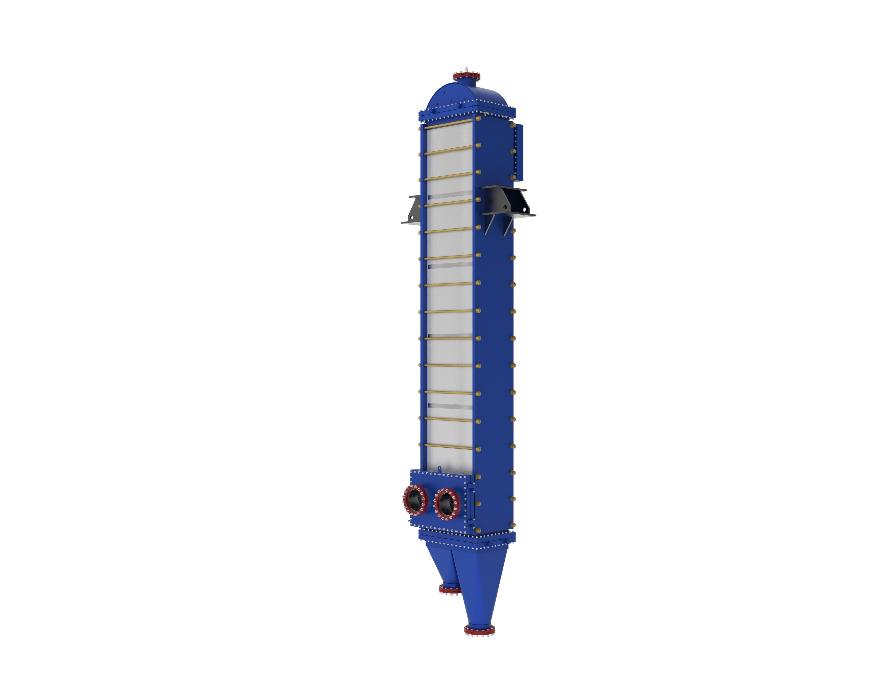

  • ‌Wide Gap Welded Plate Heat Exchanger Constructed
    Comment est-il construit échangeur de chaleur à plaques soudées à large écart ?
    Chaque canal d'écoulement est méticuleusement formé par soudage de plaques ensemble. Le pack de plaques, composé d'un nombre de plaques calculé avec précision, est installé de manière sécurisée dans un cadre robuste, assurant une intégration transparente avec le système de production. Dans cette configuration, les fluides difficiles, tels que ceux contenant des solides ou des suspensions à haute viscosité, sont dirigés à travers les canaux à large espace. Ces canaux sont spécialement conçus pour éviter le blocage et faciliter un flux ininterrompu. D'autre part, les fluides propres sont acheminés par les canaux latéraux opposés, qui sont optimisés pour une performance thermique supérieure et une fiabilité opérationnelle. Cet échangeur de chaleur est disponible dans les configurations d'installation horizontale et verticale. La conception verticale offre plus d'avantages, notamment une empreinte significativement plus petite, une sensibilité réduite au blocage et une chute de pression plus faible, ce qui en fait un choix optimal pour les environnements à espace limité et les applications nécessitant une efficacité d'écoulement accrue.
Avantages produit
  • Canal à large gap
    Le canal à large dégagement offre une efficacité élevée dans la manipulation des fluides visqueux ou chargés de particules, empêche le blocage, assure un écoulement en douceur, réduit l'entretien et maintient des performances thermiques optimales avec une chute de pression minimale.
    ouvrables
    La connexion boulonnée est conçue pour faciliter l'accès et la polyvalence en permettant aux quatre côtés d'être ouverts. Cette fonctionnalité permet une plus grande flexibilité et commodité lors des processus d'installation, d'entretien et d'inspection.
    wide gap channel
    Envoyer un email.
  • Haute efficacité
    Les innovations dans la géométrie des plaques et la dynamique des écoulements visent à accroître encore l'efficacité thermique tout en réduisant la consommation d'énergie, en ligne avec les objectifs mondiaux de conservation d'énergie.
    Completement soudé
    La construction sans joint permet un fonctionnement robuste dans des environnements à haute pression et à haute température, assurant des performances résistantes aux fuites pour les applications critiques.

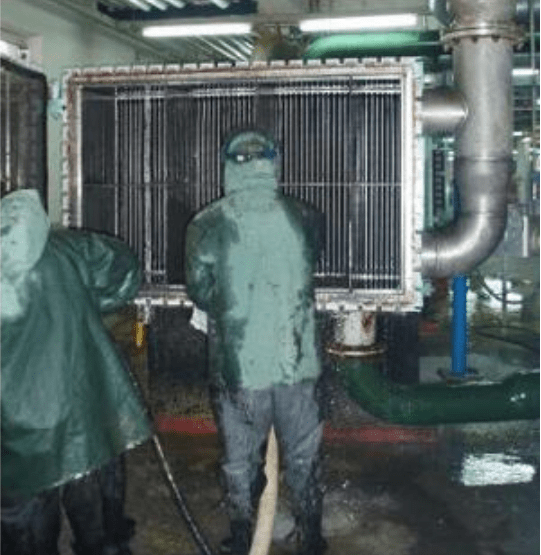

    Wide Gap Welded Plate Heat Exchanger detail
    Envoyer un email.
  • Facile pour le nettoyage
    Il dispose de canaux de transfert de chaleur accessibles, permettant une élimination efficace des dépôts et des échelles par diverses méthodes telles que le rinçage mécanique, le nettoyage chimique ou les ultrasons.
    Durability
    Construit à partir de matériaux de haute qualité et en utilisant des techniques de soudage de précision, conçu pour résister à des conditions de fonctionnement difficiles et assurer une fiabilité à long terme.
    accessible heat transfer channel
    Envoyer un email.
Paramètres de produit
Paramètres Item Paramètre
Max. Zone 2000m 2
Design température ≤ 350 °C
Pression de conception Vacuum : 35 bar
Plaque épaisseur 1.0- 2,5 mm
Canal Gap 8 à 30 mm
Comment concevoir et fabriquer
Échangeur de chaleur à plaques soudées Wide Gap
design thermique
  • Efficacité du transfert de chaleur : conception et espacement des plaques optimisés pour maximiser la surface et améliorer les taux de transfert de chaleur.
  • Arrangement de flux : Configuré pour des canaux à large épaisseur, contre-écoulement multi-passages pour éviter le blocage et améliorer l'efficacité thermique en fonction des besoins en espace et en performance.
  • Gestion des chutes de pression : Conçu pour minimiser les chutes de pression, assurer un débit efficace du fluide et réduire la consommation d'énergie.
Sélection des matériaux
  • Acier inoxydable : offre une excellente résistance à la corrosion et durabilité, adaptée à un large éventail d'applications.
  • Acier inoxydable duplex : Idéal pour les environnements fortement corrosifs dus aux particules, offrant une dureté et une longévité supérieures.
  • Hastelloy : Utilisé dans des conditions extrêmement corrosives, y compris des environnements acides, des milieux riches en chlorure et des températures élevées.
Techniques de soudage et d'assemblage
  • Soudage de précision : Assure des connexions sans soudure entre les modules, empêchant les fuites et préservant l'intégrité structurelle.
  • Assemblage automatisé : utilise des techniques de fabrication avancées pour une qualité constante et une production rapide.
Applications d'échangeurs de chaleur à plaques soudées à large écart
En fournissant des solutions efficaces et fiables pour la manutention de fluides industriels complexes, ces échangeurs de chaleur jouent un rôle essentiel dans le maintien de processus de production fluides et continus dans divers secteurs.
  • Solutions d'échange de chaleur pour l'industrie métallurgique
    L'industrie métallurgique est un secteur critique pour la production de matières premières, souvent désigné comme « l'épine dorsale de l'industrie ». Il est généralement divisé en métallurgie ferreuse, qui comprend la production de fer et d'acier, et la métallurgie non ferreuse, qui implique le traitement de métaux tels que le cuivre, l'aluminium, le plomb, le zinc, le nickel et l'or.
    Apprendre plus
  • Solutions d'échange de chaleur pour l'industrie chimique
    L'industrie chimique est un secteur hautement technique, combinant la conception spécialisée, la fabrication de précision et le contrôle de qualité rigoureux pour répondre aux exigences de processus diversifiées. Les échangeurs de chaleur à plaques sont essentiels dans ce domaine, fournissant un transfert de chaleur efficace pour le chauffage, le refroidissement, la condensation et l'évaporation. Leur conception compacte, leur efficacité thermique élevée et leur adaptabilité aux conditions difficiles garantissent un fonctionnement en douceur, réduisent la consommation d'énergie et soutiennent les objectifs de durabilité.
    Apprendre plus
  • « Smart Eye » - Expert Guardian intelligent pour les échangeurs de chaleur
    Dans la production industrielle, le fonctionnement stable des échangeurs de chaleur est directement lié à l'efficacité de la production et à la sécurité énergétique. En tant que fabricant mondial leader d'échangeurs de chaleur, Shanghai Plate Heat Exchanger a été le pionnier du système de surveillance numérique "Smart Eye". Ce système, axé sur l'intelligence artificielle, l'informatique de pointe et les technologies jumelles numériques, fournit aux clients du monde entier des solutions d'exploitation et d'entretien intelligentes pour le cycle de vie complet, garantissant ainsi que chaque échangeur de chaleur maintient une vitalité durable.
    Apprendre plus
